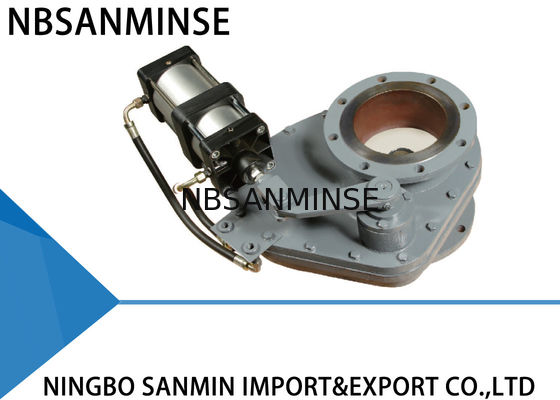

SMDF - Usure pneumatique par ADN - preuveVentilateur à disque de pompage (ventilateur d'entrée / valve d'équilibrage)
Informations sur la production
La vanne à disque rotatif utilise une structure de paires de friction en céramique ou en métal dur, ce qui la rend plus abrasive et plus étanche.En plus.Toutes ces caractéristiques rendent la vanne à disque rotatif durable.
Principe de fonctionnement
L' actionneur déplace la tige et le bras de levier d' un quart de tour qui entraîne le disque.Toute la surface d'étanchéité du disque est constamment en contact avec le siège ou le support par la force exercée par les ressorts enroulés.Ces ressorts permettent au disque de se déplacer verticalement.Cela compense l'expansion thermique et la contraction des composants des vannes, surmontant également l'effet de toute contre-pression pour laquelle elles ont été conçues et entre les surfaces d'étanchéité.Les différences entre le disque tangentiel et les forces de frottement du siège provoquent la rotation du disque sur son siège pendant les cycles de la vanne, ce qui élimine et efface tout matériau de processus qui pourrait s' accumuler.Toutes ces caractéristiques rendent la vanne à disque rotatif durable.Il fournira un soutien fiable à votre système.
Applications
La vanne à disque rotatif peut être utilisée dans le système de transport des cendres dans les centrales thermiques. Elle peut également être appliquée dans les mines, les cimenteries, les travaux de chaux, les usines métallurgiques, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets, les usines de traitement des déchets et les usines de traitement des déchets.L'usine chimique et d'autres champs qui ont besoin de transporter des cendres caustiques ou abrasives .
Paramètres techniques
Pression de fonctionnement maximale: 1,0 MPA
Pression maximale d'essai: 1,5 MPA
Température de fonctionnement: ≤ 200°C
- pression d'essai de fuite: 1,1 MPA
Installation
1Avant l' installation, veuillez lire attentivement ce manuel et vérifier l' état de l' actionneur pneumatique.
2Assurez-vous que les dimensions de la bride, la pression maximale de fonctionnement et le diamètre nominal intérieur répondent aux exigences.
3. Ne réglez pas les boulons et les écrous. Et assurez-vous que le centre des deux conduites et le centre de la vanne sont coaxial. La surface de la bride doit être lisse et maintenir horizontale sans pente relativement grande,Pour s' assurer que la valve peut se fixer et fonctionner correctement En plus, les boulons doivent être fixés symétriquement.
4Après l' installation, pompez de l' air dans les deux prises d' air de l' actionneur pneumatique et vérifiez que la plaque de vanne fonctionne correctement.
5Si le commutateur de commande est installé, assurez-vous que ses paramètres peuvent répondre à la source d' alimentation externe et qu' il peut fonctionner correctement en pleine ouverture ou en pleine fermeture.
Méthode de dépannage
| Des ennuis |
Cause de décès |
Méthode de dépannage |
| Faillite |
Corps étranger |
Retirer le corps étranger |
| Le lave-boue est invalide. |
Remplacer le lave-bouchon |
| Abrasion du noyau de soupape |
Remplacer le noyau de la vanne |
| La vanne ne peut pas s' ouvrir ou se fermer. |
Les pièces tournantes deviennent souples ou invalides |
Ajuster ou remplacer les pièces relatives |
| Pression insuffisante ou fuite |
Vérification et réparation des lignes d'alimentation aérienne |
| Les composants pneumatiques vieillissent ou deviennent invalides |
Remplacer les composants pneumatiques relatifs |
Dimension et contour de l'installation
| DN |
H est |
D |
Le K. |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Principaux composants et matériaux
| Je ne veux pas. |
Nom de l'article |
Matériel |
Je ne veux pas. |
Nom de l'article |
Matériel |
| 1 |
Corps supérieur de soupape |
Fer à fondre ductile |
5 |
Sous le corps de la vanne |
Fer à fondre ductile |
| 2 |
Anneau de sceau |
D'une teneur en aluminium inférieure ou égale |
6 |
Arbre tournant |
45# acier |
| 3 |
Plaque de soupape |
D'une teneur en aluminium inférieure ou égale |
7 |
bras rotatif |
Fer à fondre ductile |
| 4 |
Armure de balancement |
Fer à fondre ductile |
8 |
Actifs pneumatiques |
D'aluminium |
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,Siemens,Rosemount,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal |
Contre-mesures pour l'environnement à haute température |
Contre-mesures dans les environnements extrêmement froids |
| Les joints |
Fluor caoutchouc, PTFE |
Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification |
Graisse synthétique à haute température (faible volatilité) |
Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air |
Renforcer le refroidissement, éliminer efficacement l'eau |
Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Dégagement des réserves |
Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle |
Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie |
Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation |
Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
