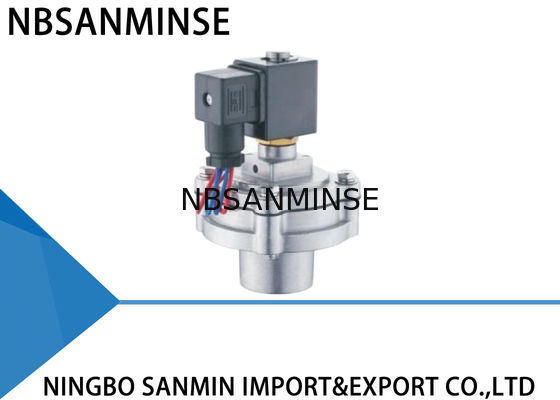

QG-Y-25 Série Vanne à impulsion pneumatique type similaire GOYEN Diaphragme unique intégré G1 "
Type similaire GOYEN
Type intégré
Paramètres techniques
|
Angle droit |
Intégré |
En ligne |
Bouchon |
| Pression de conception |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Pression de fonctionnement |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Température ambiante |
-25~60℃ Personnalisé pour des températures plus basses ou plus élevées |
| Humidité relative |
≤85% |
| Milieu de travail |
Air propre |
| Tension |
AC220V/DC24V/AC110V/AC24V Personnalisé |
| Classe de protection |
IP65 |
| Durée de vie du diaphragme |
Plus d'un million de cycles |
| Cv/Kv |
Appelez-nous pour plus de détails |
Construction des matériaux
| Corps |
Fonte ADC12 |
| Induit |
Acier inoxydable 430FR |
| Diaphragme |
Nitrile ou viton |
| Ressort |
Acier inoxydable 321 |
| Fixations |
Acier inoxydable 302 |
Pannes courantes et dépannage
| Période d'utilisation |
Phénomènes de défaillance |
Cause possible |
Dépannage |
| Pendant l'installation et la mise en service |
Les vannes ne peuvent pas toutes s'ouvrir, mais la partie principale agit. |
Vérifiez la pression du dôme de gaz pour voir si elle est trop basse. |
Vérifier la fuite |
| Certaines vannes ne fonctionnent pas, mais les autres sont normales. |
Vérifiez la connexion de la bobine de la vanne et la bobine |
Remplacer les accessoires |
| Les vannes ne peuvent pas toutes se fermer. Il y a une fuite. Il n'y a aucun moyen d'établir un dôme de gaz. |
Vanne en Y. Certaines vannes pour le même dôme de gaz fuient, provoquant une fuite pour toutes les vannes. |
Vérifier la fuite |
| Vanne en Z. L'entrée de la vanne et la buse de soufflage sont installées à l'envers. |
Réinstaller |
| Certaines vannes ne peuvent pas se fermer. Il y a une fuite. |
Il y a de la saleté ou des débris sur la membrane, cela bloque le noyau de fer mobile. |
Nettoyer la membrane et vérifier qu'elle est complète. Vérifier le noyau de fer mobile et le verrouillage de l'air. |
| Une vanne se ferme lentement. |
L'orifice du diaphragme est bloqué. |
Dégager l'orifice du diaphragme |
| Pendant la période d'utilisation |
Certaines vannes fuient. Le diaphragme ne peut pas se fermer hermétiquement et la vanne est toujours ouverte un peu.
Il y a de la saleté ou des débris sur la membrane, la partie principale est endommagée. Le noyau de fer mobile est bloqué.
|
Nettoyer la membrane et vérifier que la pièce de membrane est complète. Vérifier le noyau de fer mobile et le verrouillage de l'air. Remplacer les accessoires si nécessaire. |
La bobine est chaude et brûlée. |
| Elle a été allumée trop longtemps. |
Vérifier l'état de fonctionnement du système de contrôle. |
Il y a de la tension mais la vanne ne fonctionne pas. |
| La membrane est endommagée et l'orifice est bloqué. |
Remplacer les accessoires à temps. |
La température ambiante est inférieure à -20℃. La vanne fuit et ne peut pas s'ouvrir. |
| La température ambiante est trop basse et il y a du givre dans la vanne. |
Faire attention à l'isolation et au maintien des bonnes températures. |
Q: Pourriez-vous offrir des échantillons gratuits ?
|
R: Oui,
mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055 Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de électrovannes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.
Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / électrovannes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ?R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser, etc. Q: Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R: Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement la surchauffe des bobines d'électrovannes ?R: Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc. Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute températureContre-mesures pour environnement extrêmement froid JointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (type réfrigération + adsorption), traçage thermique
Composants métalliques
Réserver un jeu de dilatation
Composants de contrôle
Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid
Installation Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
