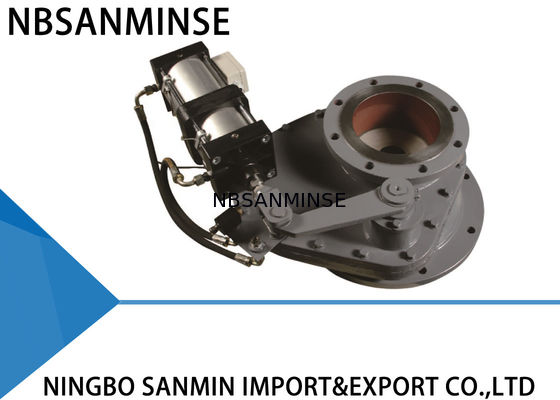

Température de valve à double disque haute performance ≤ 200℃ SMDF-DNA-J
Informations sur la production
. La vanne à disque rotatif utilise une structure à paire de friction en céramique ou en métal dur, ce qui la rend plus abrasive et offre une meilleure étanchéité. Il lui faut juste une petite charge de départ en raison de sa structure unique. De plus, les cendres ne s'accumulent pratiquement pas dans le corps de la vanne pour la même raison. Toutes ces caractéristiques rendent la vanne à disque rotatif durable.
Principe de fonctionnement
. L'actionneur déplace la tige et le bras de levier d'un quart de tour ce qui entraîne le disque. Toute la surface d'étanchéité du disque est constamment en contact avec le siège ou le coussinet grâce à la force exercée par des ressorts hélicoïdaux. Ces ressorts permettent au disque de se déplacer verticalement. Cela compense la dilatation et la contraction thermiques des composants de la vanne, surmontant également l'effet de toute contre-pression pour laquelle elle a été conçue et entre les surfaces d'étanchéité. Les différences de forces de friction tangentielles entre le disque et le siège entraînent la rotation du disque sur son siège pendant le cycle de la vanne, cisaillant et essuyant ainsi tout matériau de traitement qui pourrait s'accumuler. Toutes ces caractéristiques rendent la vanne à disque rotatif durable. Il fournira un support fiable à votre système.
Applications
. La vanne à disque rotatif peut être utilisée dans les systèmes de transport de cendres des centrales thermiques. Il peut également être appliqué dans les mines, les cimenteries, les travaux de chaux, les usines métallurgiques, les usines chimiques et d'autres domaines nécessitant de transporter des cendres caustiques ou abrasives.
Paramètres techniques
. Pression de fonctionnement maximale : 1,0 MPA
. Pression d'essai maximale : 1,5 MPA
. Température de fonctionnement : ≤ 200 ℃
. Pression d'essai de fuite : 1,1 MPA
Installation
1. Avant l'installation, veuillez lire attentivement ce manuel et vérifier l'état de l'actionneur pneumatique.
2. Assurez-vous que les dimensions de la bride, la pression de fonctionnement maximale et le diamètre nominal intérieur répondent aux exigences.
3. N'ajustez pas les boulons et les écrous. Et assurez-vous que le centre des deux pipelines et le centre de la vanne sont coaxiaux. La surface de la bride doit être lisse et rester horizontale sans pente relativement importante, pour garantir que la vanne puisse se fixer et fonctionner correctement. En outre, les boulons doivent être fixés symétriquement.
4. Après l'installation, pompez de l'air dans les deux entrées d'air de l'actionneur pneumatique et assurez-vous que la plaque de valve fonctionne correctement.
5. Si l'interrupteur de commande est installé, assurez-vous que ses paramètres peuvent correspondre à la source d'alimentation externe et qu'il peut fonctionner correctement en position complètement ouverte ou complètement fermée.
Méthode de dépannage
| Troubles |
Cause |
Méthode de dépannage |
| Fuite |
Corps étranger |
Retirer le corps étranger |
| La rondelle d'étanchéité n'est pas valide |
Remplacer la rondelle d'étanchéité |
| Abrasion du noyau de valve |
Remplacer le noyau de valve |
| La vanne ne peut pas s'ouvrir ou se fermer |
Les pièces rotatives deviennent flexibles ou invalides |
Ajuster ou remplacer les pièces relatives |
| Pression insuffisante ou fuite |
Vérifier et réparer la conduite d'air d'alimentation |
| Les composants pneumatiques deviennent vieillissants ou invalides |
Remplacer les composants pneumatiques relatifs |
Dimension et contour de l'installation
| DN |
H |
D |
K |
d |
Caroline du Nord |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Principaux composants et matériaux
| NON. |
Article |
Matériel |
NON. |
Article |
Matériel |
| 1 |
Corps de vanne supérieur |
Fonte ductile |
5 |
Sous le corps de vanne |
Fonte ductile |
| 2 |
Bague d'étanchéité |
Céramique ou alliage |
6 |
Arbre rotatif |
Acier 45# |
| 3 |
Plaque de soupape |
Céramique ou alliage |
7 |
Bras rotatif |
Fonte ductile |
| 4 |
Bras oscillant |
Fonte ductile |
8 |
Actionneur pneumatique |
Aluminium |
Q : Pourriez-vous offrir les aperçus gratuits ?
R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou WhatsApp 0086 15168536055
Q : Quelle est la portée de votre activité ?
R : Notre champ d’activité estservice de pièces d'automatisation pour exportateurs avec conteneur plein et ventecylindre d'air, traitement de la source d'air, électrovanne,vanne d'air,motoriser la vanne,Valve en laiton, valve hydraulique, cylindre hydraulique, air et huileconvenable, manomètreetc .
Question :WQuels types de produits pouvez-vous fabriquer ?
R : Nous pouvons fabriquer de nombreux types d’acier inoxydable, laiton, aluminiumtransformation des matériaux.comme hautpression Vanne / électrovanne / vanne électrique /vanne d'eau/vanne pneumatique/cylindre pneumatique/vanne hydraulique/accumulateur hydrauliqueproduits et ainsi de suite.
Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?
R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnel à fabriquer. Mais vous devez nous donner l'autorisation si c'est possible.
Q : Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques célèbres et originaux ?
R : Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
Question : Y a-t-il une garantie disponible ?
R: oui, normalement les produits bénéficient d'une garantie de qualité d'un an.
Q : Le connecteur est-il dans le système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
UN: Le filetage G est cylindrique et ne se ferme pas tout seul, ce qui nécessite des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques et les filetages interne et externe deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue grâce à la déformation des filetages, et un mastic ou un ruban adhésif est généralement utilisé conjointement pour améliorer l'effet d'étanchéité.
Le filetage G est un tuyau droit cylindrique utilisé pour les connexions non scellées ; Le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; Le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
A : 1MPa=10bar≈145psi≈10kg
Q : Qu’est-ce qui cause généralement l’épuisement des bobines d’électrovanne ?
R : tension et Hz incorrects, commutations fréquentes, tête pilote entrant dans le liquide, problème de noyau de valve et de ressort,environnement vibrations chaudes et fortes, etc.
Question : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
| Point de mise au point |
Contre-mesures pour les environnements à haute température |
Contre-mesures pour les environnements extrêmement froids |
| Scellés |
Caoutchouc fluoré, PTFE |
Nitrile basse température, caoutchouc silicone, polyuréthane |
| Lubrification |
Graisse synthétique haute température (faible volatilité) |
Graisse basse température (faible point d'écoulement, faible viscosité) |
| Traitement de l'alimentation en air |
Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra bas (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Espace libre pour l'expansion de la réserve |
Sélectionnez des matériaux résistants à basse température, évitez les fuites dues au retrait à froid |
| Composants de contrôle |
Bobines à haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
Installer des caissons d'isolation, du chauffage local, éviter la condensation froide |
| Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Évitez l'exposition au vent et à la neige, enveloppez-les avec des matériaux d'isolation thermique |
