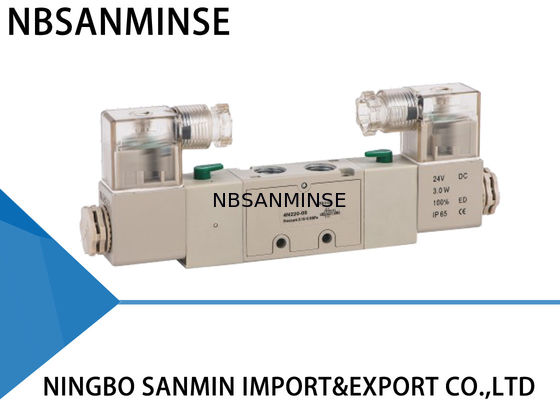

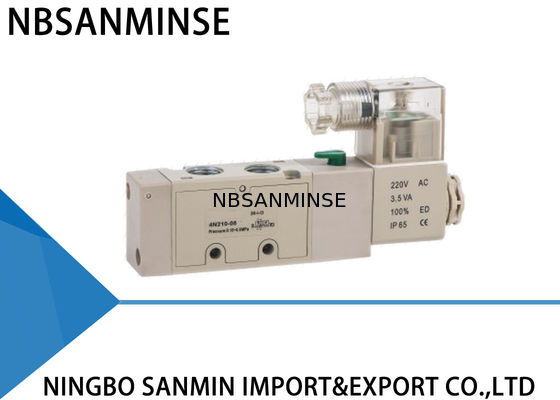

Vanne solénoïde pneumatique 5 voies 2 positions 1/4" 1/8" type YPC Sanmin
4N210 - 06 , 4N220 - 06 , 4N230C - 06 , 4N230E - 06 , 4N230P - 06 , 4N210 - 08 , 4N220 - 08 ,
4N230C – 08 , 4N230E - 08 , 4N230P - 08 , 3NV210 - 06 , 3NV220 - 06 , 3NV210 - 08 , 3NV220 - 08 .
Spécification
| Modèle |
4N210 - 06 |
4N230C - 06 / 4N230E - 06 |
4N210 - 08 |
4N230C – 08 / 4N230E - 08 |
| 4N220 - 06 |
4N230P - 06 |
4N220 - 08 |
4N230P - 08 |
| Position et nombre de voies |
Deux positions cinq voies |
Trois positions cinq voies |
Deux positions cinq voies |
Trois positions cinq voies |
| Surface de section effective |
14mm² (CV = 0.78) |
12mm² (CV = 0.67) |
16mm² (CV = 0.89) |
12mm² (CV = 0.67) |
| Modèle |
3NV210 - 06 / 3NV220 - 06 |
3NV210 - 08 / 3NV220 - 08 |
| Position et nombre de voies |
Deux positions trois voies |
Deux positions trois voies |
| Surface de section effective |
14mm² (CV = 0.78) |
16mm² (CV = 0.89) |
| Taille du port |
Entrée d'air = Sortie d'air = Échappement = G1/8" |
Entrée d'air = Sortie d'air = G1/4" Échappement = G1/8" |
| Milieu de travail |
Air filtré à 40 microns |
| Mode de mouvement |
Type à guidage interne |
| Pression de travail |
0.15 ~ 0.8MPa |
| Résistance à la pression max. |
1.2MPa |
| Température |
-5 ~ 60°C |
| Consommation électrique |
- 15 % ~ + 10 % |
| Consommation électrique |
AC : 3.5VA DC : 3W |
| Classe d'isolation et de protection |
Classe F. IP65 |
| Forme de câblage |
Fil pilote ou type connecteur |
| Fréquence d'action la plus élevée |
5 cycles / seconde |
| Temps d'excitation le plus court |
0.05 seconde |
| Durée de vie |
20 millions |
Pourquoi nous choisir1: Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2: Grand stock pour une expédition rapide.
3: Commande d'échantillon et commande en petite quantité acceptables.
4: Personnalisation selon votre demande spéciale.
5: Qualité fiable assurée et service après-vente actif.
6: Garantie de qualité d'un an.
Nos produits sont de haute qualité avec une garantie de 12 mois et acceptent le paiement par PayPal.
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui,
mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055 Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale est le service d'exportation de pièces d'automatisation en conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.
Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ?R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc. Q: Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R: Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement la surchauffe des bobines de vanne solénoïde ?R: Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc. Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute températureContre-mesures pour environnement à froid extrême JointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique
Composants métalliques
Prévoir un jeu de dilatation
Composants de contrôle
Bobines de grade haute résistance thermique, dissipation thermique, faible consommation d'énergie
Installer des boîtiers d'isolation, chauffage localisé, éviter la condensation due au froid
Installation Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
