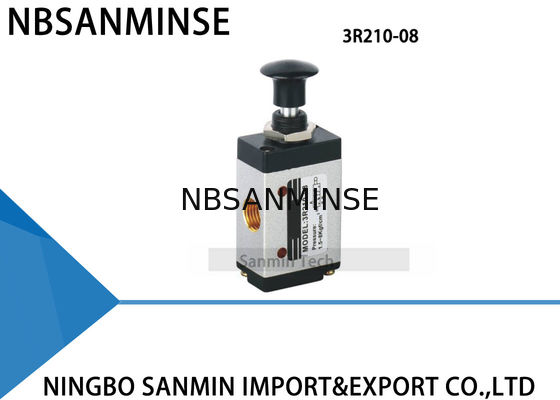

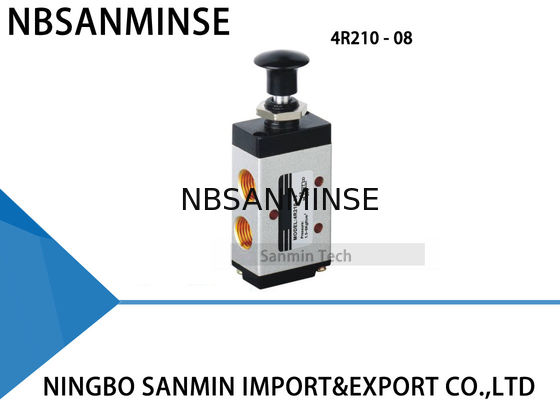

3R / 4R Vanne manuelle à dessin à deux positions et cinq voies G 1/8" , 1/4" , 3/8" , 1/2" Vanne solénoïde manuelle Sanmin
Code de commande
Code de spécification
4R : Vanne manuelle à dessin à deux positions et cinq voies
3R : Vanne manuelle à dessin à deux positions et trois voies
Code de série
Série 100
Série 200
Série 300
Série 400
Numéro de position
10 : Deux positions
Alésage du tuyau de raccordement
06:G1/8"
08:G1/4"
10:G3/8"
15:G1/2"
Spécification
| Modèle |
4R210-06 |
4R210-08 |
3R210-06 |
3R210-08 |
4R310-08 |
4R310-10 |
3R310-08 |
3R310-10 |
| Milieu de travail |
Air |
| Nombre de positions |
Deux positions cinq voies |
Deux positions trois voies |
Deux positions cinq voies |
Deux positions trois voies |
| Surface effective de la section |
14mm² (CV=0.78) |
16mm² (CV=0.89) |
14mm² (CV=0.78) |
16mm² (CV=0.89) |
25mm² (CV=1.4) |
30mm² (CV=1.68) |
25mm² (CV=1.4) |
30mm² (CV=1.68) |
| Alésage du tuyau de raccordement |
Entrée d'air = Sortie d'air = Échappement G1/8" |
Entrée d'air = Sortie d'air = G1/4"
Échappement =G1/8"
|
Entrée d'air = Sortie d'air = Échappement =G1/8" |
Entrée d'air = Sortie d'air = Échappement = G1/4" |
Entrée d'air = Sortie d'air = Échappement =G1/4" |
Entrée d'air = Sortie d'air = G3/8" Échappement =G1/4" |
Entrée d'air = Sortie d'air = Échappement G1/4" |
Entrée d'air = Sortie d'air = Échappement G3/8" |
| Pression de travail |
0 ~ 8.0 Kgf / cm² |
| Plage de température de fonctionnement |
-5 ~ 60 °C |
FAQ
Q: Quelle est notre quantité minimale de commande ?
R: Notre quantité minimale est de 1 pièce.
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, nous pourrions offrir des échantillons gratuits basés sur des clients spéciaux. Échantillon de pré-production, échantillon de production.
Q: Quel est votre champ d'activité ?
R: Notre champ d'activité est le cylindre de type SMC de haute qualité, le traitement de la source d'air, la vanne solénoïde, la vanne d'eau, la vanne à vapeur, la vanne mécanique, la vanne à pied, la vanne à siège d'angle, la vanne anti-explosion, la vanne à impulsion, la vanne pneumatique, la vanne à boisseau sphérique hydraulique, la vanne à boisseau sphérique hydraulique en SS, la vanne de retenue hydraulique, la vanne solénoïde hydraulique, tous types de bobines, pompe de lubrification et pièces, raccords SS316, coupleur rapide, etc.
Q: Quel est le prix du produit ?
R: Nos prix sont basés sur la taille et le type de matériau. Si vous pouvez me donner les informations,
alors nous pouvons vous donner un prix estimé qui n'est qu'à titre de référence. Nous pouvons faire n'importe quelle taille et n'importe quel design.
Q: Quels types de produits pouvez-vous fabriquer ?
R: Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable et en laiton, en aluminium. Vannes / vannes solénoïdes / vannes électriques / vannes pneumatiques et produits de cylindres pneumatiques et ainsi de suite.
Pourquoi nous choisir
1: Divers styles pour chaque produit et produits pneumatiques complets.
2: Personnalisation selon votre demande spéciale.
3: Fournir des informations gratuites sur les produits.
4: Qualité fiable assurée et service après-vente actif
5: Garantie de qualité d'un an
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quel est votre champ d'activité ?
R: Notre champ d'activité est leservice d'exportateur de pièces d'automatisation avec conteneur complet, et vente decylindres pneumatiques, traitement de la source d'air, vannes solénoïdes,vannes pneumatiques,vannes motorisées,vannes en laiton, vannes hydrauliques, cylindres hydrauliques, raccords air et huile,manomètres, etc.
Q:Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable
,laiton, aluminium traitement des matériaux.comme des vannes haute pression,vannes solénoïdes / vannes électriques / vannes d'eau/vannes pneumatiques/cylindres pneumatiques/vannes hydrauliques/accumulateurs hydrauliquesproduits et ainsi de suite.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?
R: Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.
Q: Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques célèbres d'origine ?
R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.
Q:
Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ? R: Oui, normalement les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R:
Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un produit d'étanchéité ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité. Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ?
R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort,
environnementchaud, fortes vibrations, etc. Q:
Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ? Point d'attention
| Contre-mesures pour environnement à haute température |
Contre-mesures pour environnement extrêmement froid |
Joints |
| Caoutchouc fluoré, PTFE |
Nitrile basse température, caoutchouc silicone, polyuréthane |
Lubrification |
| Graisse synthétique haute température (faible volatilité) |
Graisse basse température (point de goutte bas, faible viscosité) |
Traitement de l'alimentation en air |
| Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra-bas (type réfrigération + adsorption), traçage thermique |
Composants métalliques |
| Réserver un jeu de dilatation |
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de contrôle |
| Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid |
Installation |
| Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
