Détails sur le produit:
|
| Température: | (-20 ℃ ~ + 60 ℃) | Niveau de puissance: | <0,8W |
|---|---|---|---|
| Type de fonction: | 3 ports 2 positions | Connexion aérienne: | Type de tuyau 1/4G |
| Installation: | Toute position | Médias: | Air + Gaz Inerte |
Introduction :

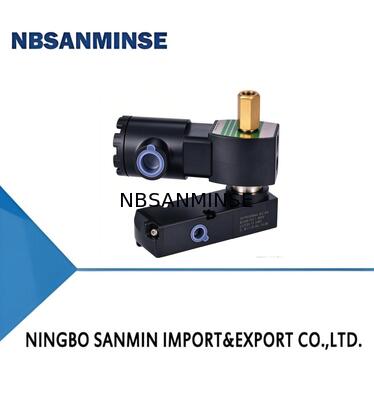

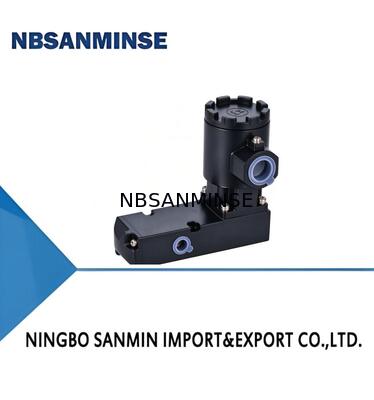

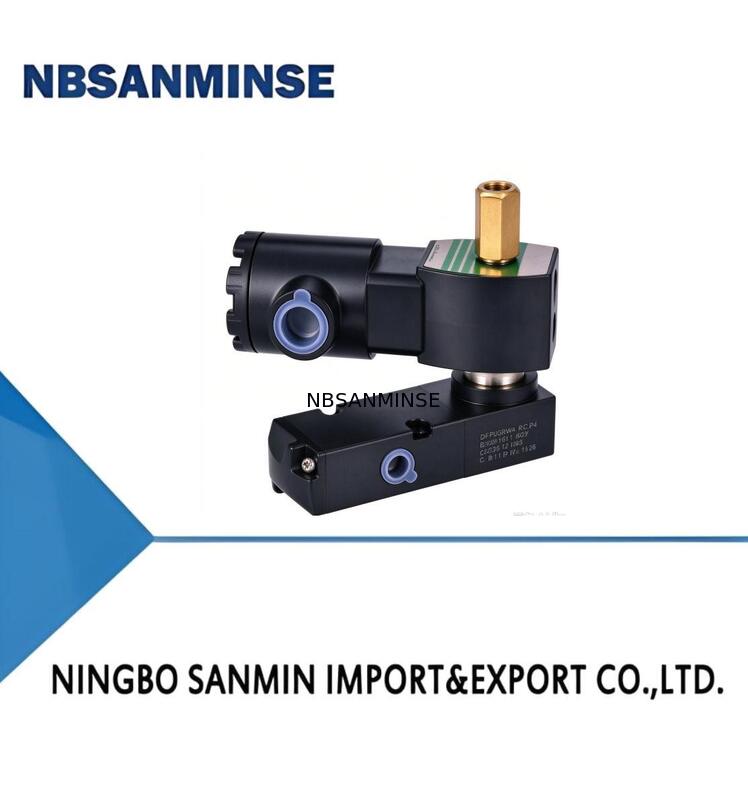

La vanne solénoïde série LV600, les vannes solénoïdes conviennent à une utilisation conjointe avec des vannes de commande pneumatiques et des actionneurs à piston dans la plupart des processus de production. En cette occasion, la vanne solénoïde ne joue qu'une fonction auxiliaire, mais elle est très importante. En particulier dans la chaîne de production de processus, la vanne solénoïde joue un rôle très important, tel que la défaillance de la source de gaz contrôle l'état d'ouverture et de fermeture de la vanne de processus. Lorsque la sécurité de la production de processus nécessite une action de vanne, la plupart d'entre elles doivent être contrôlées par des vannes solénoïdes. Elle est largement utilisée dans l'industrie pétrolière, gazière et chimique et peut également répondre aux exigences d'application de réponse rapide et de durée de vie à haute fréquence sur les systèmes de contrôle d'automatisation industrielle.
Caractéristiques :
Conformité à la norme de sécurité fonctionnelle IEC61508, niveau d'intégrité de sécurité SIL3 certifié TÜV
Constructions à solénoïde simple et double
Conception d'étanchéité statique
Bobine à sécurité intrinsèque
Faible consommation d'énergie disponible
Direction libre pour l'opérateur de solénoïde ou quatre directions fixes
Opérateurs manuels disponibles
Pilote externe/interne disponible
Connexions de port filetées et interface NAMUR
Fonction :
![]()
Spécifications techniques
| ARTICLE | SOLÉNOÏDE SIMPLE/DOUBLE |
| CATÉGORIE DE PILOTAGE | Type de pilotage |
| MILIEU | Air + Gaz inerte |
| PLAGE DE TEMPÉRATURE AMBIANTE NOMINALE | -60℃ ~60℃ |
| TEMPÉRATURE DU MILIEU | -60℃ ~ 60℃ |
| DIFFÉRENTIEL DE PRESSION DE FONCTIONNEMENT | 0 à 145 psi (0 à 10 bar) |
| COEFFICIENT DE DÉBIT | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| CONSTRUCTION DE LA VANNE | Structure à tiroir ou structure à chemise |
| MATÉRIAU DU CORPS | Aluminium/Laiton/Acier inoxydable |
| ENVIRONNEMENT D'APPLICATION | Intérieur/Extérieur |
| INSTALLATION | Toute position |
| INDICE IP | IP65 |
| OPÉRATEUR MANUEL | Inclus par défaut |
Opérateurs de solénoïde
| PUISSANCE NOMINALE CONSOMMATION ÉNERGÉTIQUE | Watts CC | 0.8W 1.5W 24V |
LV600 PBA PSFBA SC N 14NG 3 P 2 ST * 24VDC
| SÉRIE DE PRODUITS | LV600 | SÉRIE LV600 |
| Forme et matériau du corps de vanne | PBA | Matériau en alliage d'aluminium de type pilote |
| PBS | Matériau en acier inoxydable de type pilote | |
| CATÉGORIE DE BOBINE | PSFBA | Boîtier de jonction en alliage d'aluminium avec joint de coulée |
| PSFBS | Boîtier de jonction en acier inoxydable avec joint de coulée | |
| FBA | Aluminium antidéflagrant | |
| FBS | Acier inoxydable antidéflagrant | |
| Mode de contrôle | SC | Contrôle électrique simple |
| DC | Double contrôle électrique | |
| Interface électrique | N | 1/2NPT 1/2NPT |
| G | 1/2G 1/2G | |
| M | M20×1.5 M20×1.5 | |
| Connexion d'air | 14NG | Type de tuyau 1/4NPT |
| 14NB | Type Namur 1/4NPT | |
| 38NG | Type de tuyau 3/8NPT | |
| 38NB | Type Namur 3/8NPT | |
| 12NG | Type de tuyau 1/2NPT | |
| 12NB | Type Namur 1/2NPT | |
| 14G | Type de tuyau 1/4G | |
| 14GB | Type Namur 1/4G | |
| 38G | Type de tuyau 3/8G | |
| 38GB | Type Namur 3/8G | |
| 12G | Type de tuyau 1/2G | |
| 12GB | Type Namur 1/2G | |
| Type de fonction | 3 | 3 voies 2 positions |
| 5 | 5 voies 2 positions | |
| 35P | Centre de pression 5/3 | |
| 35C | Centre fermé 5/3 | |
| 35E | Centre d'échappement 5/3 | |
| Niveau de puissance | P | <0.8W |
| LP | <3W | |
| Opérateur manuel | 1 | Pas d'opération manuelle |
| 2 | Avec opération manuelle | |
| Température | ST | (-20℃~+60℃) |
| OL | (- 40°℃~+60℃) | |
| Spécial | * | Spécial sur demande |
| TENSION | 24VDC |
Des options spéciales sont disponibles sur demande.
Reportez-vous à la fiche technique du produit pour plus de détails.
