Détails sur le produit:
|
| Tension: | 24 V CC | Niveau de puissance: | 3,5 W ~ 6 W |
|---|---|---|---|
| Type de fonction: | Centre d'échappement 5/3 | Connexion aérienne: | Type de tuyau 3/8G |
| Installation: | Toute position | Médias: | Air/gaz neutre |
Introduction :

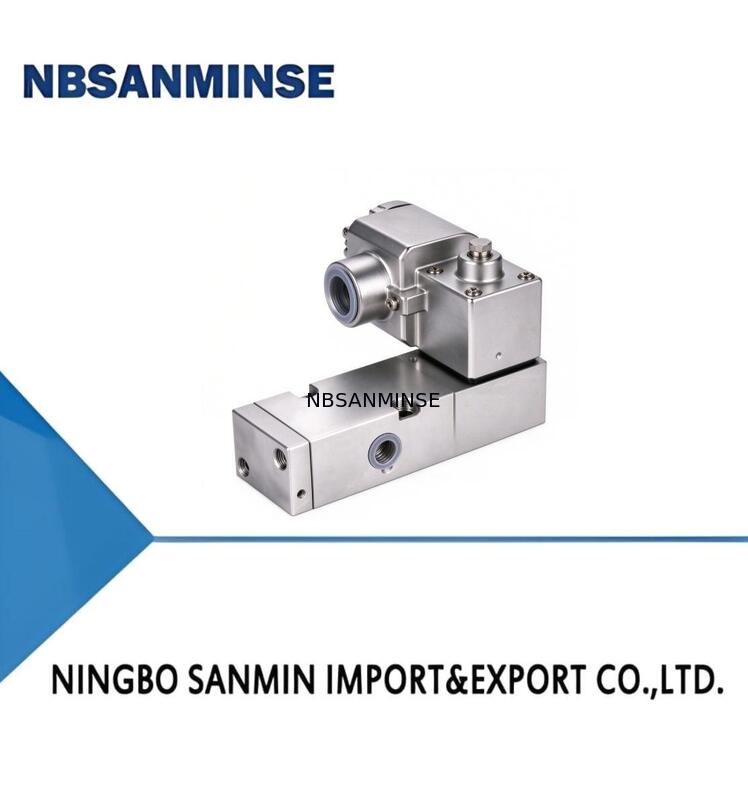

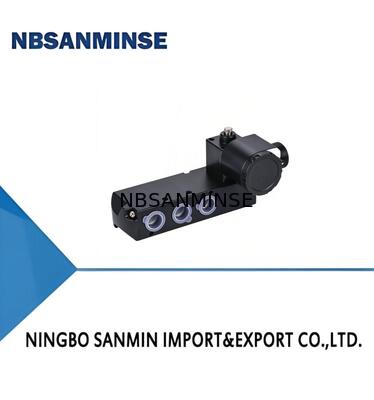

La vanne solénoïde série LV600, les vannes solénoïdes conviennent à une utilisation conjointe avec des vannes de commande pneumatiques et des actionneurs à piston dans la plupart des processus de production. En cette occasion, la vanne solénoïde ne joue qu'une fonction auxiliaire, mais elle est très importante. Surtout dans la chaîne de production, la vanne solénoïde joue un rôle très important. Par exemple, en cas de défaillance de la source de gaz, lorsque la sécurité de la production exige une action de la vanne, la plupart d'entre elles doivent être contrôlées par des vannes solénoïdes. Elle est largement utilisée dans les industries du pétrole, du gaz naturel et de la chimie et peut également répondre aux exigences d'application de réponse rapide et de durée de vie à haute fréquence sur les systèmes de contrôle d'automatisation industrielle.
Caractéristiques :
Conformité à la norme de sécurité fonctionnelle IEC61508, niveau d'intégrité de sécurité SIL3 certifié TÜV
Constructions à solénoïde simple et double
Conception d'étanchéité statique
Certifié antidéflagrant Ex d
Faible consommation d'énergie disponible
Direction libre pour l'opérateur de solénoïde ou quatre directions fixes
Opérateurs manuels disponibles
Pilote externe/interne disponible
Connexions de port filetées et interface NAMUR
Fonction :
![]()
Spécifications techniques :
| ARTICLE | Contrôle électronique simple/contrôle électronique double |
| CATÉGORIE DE PILOTAGE | Type de pilotage |
| FLUIDE | Air/Gaz inerte |
| PLAGES DE TEMPÉRATURE AMBIANTE | -60℃ ~ 60℃ |
| TEMPÉRATURE DU FLUIDE | -60℃~ 60℃ |
| DIFFÉRENTIEL DE PRESSION DE FONCTIONNEMENT | 29 à 145 psi (2,0 à 10 bar) |
| COEFFICIENT DE DÉBIT | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| CONSTRUCTION DE LA VANNE | Structure à tiroir ou structure à chemise |
| MATÉRIAU DU CORPS | Aluminium/Acier inoxydable |
| ENVIRONNEMENT D'APPLICATION | Intérieur/Extérieur |
| INSTALLATION | Toute position |
| INDICE DE PROTECTION IP | IP65 |
| HOMOLOGATIONS ANTIDÉFLAGRANTES |
Opérateurs de solénoïde :
| CLASSE D'ISOLATION | PUISSANCE NOMINALE CONSOMMATION ÉNERGÉTIQUE | |
| Watts CC | Watts CA | |
| (VA) MAINTIEN VA | ||
| F | 3~6.5W | 2.5~6.5W |
| Tension standard | 24V,36V,48V,110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC :
| SÉRIE DE PRODUITS | LV600 | SÉRIE LV600 |
| Forme et matériau du corps de vanne | DFDA | Alliage d'aluminium antidéflagrant à double chambre |
| DFDS | Acier inoxydable antidéflagrant à double chambre | |
| CATÉGORIE DE BOBINE | FDA | Alliage d'aluminium antidéflagrant |
| FDS | Acier inoxydable antidéflagrant | |
| Mode de contrôle | SC | Contrôle électrique simple |
| DC | Contrôle électrique double | |
| Interface électrique | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| Connexion d'air | 14NG | Type de tuyau 1/4NPT |
| 12NG | Type de tuyau 1/2NPT | |
| 38NG | Type de tuyau 3/8NPT | |
| 14G | Type de tuyau 1/4G | |
| 12G | Type de tuyau 1/2G | |
| 38G | Type de tuyau 3/8G | |
| 14NB | Type Namur 1/4NPT | |
| 14GB | Type Namur 1/4G | |
| 12NB | Type Namur 1/2NPT | |
| 12GB | Type Namur 1/2G | |
| 38NB | Type Namur 3/8NPT | |
| 38GB | Type Namur 3/8G | |
| Type de fonction | 3 | 3 voies 2 positions |
| 5 | 5 voies 2 positions | |
| 35P | Centre de pression 5/3 | |
| 35C | Centre fermé 5/3 | |
| 35E | Centre d'échappement 5/3 | |
| Niveau de puissance | P | 3.5W~6W |
| LP | <3W | |
| Opérateur manuel | P | Pas d'opération manuelle |
| Température | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Spécial | * | Spécial sur demande |
| TENSION | 24VDC 110VDC 220VAC |
Des options spéciales sont disponibles sur l'équipement.
Reportez-vous à la fiche technique du produit pour plus de détails.
