Détails sur le produit:
|
| Température: | Température | Tension: | 24 V CC |
|---|---|---|---|
| Niveau de puissance: | 3,5 W ~ 6 W | Installation: | Toute position |
| Environnement d'application: | Intérieur/Extérieur | Médias: | gaz |
Introduction :

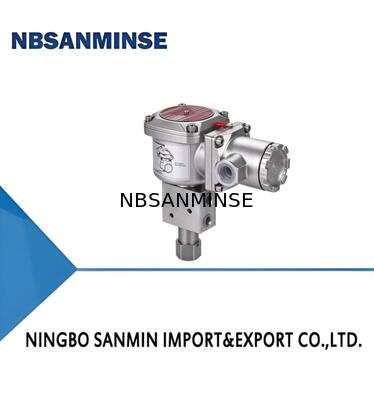

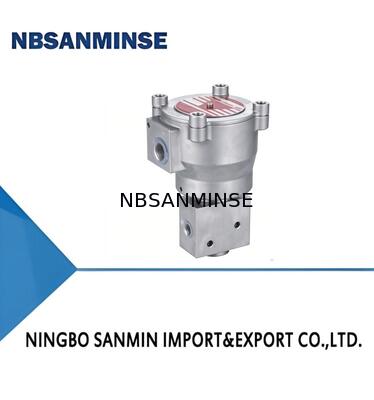

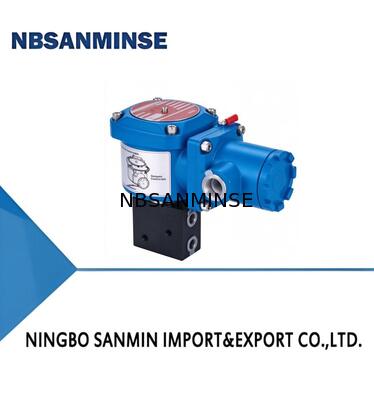

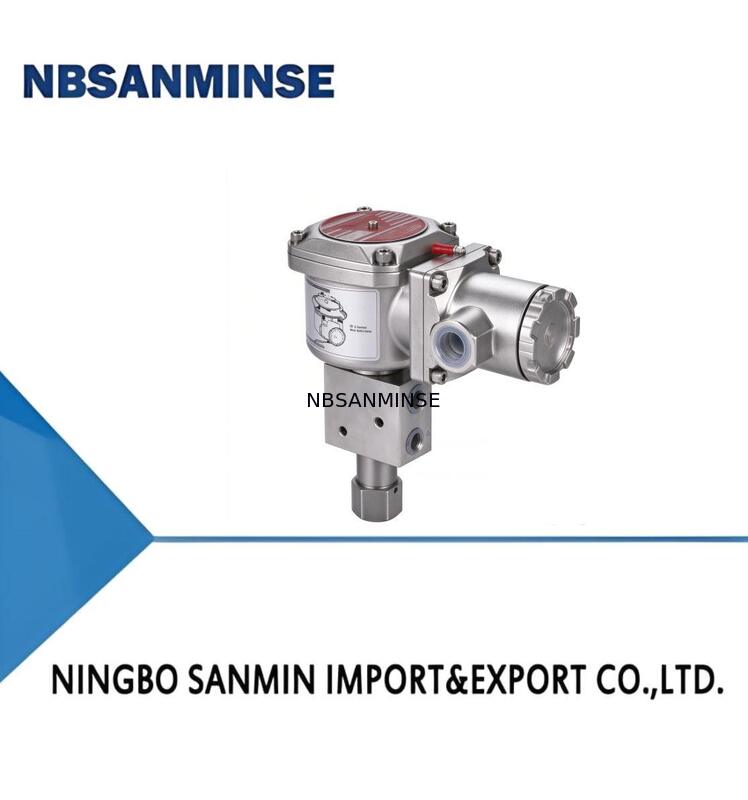

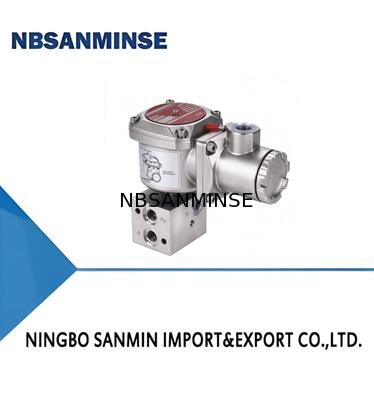

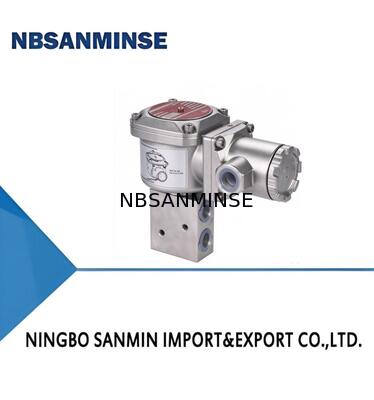

La vanne solénoïde série LV600, les vannes solénoïdes conviennent à une utilisation conjointe avec des vannes de commande pneumatiques et des actionneurs à piston dans la plupart des processus de production. En cette occasion, la vanne solénoïde ne joue qu'une fonction auxiliaire, mais elle est très importante. En particulier dans la chaîne de production, la vanne solénoïde joue un rôle très important, tel que l'état d'ouverture et de fermeture de la vanne de processus lorsque la source de gaz est défaillante. Lorsque la sécurité de la production exige une action de la vanne, la plupart d'entre elles doivent être contrôlées par des vannes solénoïdes. Elle est largement utilisée dans l'industrie pétrolière, gazière et chimique et peut également répondre aux exigences d'application de réponse rapide et de durée de vie à haute fréquence sur les systèmes d'automatisation industrielle.
Caractéristiques :
Conformité à la norme de sécurité fonctionnelle IEC61508, niveau d'intégrité de sécurité SIL3 certifié TÜV
Structure à pointeau à action directe
Conception équilibrée
Connexion de câble directionnelle libre
Faible consommation d'énergie disponible
Opérateur antidéflagrant et non antidéflagrant
Large plage de pression et aucune pression de fonctionnement minimale requise
Double sens d'écoulement disponible
Fonction :
![]()
Spécifications techniques :
| ARTICLE | Contrôle électronique simple/contrôle électronique double |
| PILOTE CATÉGORIE | Type à action directe |
| FLUIDE | Gaz |
| PLAGE DE TEMPÉRATURE AMBIANTE | -60°C ~60°C |
| TEMPÉRATURE DU FLUIDE | -60°C~ 60°C |
| DIFFÉRENTIEL DE PRESSION DE FONCTIONNEMENT | 29 à 145 psi (2,0 à 10 bar) |
| COEFFICIENT DE DÉBIT | 1,11Cv (1,06Kv) m³/h 15,92Kw/m-in1/4" 3,85Cv (3,30Kv) m³/h55,00Kw/m-in1/2" 1,11Cv (1,06Kv) m³/h15,92Kw/m-in1/4" 3,85Cv (3,30Kv) m³/h55,00Kw/m-in1/2" |
| CONSTRUCTION DE LA VANNE | Type à action directe |
| MATÉRIAU DU CORPS | Acier inoxydable/Aluminium/Acier inoxydable |
| ENVIRONNEMENT D'APPLICATION | Intérieur/Extérieur |
| INSTALLATION | Toute position |
| INDICE DE PROTECTION IP | IP65/IP67 |
| HOMOLOGATIONS ANTIDÉFLAGRANTES | Ex db IIC T6~T3Gb |
Opérateurs de solénoïde :
| CLASSE D'ISOLATION | PUISSANCE NOMINALE EN WATTS CONSOMMATION | |
| Watts CC | Watts CA | |
| (VA) TENUE (VA) | ||
| H | 1,8~6,5W | 1,8~4W |
| Tension standard | 24V, 36V, 48V, 110V | 24V, 110V, 220V CA/50Hz, 60Hz |
LV600 BS DFDS SC N 14NG 3 P 1 ST * 24VDC :
| SÉRIE DE PRODUITS | LV600 | SÉRIE LV600 |
| Forme et matériau du corps de vanne | BS | Action directe matériau en acier inoxydable |
| DFDA | Double chambre alliage d'aluminium antidéflagrant |
|
| CATÉGORIE DE BOBINE | FDA | Antidéflagrant aluminium |
| FDS | Acier inoxydable antidéflagrant Acier |
|
| Mode de contrôle | TC | Contrôle électrique simple |
| Interface électrique | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1,5 | |
| 14NG | Type de tuyau 1/4NPT | |
| 12NG | Type de tuyau 1/2NPT | |
| 14G | Type de tuyau 1/4G | |
| 12G | Type de tuyau 1/2G | |
| Connexion d'air | 14NB | Type Namur 1/4NPT |
| 14GB | Type Namur 1/4G | |
| 12NB | Type Namur 1/2NPT | |
| 12GB | Type Namur 1/2G | |
| Type de fonction | 3 | Trois voies deux positions |
| Niveau de puissance | Pas d'opération manuelle | 3.5W~6WL |
| TPas d'opération manuelle | WOpérateur manuel | |
| P | Pas d'opération manuelle | S |
| T(-40°C~+60°C) | Température | |
| L | T(-40°C~+60°C) | L |
| T(-40°C~+60°C) | CL (-60°C~+60°C) | |
| Spécial | * | |
| Spécial sur demande | TENSION | 24VDC |
| 110VDC | 220VAC Des options spéciales sont disponibles sur l'équipement. Reportez-vous à la fiche technique du produit pour plus de détails. |
