| VP3 |
1 |
4 |
5 |
□ |
04 |
1 |
G |
A |
□ |
□ |

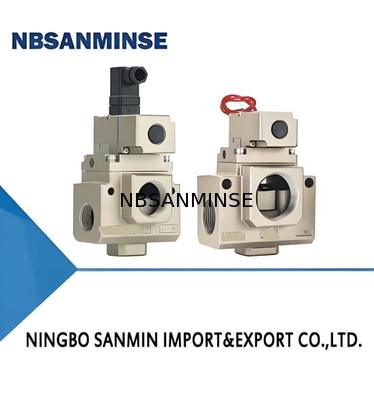

| Vanne solénoïde à 3 ports |
|
Taille du corps |
|
Option de vanne |
|
Tension nominale de la bobine |
Entrée électrique |
Fonction |
Option pilote |
Type de filetage |
| 4 |
1/2 |
Nil : Pour usage général |
3 |
AC110V 50/60Hz |
Presse-étoupe |
A : NF |
Nil : Standard (pilote interne) |
F : G |
| 6 |
1 |
V : Pour vide/basse pression |
4 |
AC220V 50/60Hz |
Connecteur DIN |
B : NO |
1 : Pilote externe |
N : NPT |
| 8 |
1 1/2 |
|
5 |
DC24V |
Connecteur DIN avec lumière/suppresseur de surtension |
|
|
T : NPTF |
|
|
6 |
DC12V |
|
|
|
|
Instructions d'utilisation
①Veuillez installer un filtre à air.
Installez le filtre à air près de l'amont de la vanne.
Veuillez sélectionner un filtre à air avec une précision de filtration de 5 μm ou moins.
②Veuillez installer un refroidisseur après, un sécheur d'air, un réservoir de collecte d'eau, etc.
L'air comprimé contenant une grande quantité d'eau condensée provoquera un dysfonctionnement des vannes et autres équipements pneumatiques. Par conséquent, veuillez prendre des mesures telles que l'installation d'un refroidisseur après, d'un sécheur d'air et d'un réservoir de collecte d'eau.
③S'il y a une grande quantité de poudre de carbone, veuillez installer un séparateur de brouillard d'huile en amont de la vanne pour éliminer la poudre de carbone.
Si une grande quantité de poudre de carbone est générée par le compresseur d'air, la poudre de carbone adhérera à l'intérieur de la vanne, entraînant un dysfonctionnement.
④Concernant la polarité
Cette vanne solénoïde n'a pas de polarité +/-.
⑤Application de tension
Lors de la connexion électrique à la vanne solénoïde, veuillez ne pas vous tromper de tension appliquée. Sinon, cela pourrait entraîner un dysfonctionnement ou une brûlure de la bobine.
⑥Utilisation à basse fréquence
Pour éviter tout dysfonctionnement, actionnez la vanne une fois tous les 30 jours. (Veuillez noter la source d'air.)
⑦Fonctionnement manuel
Si actionné manuellement, l'appareil connecté démarrera.
Veuillez confirmer la sécurité avant de procéder à l'opération.
Environnement d'exploitation
①Ne pas utiliser dans des environnements contenant des gaz corrosifs, des produits chimiques, de l'eau de mer, de l'eau ou de la vapeur d'eau, ou dans des endroits où les substances susmentionnées adhèrent.
②Ne pas utiliser dans des environnements contenant des gaz inflammables ou explosifs ; sinon, cela pourrait provoquer un incendie ou une explosion. Ce produit n'a pas de structure antidéflagrante.
③Ne pas utiliser dans des endroits où des vibrations ou des chocs peuvent se produire.
④Lorsqu'il est exposé au soleil, une protection telle qu'un couvercle de protection doit être utilisée.
⑤S'il y a une source de chaleur à proximité, des mesures d'isolation thermique doivent être prises.
⑥S'il se trouve dans un endroit où des gouttelettes d'eau, de l'huile ou des éclaboussures générées lors de la soudure adhèrent, des mesures de protection appropriées doivent être prises.
⑦Si la vanne solénoïde est installée dans une boîte de commande, des mesures de dissipation de chaleur appropriées doivent être prises pour garantir que la température de la vanne reste dans la plage spécifiée.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques originales célèbres ? R : Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est réalisée par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1 MPa = 10 bar ≈ 145 psi ≈ 10 kgQ : Qu'est-ce qui cause généralement la brûlure des bobines de vanne solénoïde ? R : Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnements à haute température Contre-mesures pour environnements extrêmement froidsJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (type réfrigération + adsorption), traçage thermique
Composants métalliques
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de contrôle
Bobines de grade haute résistance à la chaleur, dissipation de chaleur, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
