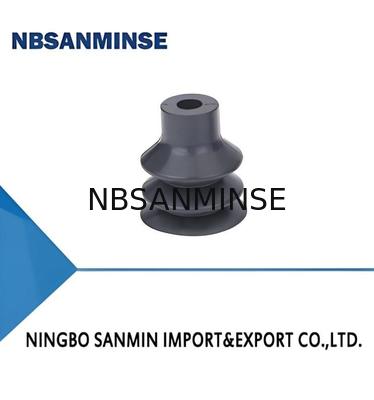

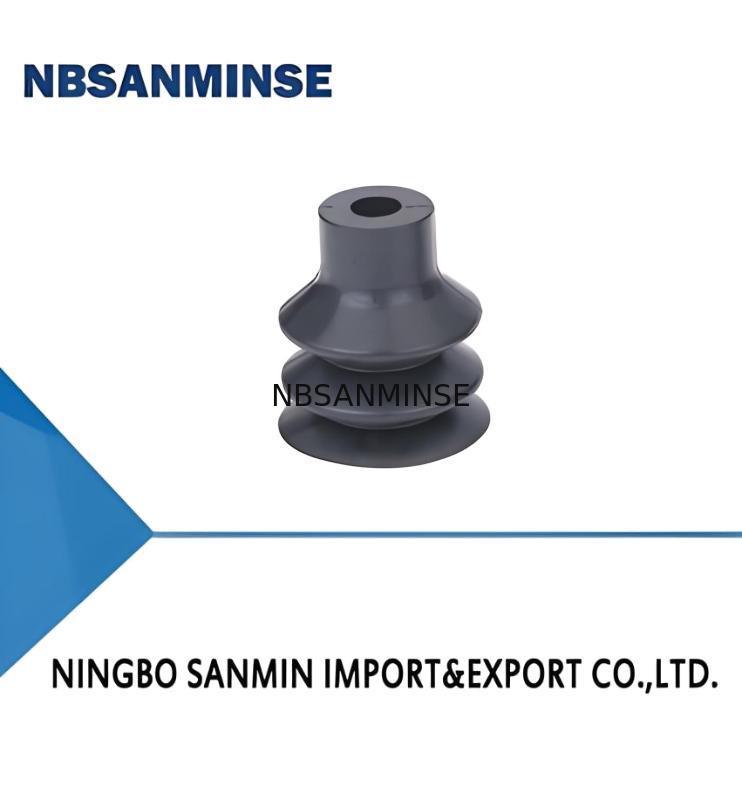

Ventouse à soufflet série SPC

Quantité de commande min :	100PCS	Détails d'emballage :	sacs en plastique
Délai de livraison :	5-30days	Capacité d'approvisionnement :	10 000 pièces

Lieu d'origine:	Chine	Nom de marque:	NBSANMINSE
Numéro de modèle:	spc3

Détail Infomation
Diamètre:	3 - φ3 mm	Material & Hardness 5:	N- NBR
Fil de connexion:	Nil - Uniquement cuve à aspirer	Pull-out force N:	0.5
Dia de tuyau recommandé.:	4

Description de produit

Caractéristiques

◇ 2,5 soufflets

◇ Des lèvres douces et coniques.

◇ Disponible en différentes tailles

Les avantages

◇ Une grande force d'aspiration et un bon effet tampon lorsqu'on aspire la pièce avec

surface inégale

◇ Une bonne étanchéité et une longue course compressée, adaptées à la manipulation des pièces.

avec une surface inégale

◇ Convient à des pièces de différentes tailles et formes.

Applications

◇ Comment manipuler des pièces fragiles, comme des composants électroniques?

et pièces de moulage par injection

◇ Manipulation des pièces de travail dont la surface est inégale, comme le papier et les

tuyaux

La structure

◇ 2,5 soufflets, longue course compressée

◇ Structure divisée pour remplacer facilement les pièces usées.

Paramètres techniques

Modèle	Retraction force N	À l'intérieur le volume en cm3	Min.Curve rayon de pièce à usiner mm	Le poids g	Recommandé le tuyau journée mm	MPQ pièces
SPC3	0.5	Le taux de dépôt1	4	0.2	4	10
SPC 5 - Pour les produits chimiques	0.9	Le taux de dépôt1	7.5	0.2	4	10
SPC 7	1.7	Le taux de dépôt1	12	0.3	4	10
SPC10: Pour les produits chimiques	3.5	0.2	13	0.8	6	10
SPC12: Les produits chimiques	5	0.4	13	1.3	6	10
SPC15: Les produits chimiques utilisés	8	0.9	15	1.7	6	10
SPC18: Les produits chimiques	11.5	1.5	20	1.8	6	10
SPC20: Les produits chimiques	14	2	27	2.8	6	5
SPC25: Les produits chimiques	22	5	30	4	6	5
SPC30: Les produits chimiques	32	8.3	35	10.5	6	5
SPC40: Les produits chimiques utilisés	56	16.5	60	22.5	8	5
SPC60: Pour les produits chimiques	127	52	75	52.4	8	1
SPC90: Les produits chimiques	286	135	85	152.8	8	1

◇ Note: niveau de vide d'essai -60 kPa, pièce à usiner avec une surface lisse et propre.

Les données peuvent être différentes selon les différentes surfaces de la pièce à usiner.Il est recommandé que la longueur du tuyau sous vide soit aussi courte que possible, max. 2 m.

La structure

◇ Composé d'une coupe d'aspiration de remplacement et d'un dispositif de verrouillage

◇ Appareils de raccordement pour aspirateurs de diamètre de 5 mm à 25 mm

◇ Installation d'une prise hexagonale avec un trou de montage pour les ventouses de

diamètre 30 mm-60 mm

◇ Porte de vide verticale, monture de pagode pour le raccordement, fil mâle

pour le montage

◇ Porte de vide latérale, raccordement de pagode, fil féminin

pour le montage

◇ Voir la page 125 pour la sélection des ventouses.

Modèle	Direction du port de vide Montage à la pagode verticale	Montage latéral de la pagode
SPC3□	SPC3□-B6-M8M	SPC3□-LB6-M4F
SPC5 □	SPC5□-B6-M8M	SPC 5□-LB6-M4F
SPC 7 □	SPC 7□-B6-M8M	SPC 7□-LB6-M4F
SPC10 □	SPC10□-B6-M8M	SPC10□-LB6-M4F
SPC12 □	SPC12□-B6-M8M	SPC12□-LB6-M4F
SPC15 □	SPC15 □-B6-M8M	SPC15 □-LB6-M4F
SPC18 □	SPC18 □-B6-M8M	SPC18 □-LB6-M4F
SPC20 □	SPC20 □-B6-M8M	SPC20□-LB6-M4F
SPC25 □	SPC25□-B6-M8M	SPC25□-LB6-M4F
SPC30 □	SPC30□-B6-M10M	SPC30□-LB6-M6F
SPC40 □	SPC40 □-B6-M10M	SPC40 □-LB6-M6F
SPC60 □	SPC60□-B6-M10M	SPC60□-LB6-M6F: les produits chimiques utilisés pour la fabrication de produits chimiques
