SPA Series Suction Cup with Level Compensator

Contactez

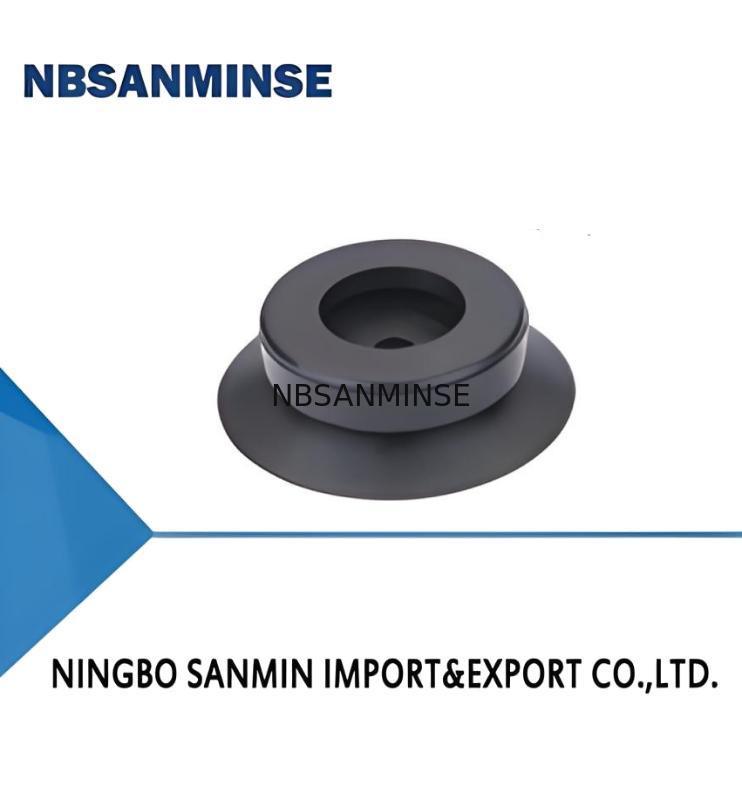

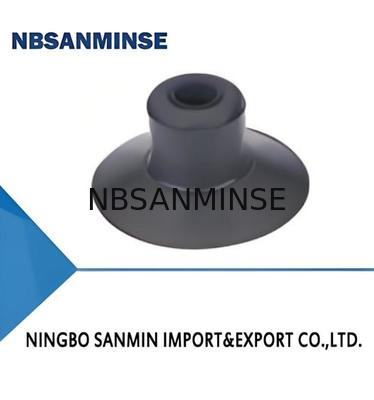

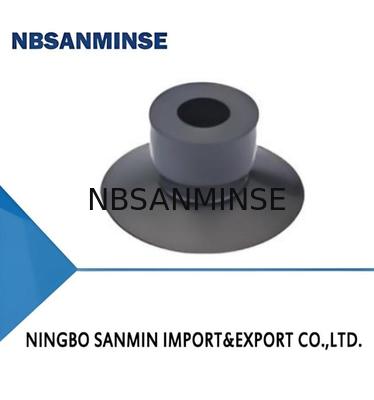

Ventouse série SPA avec compensateur de niveau

Quantité de commande min :	100PCS	Détails d'emballage :	sacs en plastique
Délai de livraison :	5-30days	Capacité d'approvisionnement :	10 000 pièces

Lieu d'origine:	Chine	Nom de marque:	NBSANMINSE
Numéro de modèle:	SPA10A

Détail Infomation
Diamètre:	10 - φ10mm	Matériau & Dureté:	N- NBR
Fil de connexion:	Nil - Uniquement cuve à aspirer	Force d'arrachement N:	3.5
Dia de tuyau recommandé.:	4

Description de produit

Caractéristiques

◇ Une lèvre fine, plate et courte

◇ Avec une structure de soutien au bas

◇ Disponible en différentes tailles

Les avantages

◇ Une bonne étanchéité pour manipuler des pièces minces et plates.

◇ Éviter les plis lors de la manipulation de papier et de film fin.

◇ Convient à des pièces de différentes tailles et formes.

Applications

◇ Convient pour les occasions où le marquage est très exigé.

surface du produit lors de la manipulation, telle que le papier, le film plastique,

feuille d'aluminium et feuille de cuivre

◇ La coupe d'aspiration de type B est plate et à lèvre mince, ce qui est plus approprié.

pour la manipulation de pièces minces facilement ridées, telles que

feuille d'aluminium, feuille de cuivre

La structure

◇ Structure divisée pour remplacer facilement les pièces usées.

Comment commander

Sélection
Modèle	Connexion fils M-Homme fils	Modèle	Connexion fils M-Homme fils
SPA10A □	SPA10A□-M5M	SPA20B □	SPA20B□-M5M
SPA10B □	SPA10B□-M5M	SPA25A □	SPA25A□-M6M	SPA25A□-M8M
SPA15A □	SPA15A□-M5M	SPA30A □	SPA30A□-M6M	SPA30A□-M8M
SPA15B □	SPA15B□-M5M	SPA30B □	SPA30B□-M5M
SPA15D □	SPA15D□-M5M	SPA40A □	SPA40A□-M6M	SPA40A□-M8M
SPA20A □	SPA20A□-M5M	SPA50A □	SPA50A□-M6M	SPA50A□-M8M

Paramètres techniques
Modèle	Retraction force N	À l'intérieur le volume en cm3	Le poids g	Recommandé le tuyau journée mm	MPQ pièces
SPA10A	3.5	Le taux de dépôt1	0.3	4	10
SPA10B	3.5	< 01	0.56	4	10
SPA15A	8	Le taux de dépôt1	0.28	4	10
SPA15B	8	Le taux de dépôt1	0.4	4	10
SPA15D	8	Le taux de dépôt1	0.28	4	10
SPA20A	15	0.3	0.8	4	5
SPA20B	15	Le taux de dépôt1	0.7	4	5
SPA25A	22	0.6	2.0	4	5
SPA30A	32	1.1	2.6	4	5
SPA30B	32	0.2	3.4	4	5
SPA40A	56	2.6	2.6	6	5
SPA50A	88	5.8	4.3	6	1

◇ Note: niveau de vide d'essai -60 kPa, pièce à usiner avec une surface lisse et propre.

Les données peuvent être différentes selon les différentes surfaces de la pièce à usiner.Il est recommandé que la longueur du tuyau sous vide soit aussi courte que possible, max. 2 m.

La structure

◇ Composé d'une coupe d'aspiration de remplacement et d'un dispositif de verrouillage

◇ Appareil de prise pour une cuve d'aspiration

◇ Porte de vide verticale, montage Pagoda ou montage à une seule touche pour

connexion, fil mâle pour le montage

◇ Port de vide latéral, équipement de connexion de la pagode, femelle

fils de montage

Modèle	Vacuum le port direction Pagoda verticale le montage	Montage vertical à une seule touche	Montage latéral de la pagode
SPA10A□	SPA10A□-B6-M8M	SPA10A□-A4-M2M	SPA10A□-LB6-M4F
SPA10B □	SPA10B□-B6-M8M	SPA10B□-A4-M12M	SPA10B□-LB6-M4F
SPA15A □	SPA15A□-B6-M8M	SPA15A□-A4-M2M	SPA15A□-LB6-M4F
SPA15B □	SPA15B□-B6-M8M	SPA15B□-A4-M2M	SPA15B□-LB6-M4F
SPA15D □	SPA15D□-B6-M8M	SPA15D □-A4-M2M	SPA15D □-LB6-M4F
SPA20A □	SPA20A□-B6-M8M	SPA20A□-A4-M12M	SPA20A□-LB6-M4F
SPA20B □	SPA20B□-B6-M8M	SPA20B□-A4-M2M	SPA20B□-LB6-M4F
SPA25A □	SPA25A□-B6-M10M	SPA25A□-A6-M14M	SPA25A□- LB6-M6F
SPA30A□	SPA30A □-B6-M10M	SPA30A□-A6-M14M	SPA30A□-LB6-M6F
SPA30B □	SPA30B□-B6-M10M	SPA30B□-A6-M14M	SPA30B□-LB6-M6F
SPA40A□	SPA40A□-B6-M10M	SPA40A□-A6-M14M	SPA40A□-LB6-M6F
SPA50A□	SPA50A□-B6-M10M	SPA50A-A6-M14M: les produits de base sont soumis à des contrôles de qualité.	SPA50A□- LB6-M6F

La structure

◇ Composé d'une coupe d'aspiration de remplacement (3) et d'un compensateur de niveau

◇ Appareil de prise pour une cuve d'aspiration

◇ Porte de vide verticale ((1), fil mâle pour le montage

◇ Port de vide latéral (2), fil mâle pour le montage

Sélection
Modèle	Vacuum le port direction Pagoda verticale le montage	Montage latéral de la pagode
SPA10A □	SPA10A□-FE4B6-M1 SPA10A□-FE10B6-M1	SPA10A□-FE4LB6-M11 SPA10A□-FE10LB6-M11
SPA10B □	SPA10B□-FE4B6-M11 SPA10B□-FE10B6-M11	SPA10B□-FE4LB6-M11 SPA10B□-FE10LB6-M11
SPA15A □	SPA15A□-FE4B6-M11 SPA15A□-FE10B6-M11	SPA15A□-FE4LB6-M11 SPA15A□-FE10LB6-M11
SPA15B □	SPA15B□-FE4B6-M11 SPA15B□-FE10B6-M11	SPA15B□-FE4LB6-M11 SPA15B□-FE10LB6-M11
SPA15D □	SPA15D□-FE4B6-M1 SPA15D□-FE10B6-M11	SPA15D□-FE4LB6-M11 SPA15D□-FE10LB6-M11
SPA20A □	SPA20A□-FE4B6-M11 SPA20A□-FE10B6-M11	SPA20A□-FE4LB6-M11 SPA20A□-FE10LB6-M11
SPA20B □	SPA20B□-FE4B6-M1 SPA20B□-FE10B6-M11	SPA20B□-FE4LB6-M11 SPA20B□-FE10LB6-M11
SPA25A □	SPA25A□-FE6B6-M14 SPA25A□-FE15B6-M14	SPA25A□-FE6LB6-M14 SPA25A□-FE15LB6-M14
SPA30A □	SPA30A□-FE6B6-M14 SPA30A□-FE15B6-M14	SPA30A□-FE6LB6-M14 SPA30A□-FE15LB6-M14
SPA30B □	SPA30B□-FE6B6-M14 SPA30B□-FE15B6-M14	SPA30B□-FE6LB6-M14 SPA30B□-FE15LB6-M14
SPA40A □	SPA40A□-FE6B6-M14 SPA40A□-FE15B6-M14	SPA40A□-FE6LB6-M14 SPA40A□-FE15LB6-M14
SPA50A □	SPA50A-FE6B6-M14 SPA50A□-FE15B6-M14	SPA50A□-FE6LB6-M14 Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
