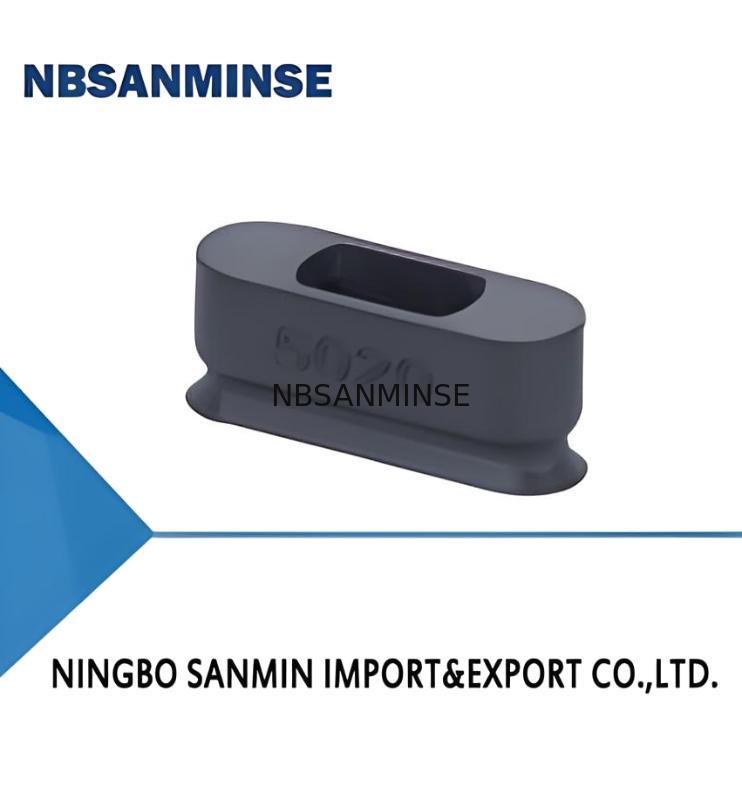

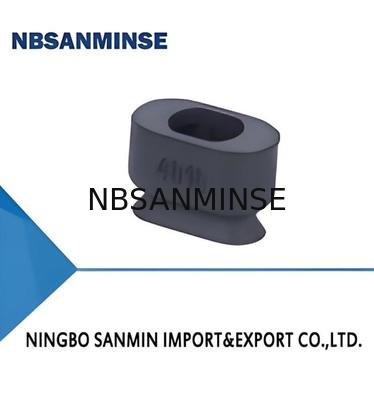

Série SAO Ventouse ovale plate

Série SAO Ventouse ovale plate
SAO Series Oval Flat Suction Cup
Série SAO Ventouse ovale plate Série SAO Ventouse ovale plate Série SAO Ventouse ovale plate

Image Grand :  Série SAO Ventouse ovale plate

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NBSANMINSE
Certification: ISO9001
Numéro de modèle: SAO3,5 × 7
Conditions de paiement et expédition:
Quantité de commande min: 10pcs
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5-30days
Conditions de paiement: T / t, l / c
Capacité d'approvisionnement: 10 000 pièces
Contact

Série SAO Ventouse ovale plate

description de
Dégagement: 0,9 force N Volume intérieur: <0,1 cm³
Min. rayon de courbe: 6 mm Recommander un tuyau: 4 mm
Matériau & Dureté: N-NBR 55
Mettre en évidence:

ventouse plate ovale

,

à l'aide d'un dispositif d'aspiration de soupape magnétique pneumatique

,

ventouse série SAO

Caractéristiques
◇ Structure ovale et plate
◇ Matériau conducteur disponible
◇ Différentes tailles disponibles
Avantages
◇ Petites tailles, grande force d'aspiration, adapté à la manipulation d'objets longs
et étroits
◇ Décharge douce de l'électricité statique pour protéger les pièces
contre les dommages
◇ Convient aux pièces de différentes tailles et formes
Applications
◇ Manipulation de pièces longues et étroites avec une surface uniforme
◇ Manipulation de composants électroniques
◇ Le matériau conducteur convient à l'industrie 3C
Série SAO Ventouse ovale plate 0
Structure
◇ Structure divisée pour un remplacement facile des pièces d'usure
Série SAO Ventouse ovale plate 1
Comment commander
Série SAO Ventouse ovale plate 2
Paramètres techniques
Modèle Force d'arrachement
N 		 Intérieur volume
cm³		 Min.Rayon de la pièce
mm		 Poids
g		 Tuyau recommandé dia.
mm		 MPQ
pcs
SAO3.5×7 0.9  <0.1 6  0.5  4  10
SAO4×10 1.6  <0.1 7  0.4  4  10
SAO5×10 2  <0.1 9  0.4  4  10
SAO6×10 2.4  <0.1 13  0.5  4  10
SAO4×20 3.2  <0.1 8  0.8  4  10
SAO5×20 4.2  <0.1 11  0.7  4  10
SAO6×20 5  <0.1 14  0.9  4  10
SAO8×20 6.5  <0.1 16  0.9  4  10
SAO4×30 5.2  <0.1 8  1.3  4  10
SAO5×30 6.5  <0.1 10  1.1  4  10
SAO6×30 7.8  <0.1 14  1.2  4  10
SAO8×30 10.2  0.1  18  1.3  4  10
◇ Remarque : Niveau de vide de test -60kPa, pièce avec une surface lisse et propre. Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité.
Les données peuvent être différentes selon les surfaces des pièces. Recommandez que la longueur du tuyau de vide soit aussi courte que possible, max 2m.
Dimensions(mm)
Série SAO Ventouse ovale plate 3
Dimensions(mm)
Série SAO Ventouse ovale plate 4
◇ Remarque : La tolérance dimensionnelle est conforme à la norme de tolérance dimensionnelle des produits en caoutchouc GBT 3672.1-2002-1 M3
Structure
◇ Composé d'une ventouse de remplacement et d'un raccord de verrouillage
◇ Raccord enfichable pour ventouse
◇ Orifice de vide vertical, filetage femelle pour le montage
◇ Orifice de vide latéral, filetage mâle et femelle pour le montage
Série SAO Ventouse ovale plate 5
Comment commander
Série SAO Ventouse ovale plate 6
◇ Veuillez vous référer à la page 87 pour la sélection des ventouses
Sélection
  Connexion filetage
  M-Mâle filetage
F-Femelle filetage

  SAO3.5×7□-LA4-M5M SAO3.5×7□-LA6-M5M SAO3.5×7□-LA4-M5F SAO3.5×7□-LA6-M5F SAO3.5×7□-M5F
  SAO4×10□-LA4-M5M SAO4×10□-LA6-M5M SAO4×10□-LA4-M5F SAO4×10□-LA6-M5F SAO4×10□-M5F
  SAO5×10□-LA4-M5M SAO5×10□-LA6-M5M SAO5×10□-LA4-M5F SAO5×10□-LA6-M5F SAO5×10□-M5F
  SAO6×10□-LA4-M5M SAO6×10□-LA6-M5M SAO6×10□-LA4-M5F SAO6×10□-LA6-M5F SAO6×10□-M5F
  SAO4×20□-LA4-M5M SAO4×20□-LA6-M5M SAO4×20□-LA4-M5F SAO4×20□-LA6-M5F SAO4×20□-M5F
  SAO5×20□-LA4-M5M SAO5×20□-LA6-M5M SAO5×20□-LA4-M5F SAO5×20□-LA6-M5F SAO5×20□-M5F
  SAO6×20□-LA4-M5M SAO6×20□-LA6-M5M SAO6×20□-LA4-M5F SAO6×20□-LA6-M5F SAO6×20□-M5F
  SAO8×20□-LA4-M5M SAO8×20□-LA6-M5M SAO8×20□-LA4-M5F SAO8×20□-LA6-M5F SAO8×20□-M5F
  SAO4×30□-LA4-M5M SAO4×30□-LA6-M5M SAO4×30□-LA4-M5F SAO4×30□-LA6-M5F SAO4×30□-M5F
  SAO5×30□-LA4-M5M SAO5×30□-LA6-M5M SAO5×30□-LA4-M5F SAO5×30□-LA6-M5F SAO5×30□-M5F
  SAO6×30□-LA4-M5M SAO6×30□-LA6-M5M SAO6×30□-LA4-M5F SAO6×30□-LA6-M5F SAO6×30□-M5F
  SAO8×30□-LA4-M5M SAO8×30□-LA6-M5M SAO8×30□-LA4-M5F SAO8×30□-LA6-M5F SAO8×30□-M5F
Dimensions(mm)
Série SAO Ventouse ovale plate 7
Structure
◇ Composé d'une ventouse de remplacement (3) et d'un compensateur de niveau
◇ Raccord enfichable pour ventouse
◇ Orifice de vide vertical (1), filetage mâle pour le montage
◇ Orifice de vide latéral (2), filetage mâle pour le montage
Série SAO Ventouse ovale plate 8
Comment commander
Série SAO Ventouse ovale plate 9
Dimensions(mm)
Série SAO Ventouse ovale plate 10
