Aperçu ProduitsElectrovanne pneumatiqueGénérateur de vide de base de la série AZU

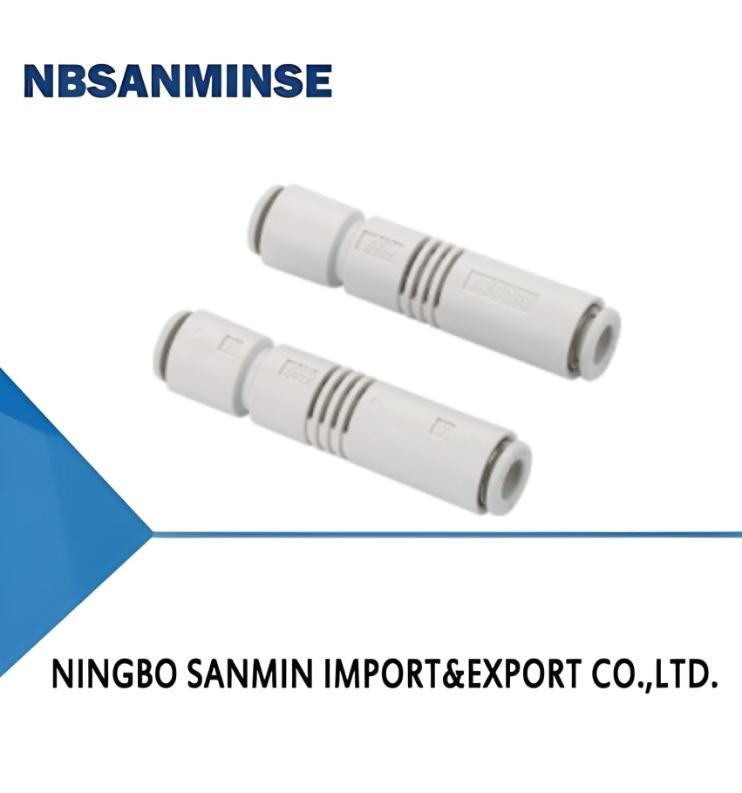

AZU Series Basic Vacuum Generator
AZU Series Basic Vacuum Generator
Contactez

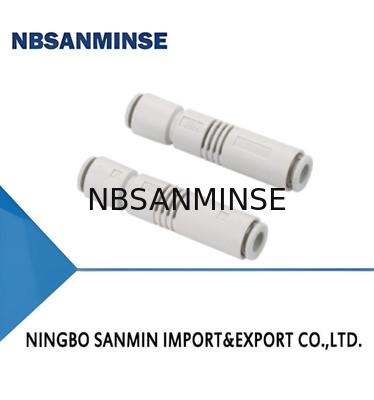

Générateur de vide de base de la série AZU

Quantité de commande min : 100PCS Détails d'emballage : sacs en plastique
Délai de livraison : 5-30days Capacité d'approvisionnement : 10 000 pièces
Lieu d'origine: Chine Nom de marque: NBSANMINSE
Numéro de modèle: Pour les appareils à moteur

Détail Infomation
Diamètre de la buse en mm: 0.5 Pression d'alimentation en air nominale (bar): 4.5
Le niveau de vide maximal -kPa: 85 Flux de vide maximal NL/min: 7
Consommation d'air NL/min: 9
Mettre en évidence:

Générateur de vide série AZU

,

à vide de soupape magnétique pneumatique

,

Générateur de vide de base avec garantie

Description de produit

Caractéristiques
◇ Connexion axiale
◇ Un boîtier en plastique
◇ Type à vide élevé et type à débit important en option
Les avantages
◇ Installation directement sur le tuyau
◇ Convient pour un petit espace
◇ Facile à installer, pas besoin d'accessoires supplémentaires
Applications
◇ Type linéaire à installer directement sur le tuyau en PU
◇ Convient pour le système de manutention d'espace limité
◇ Manipulation des composants électroniques
Générateur de vide de base de la série AZU 0
La structure
◇ (1)UnePort de fourniture
◇ (2) Port d'échappement
◇ (3)VLe port d'eau
Générateur de vide de base de la série AZU 1
Comment commander
Le numéro d'immatriculation
①  ②  ③
①Série ②Une buse diamètre ③Spécification
L'AZU 05-φ0,5 mm S-Types de niveau de vide élevé ((-85 kPa)
07-φ0,7 mm Le type de débit sous vide L-grand ((-48 kPa)
Sélection
Modèle/buse diamètre 05  07
L'AZU□S Pour les appareils à moteur Pour les appareils de surveillance
AZU□L Pour l'AZU05L Pour l'AZU07L
Paramètres techniques

Modèle
Une buse
diamètre
     mm
Nommé  l'air
pression d'approvisionnement
une barre
Je suis désolée.
niveau de vide
- KPa
        Je suis désolée.
le vide  débit
    NL/min
         L'air
consommation
      NL/min
Le bruit
niveau
dB (A)
Travailler
température
°C



Le poids

g

 Recommandéétalon Je vous en prie. (mm)

Port d'approvisionnement aérien
          P		   Vacuum  le port
         V
Pour les appareils à moteur 0.5  4.5  85  7  9  68  5 à 60 6.5  φ6 φ6
Pour les appareils de surveillance 0.7  4.5  85  12  19  68  5 à 60 7.0  φ6 φ6
Pour l'AZU05L 0.5  4.5  48  12  9  70  5 à 60 6.5  φ6 φ6
Pour l'AZU07L 0.7  4.5  48  21  19  70  5 à 60 7.0  φ6 φ6
◎Note:pression maximale de fonctionnement 7 bar,pression normale de fonctionnement 4,5 bar
Flux de vide (NL/min) à différents niveaux de vide (kPa)
Modèle L'air l'offre
  la pression
     une barre		 L'air
consommation
NL/min		 0  10  20  30  40  48  50  60  70  80  Je suis désolée.
le vide  niveau
- KPa
Pour les appareils à moteur 4.5  9  7.0  6.0  5.0  4.0  3.5  - 2.5  1.8  1.0  0.4  85
Pour les appareils de surveillance 4.5  19  12.0  9.5  8.5  7.2  6.0  - 5.5  4.0  2.0  0.4  85
Pour l'AZU05L 4.5  9  12.0  10.0  8.0  5.5  3.0  1.0  - - - - 48
Pour l'AZU07L 4.5  19  21.0  18.5  15.5  11.5  8.0  1.5  - - - - 48
Temps d'évacuation (s/L) pour atteindre différents niveaux de vide (kPa)
Modèle L'air l'offre
   la pression
       une barre		            L'air
  consommation
       NL/min		 10  20  30  40  45  50     60  Je suis désolée.
le vide  niveau
- KPa
Pour les appareils à moteur 4.5  9  0.90  2.6  5.2  10.0  - 22.5  - 85
Pour les appareils de surveillance 4.5  19  0.53  1.4  2.7  5.0  - 8.7     18  85
Pour l'AZU05L 4.5  9  0.60  1.5  2.9  8.0  14.0  - - 48
Pour l'AZU07L 4.5  19  0.34  0.9  2.0  7.5  13.0  - - 48
Générateur de vide de base de la série AZU 2
Dimension (en mm)
Générateur de vide de base de la série AZU 3
