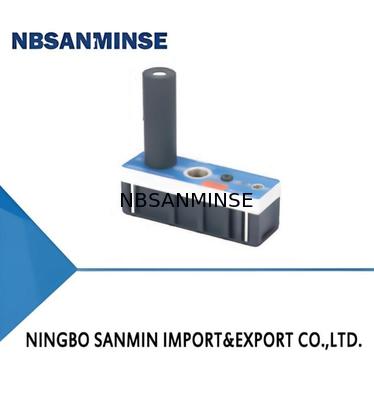

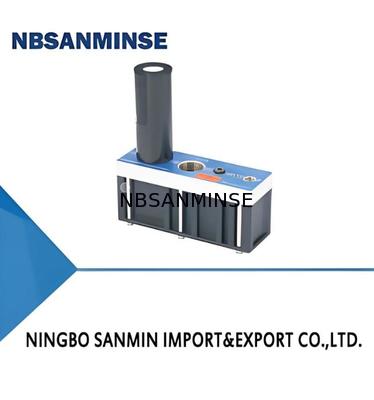

Générateur de vide à plusieurs étages de la série AM/AL/AH

Générateur de vide à plusieurs étages de la série AM/AL/AH
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
Générateur de vide à plusieurs étages de la série AM/AL/AH Générateur de vide à plusieurs étages de la série AM/AL/AH Générateur de vide à plusieurs étages de la série AM/AL/AH Générateur de vide à plusieurs étages de la série AM/AL/AH

Image Grand :  Générateur de vide à plusieurs étages de la série AM/AL/AH

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NBSANMINSE
Certification: ISO9001
Numéro de modèle: AM25L
Conditions de paiement et expédition:
Quantité de commande min: 10pcs
Prix: Negotiate
Détails d'emballage: Boîte
Délai de livraison: 5-30days
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 10 000 pièces
Contact

Générateur de vide à plusieurs étages de la série AM/AL/AH

description de
Pression: barre 6,0 Max. niveau de vide: 81 kPa
Max. débit sous vide: 360 NL/min Consommation d'air: 105 NL/min
Niveau sonore dB (A): 81 Garantie: 1 an
Mettre en évidence:

magnénoïde de générateur de vide à plusieurs étages

,

à vide de soupape magnétique pneumatique

,

Générateur à vide de série AM

Caractéristiques
◇ Conception de buse à plusieurs étages économe en énergie
◇ Il a une très forte capacité d’aspiration
◇ Une variété de spécifications de port d'alimentation en air et de port de vide
◇ Le système d'économie d'énergie (ES) est facultatif
Avantages
◇ Évacuation rapide dans une plage de faible niveau de vide, réduit les coûts et raccourcit
cycle de travail
◇ Il peut produire un grand débit de vide, gérer rapidement toutes les pièces poreuses
et en toute sécurité
◇ Différentes spécifications de filetage peuvent être utilisées
◇ Économisez la consommation d'air comprimé lors de la manipulation de pièces étanches à l'air
Applications
◇ Le générateur de vide à plusieurs étages convient à la manipulation de cartons,
matériaux d'emballage et matériaux poreux
◇ Utilisé pour les conditions de travail nécessitant un grand débit de vide, une évacuation rapide
et moins de consommation d'air
Générateur de vide à plusieurs étages de la série AM/AL/AH 0
Structure
◇(1) Le corps principal
◇ (2) Port de détection de vide
◇ (3) Silencieux
◇ (4) Unport d'alimentation infrarouge
◇ (5) Support de montage
◇ (6) ESSystème d'économie d'énergie
Générateur de vide à plusieurs étages de la série AM/AL/AH 1
SUIS  25L  -ANNONCE  -N / A  -ES
①    ②        ③     ④      ⑤      ⑥
①Série ②Spécification ③Plaque de connexion ④5guérir ⑤Clapet anti-retour   ⑥Dispositif de contrôle
Type universel AM
(-92kPa)

25L 50L 75L


100L 125L 150L

D


B

N-NBR


E-EPDM

 Nil-Default, sans clapet anti-retour
A-Avec anti-retour

  Nil-Default, sans


 dispositif de contrôle
AL-Large type de débit à vide
(-81kPa)		 25 50 75  ANNONCE Frottement F-Fuoineber


  B-Système d'économie d'énergie
100 125 150  E

  uniquement pour AM-25L/50L
Type AH-niveau de vide élevé

(-100,8kPa)
40 120		 (Voir tableau 1)

  AL-25/50


  AH-40
Tableau des plaques de connexion1
 Connexion
  plaque		 Air fournir port( ')Vide port( )Échappement port( Connexion
plaque  matériel		 En vigueur vide gène rateur
 D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
 B NPSF1/8 NPT3/4 NPT3/4 PPS
 ANNONCE G1/4 G3/4 G3/4 Alliage d'aluminium
 E NPT1/4 NPT3/4 NPT3/4 Alliage d'aluminium
 D G1/4 G1" G1" PPS AM125-150,AL125-150
 B NPT1/4 NPT1" NPT1" PPS
 ANNONCE G1/4 G1" G1" Alliage d'aluminium
 E NPT1/4 NPT1" NPT1" Alliage d'aluminium
Sélection -Série AM
  Modèle/
  Spécification		 25L 50L 75L 100L 125L 150L
  AM□-DN AM25L-DN AM50L-DN AM75L-DN AM100L-DN AM125L-DN AM150L-DN
  AM□-ADN AM25L-ADN AM50L-ADN AM75L-ADN AM100L-ADN AM125L-ADN AM150L-ADN
  AM□-ADN-ES AM25L-ADN-ES AM50L-ADN-ES - - -- -
  AM□-BN AM25L-BN AM50L-BN AM75L-BN AM100L-BN AM125L-BN AM150L-BN
  AM□-BNA AM25L-BNA AM50L-BNA AM75L-BNA AM100L-BNA AM125L-BNA AM150L-BNA
  AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
  AM□-AD-NA AM25L-AD-NA AM50L-AD-NA AM75L-AD-NA AM100L-AD-NA AM125L-AD-NA AM150L-AD-NA
  AM□-AD-NA-E5 AM25L-AD-NA-ES AM50L-AD-NA-ES - - - -
  AM□-EN AM25L-FR AM50L-FR AM75L-FR AM100L-FR AM125L-FR AM150L-FR
  AM□-ENA AM25L-ENA AM50L-ENA AM75L-ENA AM100L-ENA AM125L-ENA AM150L-ENA
Série Sélection-AL
Modèle/
Spécification		 25  50  75  100  125  150
AL□-DN AL25-DN AL50-DN AL75-DN AL100-DN AL125-DN AL150-DN
AL□-ADN AL25-ADN AL50-ADN AL75-ADN AL100-ADN AL125-ADN AL150-ADN
AL□-ADN-ES AL25-ADN-ES AL50-ADN-ES - - - -
AL□-BN AL25-BN AL50-BN AL75-BN AL100-BN AL125-BN AL150-BN
AL□-BNA AL25-BNA AL50-BNA AL75-BNA AL100-BNA AL125-BNA AL150-BNA
AL□-AD-N AL25-AD-N AL50-AD-N AL75-AD-N AL100-AD-N AL125-AD-N AL150-AD-N
AL□-AD-NA AL25-AD-NA AL50-AD-NA AL75-AD-NA AL100-AD-NA AL125-AD-NA AL150-AD-NA
AL□-AD-NA-ES AL25-AD-NA-ES AL50-AD-NA-ES - - - -
AL□-FR AL25-FR AL50-FR AL75-FR AL100-FR AL125-FR AL150-FR
AL□-ENA AL25-ENA AL50-ENA AL75-ENA AL100-ENA AL125-ENA AL150-ENA
Sélection -Série AH
Modèle/
Spécification		 40  120
AHO-DN AH40-DN AH120-DN
AHO-ADN AH40-ADN AH120-ADN
AH□-ADN-ES AH40-ADN-ES -
AH□-BN AH40-BN AH120-BN
AH□-BNA AH40-BNA AH120-BNA
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-NA AH40-AD-NA AH120-AD-NA
AH□-AD-NA-ES AH40-AD-NA-ES -
AH□-FR AH40-FR AH120-FR
AHO-ENA AH40-ENA AH120-ENA
Paramètres techniques
Modèle Noté air
fournir pression
bar		 Max.
niveau de vide
-kRa		 Max.
vide couler
NL/min		 Air
consommation
NL/min		 Bruit
niveau
dB(A)		 Fonctionnement
température
℃		 Poids
g		 Recom
(Tuyau extérieur dia.
Alimentation en air port		 réparé tuyau diamètre mm
(Filaire tuyau intérieur.)
Vide port
AL25 6.0  81  360  105  81  -10~80 675  φ8 φ19
AL50 6.0  81  640  215  81  -10~80 675  φ10 φ19
AL75 6.0  81  850  320  81  -10~80 837  φ10 φ25
AL100 6.0  81  990  390  82  -10~80 837  φ10 φ25
AL125 6.0  81  1 170 480  82  -10~80 1 075 φ12 φ32
AL150 6.0  81  1 230 620  81  -10~80 1 075 φ12 φ32
AH40 6.0  99,8  150  155  81  -10~80 675  φ10 φ19
AH120 6.0  100,8  530  440  81  -10~80 837  φ12 φ19
Paramètres techniques
Modèle Air classé
pression d'alimentation
bar		 Max.
vide niveau
-kPa		 Max.
vide couler
NL/min		 Air
consommation
NL/min		 Bruit
niveau
dB(A)		 Fonctionnement
température
℃		 Poids
g		       Recom
(Houe autérdia.
Port d'approvisionnement aérien		 mendedhoseda.mm
(Mredhoseinner dia.)
Port d'aspiration
AM25L 3.4  92  360  116  80  -10~80 675  φ8 φ19
AM50L 3.4  92  600  230  81  -10~80 675  φ8 φ19
AM75L 3.4  92  760  365  81  -10~80 837  φ10 φ25
AM100L 3.4  92  850  445  81  -10~80 837  φ10 φ25
AM125L 3.4  92  1 150 545  82  -10~80 1 075 φ12 φ32
AM150L 3.4  92  1 200 655  82  -10~80 1 075 φ12 φ32
AM25L 6.0  89  420  185  80  -10~80 675  φ8 φ19
AM50L 6.0  89  700  370  81  -10~80 675  φ8 φ19
AM75L 6.0  89  950  610  81  -10~80 837  φ10 φ25
AM100L 6.0  89  1 010 720  81  -10~80 837  φ10 φ25
AM125L 6.0  89  1 400 780  82  -10~80 1 075 φ12 φ32
AM150L 6.0  89  1 500 810  82  -10~80 1 075 φ12 φ32
Débit de vide (NL/min) à différents niveaux de vide (-kPa)
Modèle Air fournir
pression
bar		 Air
consommation
  NL/min		 0  10  20  30  40  50  60  70  80  90  Max.
vide  niveau
-kPa
AM25L 3.4  116  360  180  115  80  43  30  22,5  15,5  7.5  21.2  92
AM50L 3.4  230  600  320  250  135  75  60  46  30  13  1,5  92
AM75L 3.4  365  760  445  340  175  110  85  70  43  20  1.8  92
AM100L 3.4  445  850  550  430  280  145  115  85  60  28  2.2  92
AM125L 3.4  545  1 150 760  530  350  180  148  115  78  34,5  3.5  92
AM150L 3.4  655  1 200 830  550  360  215  170  130  90  36  5  92
AM25L 6.0  185  420  240  125  100  82  65  38  12,5  3.5  - 89
AM50L 6.0  370  700  510  290  195  160  115  70  22  8  - 89
AM75L 6.0  610  950  710  380  285  230  170  100  32  11  - 89
AM100L 6.0  720  1 010 800  460  385  310  215  125  42  15,5  - 89
AM125L 6.0  780  1 400 1 120 560  490  355  260  150  50  25  - 89
AM150L 6.0  810  1 500 1 110 630  560  385  315  210  65  26  - 89
Générateur de vide à plusieurs étages de la série AM/AL/AH 2
Etemps de vide (s/L) pour atteindre différents niveaux de vide (-kPa)
Modèle Alimentation en air
pression
bar		 Air
consommation
NL/min		   10  20    30  40    50    60  70    80  90  Max.
vide  niveau
-kPa
AM25L 3.4  116  0,022  0,060  0,110  0,210  0,400  0,650  0,950  1.600  4.000  92
AM50L 3.4  230  0,014  0,031  0,060  0,100  0,200  0,340  0,500  0,800  2.500  92
AM75L 3.4  365  0,012  0,029  0,058  0,095  0,180  0,310  0,460  0,890  1.500  92
AM100L 3.4  445  0,010  0,025  0,043  0,075  0,110  0,190  0,270  0,450  1.200  92
AM125L 3.4  545  0,006  0,015  0,029  0,052  0,085  0,145  0,202  0,330  1h00  92
AM150L 3.4  655  0,005  0,013  0,027  0,045  0,070  0,105  0,230  0,460  0,900  92
AM25L 6.0  185  0,018  0,050  0,080  0,018  0,250  0,400  0,620  1.550  - 89
AM50L 6.0  370  0,010  0,022  0,048  0,080  0,110  0,200  0,350  0,780  - 89
AM75L 6.0  610  0,009  0,019  0,045  0,075  0,130  0,180  0,310  0,700  - 89
AM100L 6.0  720  0,007  0,018  0,038  0,055  0,080  0,120  0,190  0,470  - 89
AM125L 6.0  780  0,005  0,013  0,026  0,045  0,062  0,115  0,194  0,560  - 89
AM150L 6.0  810  0,003  0,009  0,014  0,03  0,060  0,095  0,200  0,800  - 89
·
Débit de vide (NL/min) à différents niveaux de vide (-kPa)
Modèle Alimentation en air
pression
bar		 Air
consommation
NL/min		 0  10  20  30  40  50  60  70  Max.
niveau de vide
-kPa
AL25 6.0  105  360  196  135  85  45  36  27  17  81
AL50 6.0  215  640  320  205  145  95  65  45  25  81
AL75 6.0  320  850  430  320  190  130  105  65  40  81
AL100 6.0  390  990  580  460  300  185  130  95  52  81
AL125 6.0  480  1 170 720  541  350  200  150  125  65  81
AL150 6.0  620  1 230 760  560  410  210  160  148  85  81
Temps d'évacuation (s/L) pour atteindre différents niveaux de vide (-kPa)
Modèle Air fournir
pression
bar		 Air
consommation
NL/min		   10  20  30  40  50  60  70  Max.
vide  niveau
-kPa
AL25 6.0  105  0,030  0,060  0,100  0,200  0,390  0,580  0,870  81
AL50 6.0  215  0,018  0,039  0,066  0,120  0,200  0,310  0,510  81
AL75 6.0  320  0,010  0,020  0,040  0,080  0,120  0,200  0,310  81
AL100 6.0  390  0,008  0,017  0,032  0,050  0,090  0,130  0,220  81
AL125 6.0  480  0,006  0,016  0,026  0,045  0,078  0,110  0,180  81
AL150 6.0  620  0,005  0,014  0,024  0,040  0,071  0,100  0,160  81
Générateur de vide à plusieurs étages de la série AM/AL/AH 3
Débit de vide (NL/min) à différents niveaux de vide (-kPa)
Modèle Air  fournir
pression
bar		 Air
consommation
NL/min		 0  10  20  30  40  50  60  70  80  90  99       Max.
vide  niveau
       -kPa
AH40 6.0  155  150  145  105  52,5  27,5  20,5  15,0  8.5  5.5  3.0  0,2  99,8
AH120 6.0  440  530  420  265  141,0  85,0  65,0  45,0  33,0  21,5  6.0  0,5  100,8
Temps d'évacuation (s/L) pour atteindre différents niveaux de vide (-kPa)
Modèle Air  fournir
pression
bar		         Air
consommation
    NL/min		 10  20  30  40  50  60  70  80  90  99         Max.
vide  niveau
      -kPa
AH40 6.0  155  0,04  0,08  0,18  0,32
0,14		 0,64  1h30  1,80  2,60  3,90  9.8  99,8
AH120 6.0  440 0,02  0,04  0,08  0,25  0,38  0,66  1.08  3,60  8.5  100,8
Générateur de vide à plusieurs étages de la série AM/AL/AH 4Générateur de vide à plusieurs étages de la série AM/AL/AH 5Générateur de vide à plusieurs étages de la série AM/AL/AH 6
◇ Remarque : le kit d'accessoires de montage comprend 2 supports de type L et 4 vis pour les plaques de connexion B et E.

Q : Pourriez-vous offrir les aperçus gratuits ?

R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou WhatsApp 0086 15168536055

Q : Quelle est la portée de votre activité ?

R : Notre champ d’activité estservice de pièces d'automatisation pour exportateurs avec conteneur plein et ventecylindre d'air, traitement de la source d'air, électrovanne,vanne d'air,motoriser la vanne,Valve en laiton, valve hydraulique, cylindre hydraulique, air et huileconvenable, manomètreetc .

Question :WQuels types de produits pouvez-vous fabriquer ?

R : Nous pouvons fabriquer de nombreux types d’acier inoxydable, laiton, aluminiumtransformation des matériaux.comme hautpression Vanne / électrovanne / vanne électrique /vanne d'eau/vanne pneumatique/cylindre pneumatique/vanne hydraulique/accumulateur hydrauliqueproduits et ainsi de suite.

Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?

R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnel à fabriquer. Mais vous devez nous donner l'autorisation si c'est possible.

Q : Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques célèbres et originaux ?

R : Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.

Question : Y a-t-il une garantie disponible ?

R: oui, normalement les produits bénéficient d'une garantie de qualité d'un an.

Q : Le connecteur est-il dans le système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?

UN: Le filetage G est cylindrique et ne se ferme pas tout seul, ce qui nécessite des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques et les filetages interne et externe deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue grâce à la déformation des filetages, et un mastic ou un ruban adhésif est généralement utilisé conjointement pour améliorer l'effet d'étanchéité.

Le filetage G est un tuyau droit cylindrique utilisé pour les connexions non scellées ; Le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; Le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.

Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?

A : 1MPa=10bar≈145psi≈10kg

Q : Qu’est-ce qui cause généralement l’épuisement des bobines d’électrovanne ?

R : tension et Hz incorrects, commutations fréquentes, tête pilote entrant dans le liquide, problème de noyau de valve et de ressort,environnement vibrations chaudes et fortes, etc.

Question : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?

Point de mise au point Contre-mesures pour les environnements à haute température Contre-mesures pour les environnements extrêmement froids
Scellés Caoutchouc fluoré, PTFE Nitrile basse température, caoutchouc silicone, polyuréthane
Lubrification Graisse synthétique haute température (faible volatilité) Graisse basse température (faible point d'écoulement, faible viscosité)
Traitement de l'alimentation en air Renforcer le refroidissement, élimination efficace de l'eau Séchage à point de rosée ultra bas (type réfrigération + adsorption), traçage thermique
Composants métalliques Espace libre pour l'expansion de la réserve Sélectionnez des matériaux résistants à basse température, évitez les fuites dues au retrait à froid
Composants de contrôle Bobines à haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie Installer des caissons d'isolation, du chauffage local, éviter la condensation froide
Installation Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique Évitez l'exposition au vent et à la neige, enveloppez-les avec des matériaux d'isolation thermique


Produit Tag:

valve électrique pneumatique,

soupape à air pneumatique,

soupape de commande directionnelle pneumatique

Coordonnées
Ningbo Sanmin Import And Export Co.,Ltd.

Personne à contacter: Ina Chen

Téléphone: 0086-15168536055

Télécopieur: 86-574-88915660

Envoyez votre demande directement à nous (0 / 3000)

À propos

Electrovanne pneumatique

G / Le TNP filètent la série pilote interne pneumatique de la vanne électromagnétique de vanne électromagnétique 4N300 3NV300

3 vanne électromagnétique pneumatique de position de la manière 2 4V soupape de commande pneumatique de 400 séries

Mini position 5/2 5/3 antipoussière pneumatique de la vanne électromagnétique SY5000 220VAC

Valve pneumatique d'impulsion

Ressort inclus d'acier inoxydable de la valve 321 d'impulsion de diaphragme d'air pur double

QG-Y-25 type GOYEN valve impulsion série semblable pneumatique G1 incorporé « diaphragme simple

Valve pneumatique incorporée d'impulsion de double diaphragme - 25 | la température de 60 ℃

LAISSEZ UN MESSAGE

Politique de confidentialité | Chine Bon Qualité Electrovanne pneumatique Fournisseur. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
