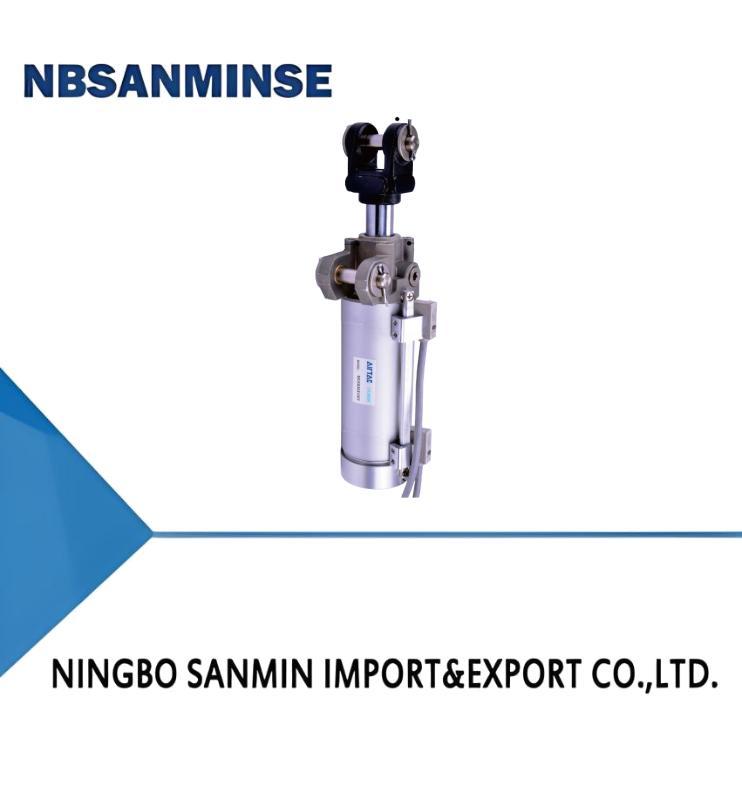

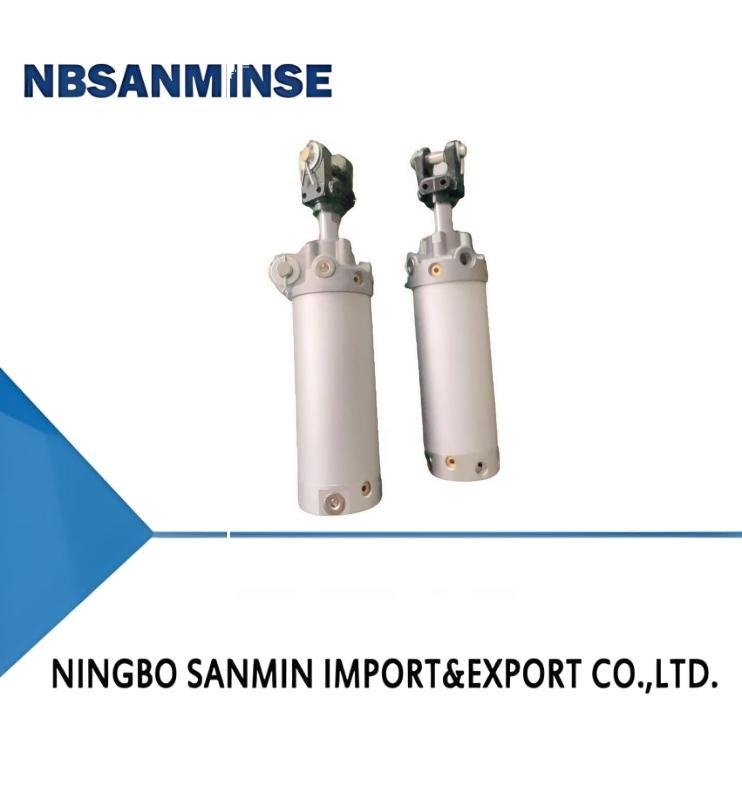

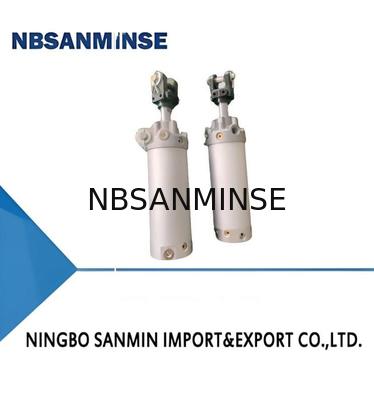

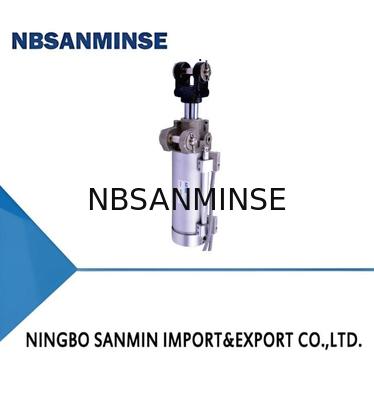

Description de produit
Conception à l'épreuve de la poussière et à l'élimination des scories de soudage:
Il y a un anneau de poussière dans la couverture avant,
et il est ferme et durable qui peut éviter la poussière et
cylindres de rupture de la scorie de soudage par éclaboussure.
Il est plus fiable qu'un casque antipoussière.
Yknuckle est disponible:
Différents types de capteurs sont disponibles.
1.Le capteur anti-magnétique doit être utilisé avec le
Pour plus de détails, voir page P335.
2.Les capteurs communs ((DMSG/EMSG,CMSG) doivent être utilisés avec
le support du capteur ((F-MCK40G).Veuillez vous référer à la
les capteurs pour plus de détails sur le capteur DMSG/EMSG et le capteur CMSG
les détenteurs doivent être commandés séparément.La méthode de commande et de montage sont les suivantes:
À l' ennui
taille |
Rameau
taille |
Acteur type |
Pression de fonctionnement (MPa) |
| 0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
| 40 |
20 |
Le double.
acteur |
Côté poussée |
125.6 |
251.2 |
376.8 |
502.4 |
628.0 |
753.6 |
879.2 |
1004.8 |
| Tirer sur le côté |
94.2 |
188.4 |
282.6 |
376.8 |
471.0 |
565.2 |
659.4 |
753.6 |
| 50 |
20 |
Doublej
Le rôle |
Côté poussée |
196.3 |
392.6 |
588.9 |
785.2 |
981.5 |
1177.8 |
1374.1 |
1570.4 |
| Tirer sur le côté |
164.9 |
329.8 |
494.7 |
659.6 |
824.5 |
989.4 |
1154.3 |
1319.2 |
| 63 |
20 |
Le double.
actif |
Côté poussée |
311.7 |
623.4 |
935.1 |
1246.8 |
1558.5 |
1870.2 |
2181.9 |
2493.6 |
| Côté de l'iPull |
280.3 |
560.6 |
840.9 |
1121.2 |
1401.5 |
1681.8 |
1962.1 |
2242.4 |
| 80 |
25 |
Le double.
acteur |
Côté poussée |
502.6 |
005.2 |
1507.8 |
2010.4 |
2513.0 |
3015.6 |
3518.2 |
4020.8 |
| Tirer sur le côté |
453.6 |
907.2 |
1360.8 |
1814.4 |
2268.0 |
2721.6 |
3175.2 |
3628.8 |
Installation et utilisation
1Dans des situations normales telles que l'emballage des bords, l'installation, les essais de déformation, etc., un cylindre standard est suggéré.
2.En cas de champ magnétique élevé généré par le soudage à proximité, une bouteille de pinceau de soudage anti-magnétique doit être utilisée et l'interrupteur de capteur anti-magnétique correspondant doit être assorti.
3Avant la connexion du cylindre, la poussière doit être éliminée pour éviter qu'elle ne pénètre dans le cylindre.
4.Le milieu utilisé par la bouteille doit être filtré à 40 μm ou moins.
5Dans un environnement à haute température, la bouteille de résistance à haute température doit être sélectionnée.Les mesures de protection contre le gel doivent être prises dans un environnement à basse température afin d'éviter que l'eau ne gèle dans la bouteille..
6.Si la bouteille n'est pas utilisée pendant une longue période, veuillez prévenir la surface de la rouille.Les entrées et les sorties doivent avoir des bouchons antipoussière et également diffuser l'huile pour éviter la rouille
Exemples d'applications
Spécification
| À l' ennui taille ((mm) |
40 |
50 |
63 |
80 |
| Type d'action |
Deux rôles |
| Fluide |
Air (à filtrer par un filtre de 40 μm) |
| Pression de fonctionnement |
0Pour les appareils à combustion électrique, la valeur de la combustion électrique doit être supérieure ou égale à: |
| Pression à l'épreuve |
1Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées: |
| Température |
-20 à 70 °C |
| Plage de vitesse |
50 à 500 mm/s |
| Type de coussin |
Coussin variable pour le couvercle arrière ou le couvercle avant (facultatif) |
| Ventilateur à régulation de vitesse |
Réglage standard des couvercles |
| Lubrification |
Pas nécessaire |
| Type d'installation |
autres, à deux ou à trois rouleaux |
| Taille du port [note 1] |
Un quart de pouce |
3/8" |
Caractéristique du produit
1Il convient aux ateliers de soudage automatisé.
2.Il y a un anneau de dépoussiérage sur le couvercle avant, et il est ferme et durable, ce qui peut éviter la poussière et la
Il est plus fiable que le casque antipoussière.
3.Il s'adapte à l'environnement de travail où il y a un fort champ magnétique, s'il utilise
l'interrupteur de capteur qui est doté d'un aimant fort et d'un champ magnétique anti-fort.
4L'interface d'entrée est facultative sur trois côtés; le réglage du tampon et le réglage de la limite de vitesse sont intégrés.
5Il existe différents types de commutateurs de capteurs.
[Note1]En cas de champ magnétique puissant, le commutateur du capteur doit être assorti à celui du fort aimant.Veuillez consulter la page 335 pour les options.
Structure interne et matériau des pièces principales
| ArticleBore taille |
40 |
50 |
63 |
| Une |
162 |
165 |
167 |
| AC |
59 |
65 |
67 |
| AE |
20 |
22 |
23 |
| C |
76 |
80 |
87 |
| D |
84 |
87 |
89 |
| E |
47 |
57 |
70 |
| M |
52 |
60 |
74 |
N
(Nombre de trous) |
Coussins variables
pour les couvertures arrière et avant |
6 |
6 |
6 |
Coussins variables
pour le couvercle arrière |
2 |
2 |
2 |
| P ((Porte d'entrée et de sortie) |
Un quart de pouce |
| - Je vous en prie. |
20 |
19 |
19 |
| PB |
9 |
9.5 |
9.5 |
| TempTypes |
Les États membres doivent: |
| Commutez la logique |
Transistors sans contact, de type normalement ouvert |
| Type de capteur |
Transistors à deux lignes, non-polarité. |
| Voltage de fonctionnement ((V) |
10 à 30 V/DC |
| Max.Current de commutation |
100 mA au maximum. |
| Rating de changement |
3W au maximum. |
| courant anti-magnétique |
Pour les appareils à commande numérique |
| Baisse de tension |
4.8V max.@100mA en courant continu |
| Courant de fuite |
0.6mA maximum.@30V de courant continu |
| Min.courant de fonctionnement |
3 mA Min. |
| Indicateur |
Plage fixe:LED verte;Plage hors table:LED rouge |
| Les câbles |
中5.3/0.5SQ×2C×3m/huile résistant, retardé à la flamme, PVC flexible/grave |
| Sensitivité |
30 à 40 Gauss |
| Max.Fréquence |
8 Hz |
| Plage de température |
-10 à 70 °C |
| Le choc |
50 m/s2 |
| Vibration |
9 m/s2 |
| Protéger |
Pour les appareils électroniques |
| Circuit de protection |
Transistor sans contact, suppression des surtensions |
| Grade de résistance au feu |
Le produit doit être présenté dans la boîte de conserve. |
