Aperçu ProduitsElectrovanne pneumatiqueCompensateur de niveau robuste à double ressorts série PSPD

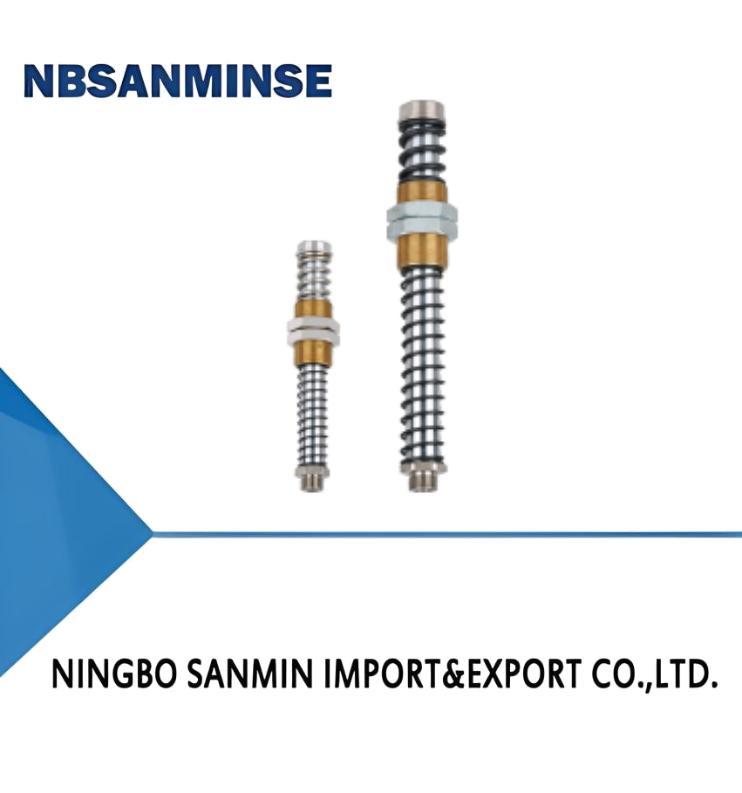

PSPD Series Double Springs Heavy-duty Level Compensator
PSPD Series Double Springs Heavy-duty Level Compensator
Contactez

Compensateur de niveau robuste à double ressorts série PSPD

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Nom de marque: NBSANMINSE
Model Number: PSPD-E25G2M-M20

Détail Infomation
Pretightening force(1) N: 8.6 Elastic force(2) N: 16.8
Vertical load(3) N: 2400 Working temperature ℃: 0~80
Weight g: 181

Description de produit

Caractéristiques
◇ La douille sans huile et résistante à l'usure est intégrée dans le manchon de guidage
◇ Avec des ressorts à double tampon
◇ Le type non rotatif peut être sélectionné
◇ Diverses spécifications de course tampon sont disponibles
Avantages
◇ Réduire l'usure du produit, améliorer la durée de vie des produits
et réduire le bruit
◇ Contact flexible avec des pièces fragiles, compenser la hauteur
différence des pièces
◇ Convient pour le positionnement précis de la ventouse ovale
◇ Convient à diverses conditions de travail
Applications
◇ Convient pour la manipulation de pièces lourdes, telles que les tôles d'acier
◇ Convient aux conditions de travail qui nécessitent un contact flexible
et l'absorption des chocs lors du transport d'objets, tels que le verre
◇ Convient pour une utilisation dans un environnement difficile
◇ Le compensateur de niveau non rotatif convient à la ventouse ovale
◇ La structure de tampon à double ressort peut empêcher l'impact sur le
extrémité de la tige de support lors de la manipulation de la pièce et de son retournement
Compensateur de niveau robuste à double ressorts série PSPD 0
Structure
◇ (1) Vaccouplement du générateur de vide
◇ (2) Ressort
◇ (3) Écrou de montage
◇ (4) Manchon de guidage
◇ (5) Ressort
◇ (6) Raccord de ventouse
Compensateur de niveau robuste à double ressorts série PSPD 1
PSPD   -E   25   R   G3M   -M30
①      ②        ③      ④      ⑤      ⑥
①Série ②Type de tampon ③Course du tampon ④Type rotatif ⑤Raccord de ventouse ⑥Filetage de montage
   P5PD E-Ressort externe 25  Nil-Rotation verticale G2M-Filetage mâle G1/4 M20-M20×1.5


50  R-Non rotatif vertical G3M-Filetage mâle G3/8 M30-M30×1.5

90
G4M-Filetage mâle G1/2
Sélection
   Modèle/Filetage de raccordement
G2M RG2M G3M RG3M G4M  RG4M
PSPD-E25G2M-M20
PSPD-E50G2M-M20		 PSPH-E25RG2M-M20
PSPH-E50RG2M-M20		 PSPD-E25G3M-M30
PSPD-E50G3M-M30		 PSPD-E25RG3M-M30
PSPD-E50RG3M-M30		 PSPD-E25G4M-M30
PSPD-E50G4M-M30		  PSPD-E25RG4M-M30
 PSPD-E50RG4M-M30

PSPD-E90G3M-M30 PSPD-E90RG3M-M30 PSPD-E90G4M-M30  PSPD-E90RG4M-M30
Technique  paramètres
 Modèle Force de prétension(1)
N		 Élastique force(2)
N		 Vertical charge(3)
N		 Fonctionnement température
℃		   Poids
       g
 PSPD-E25(R)G2M-M20
 PSPD-E50(R)G2M-M20
 PSPD-E25(R)G3M-M30
 PSPD-E50(R)G3M-M30		 8.6
14.4		 16.821  2,400 0~80 181
2,400 0~80 207
24  74.5  4,800 0~80 507
7.5  61  4,800 0~80 600
 PSPD-E90(R)G3M-M30 25.2  73.7  4,800 0~80 754
 PSPD-E25(R)G4M-M30
 PSPD-E50(R)G4M-M30		 24  74.5  4,800 0~80 515
7.5  61  4,800 0~80 608
 PSPD-E90(R)G4M-M30 25.2  73.7  4,800 0~80 762
◇ Remarque : 1. La force de prétension est la force élastique du ressort lorsque le ressort est comprimé à l'état naturel
2. La force élastique est la force élastique du ressort lorsque le compensateur de niveau est comprimé à 50 % de la course, il est suggéré que la course comprimée de travail réelle du compensateur de niveau ne dépasse pas 50 % de sa course comprimée maximale
3. La charge verticale fait référence à la tension verticale maximale que le compensateur de niveau peut supporter à l'état statique
4. Lorsque le compensateur de niveau est installé horizontalement, la pièce produira une gravité perpendiculaire à la direction du compensateur de niveau,
Si la gravité est supérieure à la plage de charge horizontale, le ressort peut se coincer
