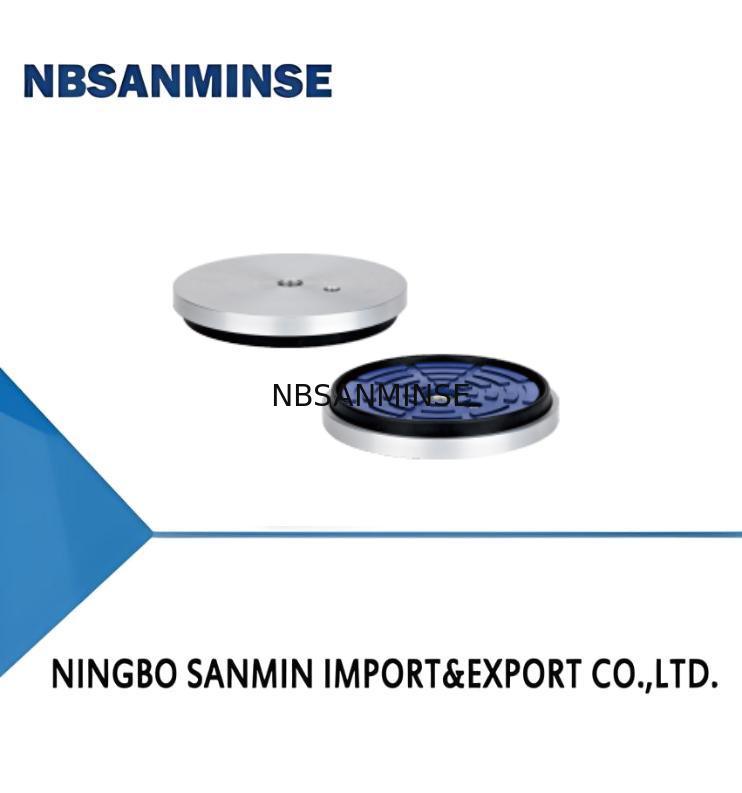

Ventouse plate série SFK spéciale pour les objets à surface rugueuse

Ventouse plate série SFK spéciale pour les objets à surface rugueuse
SFK Series Flat Suction Cup Special for Objects with Rough Surface
Ventouse plate série SFK spéciale pour les objets à surface rugueuse Ventouse plate série SFK spéciale pour les objets à surface rugueuse

Image Grand :  Ventouse plate série SFK spéciale pour les objets à surface rugueuse

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NBSANMINSE
Certification: ISO9001
Numéro de modèle: Le code de référence est le SFK110E.
Conditions de paiement et expédition:
Quantité de commande min: 10pcs
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5-30days
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 10 000 pièces
Contact

Ventouse plate série SFK spéciale pour les objets à surface rugueuse

description de
Force d'arrachement N: 480 Volume intérieur: ³ de 70 cm
Rayon de courbe minimum de la pièce: 300 mm Poids: 465g
Diamètre de tuyau recommandé: 10 mm
Mettre en évidence:

Ventouse plate pour surfaces rugueuses

,

Ventouse pneumatique série SFK

,

Ventouse pour surface rugueuse avec garantie

Caractéristiques
• La bague d'étanchéité est en caoutchouc mousse EPDM flexible
• Structure de support interne de grande surface
• Petit volume interne
• Différentes tailles sont disponibles
Avantages
• Convient aux pièces avec des surfaces rugueuses ou inégales
• Résistance au glissement. Empêche la déformation permanente des pièces minces
• Cycle de travail court
• Convient aux pièces de différentes tailles et formes
Applications
• Manipulation de pièces avec des surfaces inégales, telles que les tôles d'acier gaufrées,
le verre décoratif, l'ardoise brute, les plaques de bois, etc.
• Une valve tactile est optionnelle, qui fermera la chambre à vide lorsqu'elle détectera que
les ventouses n'entrent pas en contact avec les pièces, afin d'éviter les fuites de vide
Ventouse plate série SFK spéciale pour les objets à surface rugueuse 0
Structure
• Conception à structure divisée, les pièces d'usure peuvent être remplacées séparément
• Orifice fonctionnel séparé est équipé
• Remarque : Le trou fileté fonctionnel est scellé avec un bouchon lors de la
livraison. Sceller le filetage avec de la colle à fileter ou du ruban brut
lors du raccordement
Ventouse plate série SFK spéciale pour les objets à surface rugueuse 1

SFK 110 E -G4F -V
①       ②③    ④  ⑤
Série Diamètre Matériau
&Dureté		 Filetage de raccordement ⑤Spécification spéciale
 SFK 110-φ110mm E-EPDM 20  Nil-Bague d'étanchéité uniquement Nil-Standard

160-φ160mm

G4F-Filetage femelle G1/2 V-Avec valve tactile
200-φ200mm



250-φ250mm



Sélection
Modèle Filetage de raccordement
F-Filetage femelle
SFK110E SFK110E-G4F SFK110E-G4F-V
SFK160E SFK160E-G4F SFK160E-G4F-V
SFK200E SFK200E-G4F SFK200E-G4F-V
SFK250E SFK250E-G4F SFK250E-G4F-V
Paramètres techniques
Modèle Force d'arrachement
N
Volume interne		 cm³
Rayon de courbure min. de la pièce, mm		 Poids g Diamètre de tuyau recommandé mm
MPQ		 pcs
SFK110
480 70  300  465  10  1  • Remarque : Niveau de vide de test -60kPa, pièce avec une surface lisse et propre. Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité.
1080 145  600  935  10  1  • Remarque : Niveau de vide de test -60kPa, pièce avec une surface lisse et propre. Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité.
1800 225  1000  1445  12  1  • Remarque : Niveau de vide de test -60kPa, pièce avec une surface lisse et propre. Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité.
2800 360  1500  2225  12  1  • Remarque : Niveau de vide de test -60kPa, pièce avec une surface lisse et propre. Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité.

Les données peuvent être différentes selon les différentes surfaces de la pièce
Ventouse plate série SFK spéciale pour les objets à surface rugueuse 2Ventouse plate série SFK spéciale pour les objets à surface rugueuse 3
