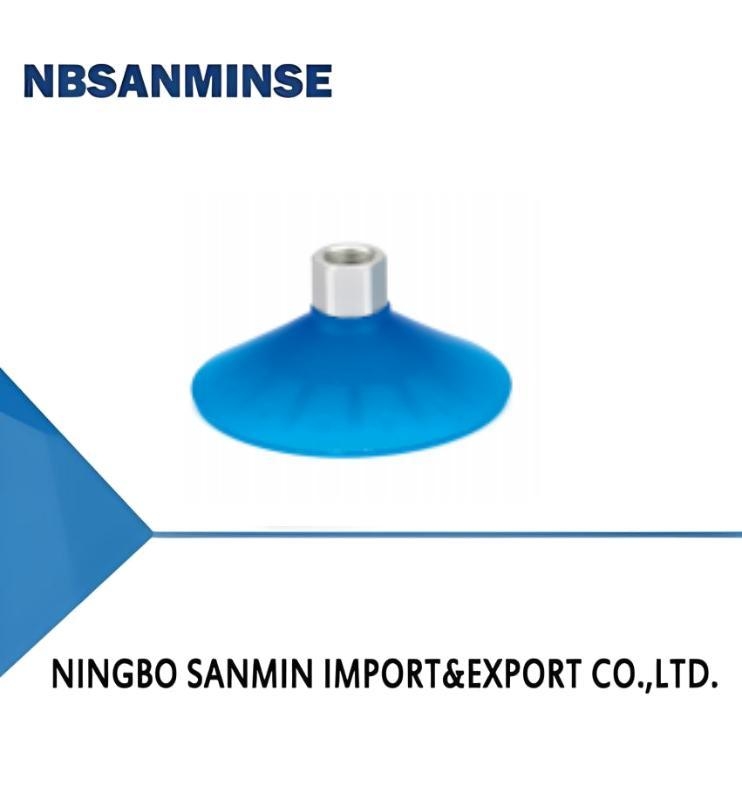

Ventouse plate série SDM spéciale pour tôle métallique

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Nom de marque:	NBSANMINSE
Model Number:	SDM100

Détail Infomation
Pull-out force N:	375	Inner volume cm³:	56
Min.curve radius of workpiece mm:	160	Recommended hose dia. mm:	8
Weight g:	62

Description de produit

Caractéristiques

◇ Matériau PU

◇ Épaissir l'épaisseur de la paroi, conception de la structure de nervure renforcée interne

Avantages

◇ Longue durée de vie, excellente résistance à l'usure, résistance à l'ozone, résistance à l'huile

◇ Empêcher efficacement la déformation de la tôle pendant la manipulation

Applications

◇ Manipulation de tôles et de plaques d'aluminium sans déformation

Structure

◇ Conception de structure fendue, les pièces d'usure peuvent être remplacées séparément

SDM 100 U -G3F
① ② ③ ④
Série SDM		Diamètre			Matériau &Dureté			Connexion filetage
		100-100mm			U-PU	70		Néant-Aspiration cuponly
								G2F-Filetage femelle G1/4
								G3F-G3/8 femelle filetage
Sélection
Modèle			Connexion filetage G2F				G3F
SDM100U			SDM100U-G2F				SDM100U-G3F
Paramètres techniques
Modèle	Force d'arrachement NVolume interne		cm³ Rayon de courbure min. de	pièce mm Poids g375			dia. mm	MPQ pcs SDM100 375	56 160
62	8		1	◇ Remarque : Niveau de vide de test -60 kPa, pièce avec une surface lisse et propre. Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité.			Les données peuvent être différentes selon les différentes surfaces de la pièce.	Dimensions (mm)
