Aperçu ProduitsElectrovanne pneumatiqueSérie SBA 1.5 Ventouse à soufflet
SBA Series 1.5 Bellows Suction Cup
SBA Series 1.5 Bellows Suction Cup
Contactez

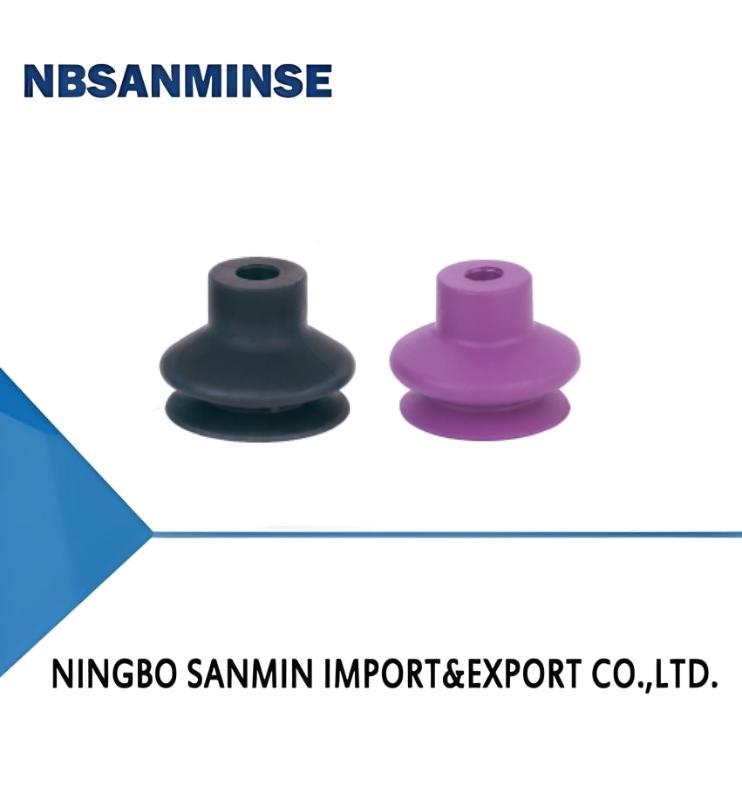

Série SBA 1.5 Ventouse à soufflet

Quantité de commande min : 100PCS Détails d'emballage : sacs en plastique
Délai de livraison : 5-30days Capacité d'approvisionnement : 10 000 pièces
Lieu d'origine: Chine Nom de marque: NBSANMINSE
Numéro de modèle: SBA6

Détail Infomation
Force d'arrachement N: 1.4 Volume intérieur en cm3: 0.1
Radius min. de courbure de la pièce en mm: 2 Dia de tuyau recommandé.: 4
Pièces MPQ: 10
Mettre en évidence:

Coupe d'aspiration à souffle de la série SBA

,

1.5 souffle à aspirateur

,

à l'aide d'un dispositif d'aspiration de soupape magnétique pneumatique

Description de produit

Caractéristiques
◇ 1.5 Les clous
◇ Des matériaux spéciaux résistant aux températures élevées sont optionnels.
◇ Des tailles différentes sont disponibles.
Les avantages
◇ Facile à ajuster à la surface inégale de la pièce, elle a un effet tampon
◇ Savoir manipuler une pièce à haute température
◇ L'appareil peut être utilisé plusieurs fois, ce qui réduit considérablement les coûts pour le client.
◇ Convient pour des pièces de différentes tailles et formes
Applications
◇ Manipulation des pièces de travail dont la surface est inégale, comme le carton,
en carton, en pièces à camoufler, en tuyaux, etc.
◇ Manipulation des pièces d'injection en plastique à haute température, des tôles,
le verre, etc.
◇ Traiter les plaques de bois et d'acier lisses, etc.
Série SBA 1.5 Ventouse à soufflet 0
La structure
◇ 1.5 Boucles, course compressée à grande vitesse
◇ La coupe et le dispositif d'aspiration sont de structure divisée, avec des pièces usées
peut être remplacé séparément
◇ La prise sans marque est facultative, pour une prise sans marque
Série SBA 1.5 Ventouse à soufflet 1
  Le SBA    33    N-G2M    -PK. -Je sais.
①            ③         ④         ⑤
1Série 2Diamètre
③Matériau et dureté
4Fonce de raccordement 5 Spécification spéciale
Le SBA 6 -φ6 mm 27 à 27 mm N - NBR 55  Nil - Seule une ventouse Type Nil-Standard
11-φ11 mm 33-φ33 mm Silicone blanc 50  fils de fibres textiles à l'exclusion des fils de fibres textiles à l'exclusion des fils de fibres textiles PK-avec prise libre de marque
14 à 14 mm 43-φ43 mm Température HD-haute/libre de marque 60  G1M-G1/8 fils mâles
16 à 16 mm 53-φ53 mm NR- caoutchouc naturel 40  fils de fibres textiles à l'exclusion des fils de fibres textiles
20 à 20 mm 63-φ63 mm

M5F-M5×0,8 fils féminins
22 à 22 mm Pour les pièces de rechange

G1F-G1/8 fils féminins

25 à 25 mm


G2F-G1/4 fils féminins
Sélection
Modèle   Connexion fils
  M-Homme fils		 F-Femme fils
SBA6□   SBA6□-M5M SBA6□-M5F
SBA11□ SPour l'utilisation des appareils électroménagers     SBA11□-G1M SBA11□-M5FSLe numéro de série est le numéro de série de l'appareil.
SBA14□   SBA14□-M5M     SBA14□-G1M SBA14□-M5F    SBA14□-G1F
SBA16 □   SBA16□-M5M     SBA16□-G1M 5BA16□-M5FSPour les appareils à commande numérique
SBA20□   SBA20□-M5M     SBA20□-G1M SBA20□-M5F    SBA20□-G1F
SBA22□ SPour l'utilisation dans les appareils électroménagers     SBA22□-G1M SBA22□-M5FSPour les appareils à commande numérique
SBA25□   SBA25□-M5M     SBA25□-G1M SBA25□-M5F    SBA25□-G1F
SBA27□ SPour les appareils à commande numérique SBA27□-G2F
SBA33□   SBA33□-G2M SBA33□-G2F
SBA43□ SPour les appareils à commande numérique SBA43□-G2F
SBA53□   SBA53□-G2M SBA53□-G2F
SBA63□ SLe numéro d'immatriculation du véhicule est le numéro de série. SBA63□-G2F
SBA78□   SBA78□-G2M SBA78□-G2F
Sélection-avec marque de prise libre
  Modèle M-Homme fils F-Femme fils
  SBA11□-PK


 Le nombre d'heures de travail est déterminé par le nombre de jours de travail.     SBA11□-G1M-PK SBA11□-M5F-PK    SBA11□-G1F-PK
SBA14□-PK

 SBA14□-M5M-PK     SBA14□-G1M-PK SBA14□-M5F-PKSLe produit doit être présenté sous forme d'une couche d'équipement.
  SBA16□-PK SBA16□-M5M-PK     SBA16□-G1M-PK SBA16□-M5F-PK    SBA16□-G1F-PK
  SBA20□-PK SBA20□-M5M-PK     SBA20□-G1M-PK SBA20□-M5F-PKSPour les appareils à commande numérique
  SBA22□-PK Le nombre d'équipements utilisés est déterminé en fonction de l'équipement utilisé.     SBA22□-G1M-PK SBA22□-M5F-PK    SBA22□-G1F-PK
  SBA25□-PK SBA25□-M5M-PK     SBA25□-G1M-PK SBA25□-M5F-PKSLe produit doit être soumis à un contrôle de qualité supérieur.
  SBA27□-PK SBA27□-G2M-PK SBA27□-G2F-PK
  SBA33□-PK SBA33□-G2M-PK SBA33□-G2F-PK
  SBA43□-PK

 SBA43□-G2M-PK SBA43□-G2F-PK
SBA53□-PK

 SBA53□-G2M-PK SBA53□-G2F-PK
Paramètres techniques
 Modèle Retraction force
N		 Volume intérieur
        en cm3		 Min. courbée  rayon
de  pièce à usiner
mm		 Le poids
g		 Recommandé le tuyau Je vous en prie.
mm		  MPQ
 pièces
 SBA6 1.4  0.1  2  0.2  4  10
 SBA11 3.8  0.2  10  1.0  6  10
 SBA14 5.0  0.4  13  1.1  6  10
 SBA16 6.7  0.8  20  1.4  6  10
 SBA20 10.7  1.2  30  1.5  6  5
 SBA22 15.2  1.4  25  2.2  6  5
 SBA25 17.3  3.2  20  3.1  6  5
 SBA27 24.0  3.4  23  4.7  6  5
 SBA33
 39.6  4.8  40  7.2  6  5
SBA43 64.5  11.4  60  11.9  6  5
 SBA53
 95.0  26.0  75  20.2  8  1
SBA63 135.0  44.0  75  25.5  8  1
SBA78 218.0  76.0  70  52.6  8  1
◇ Note:Niveau de vide d'essai -60 kPa, pièce à usiner avec une surface lisse et propre.
Les données peuvent être différentes selon les différentes surfaces de la pièce, il est recommandé que la longueur du tuyau sous vide soit aussi courte que possible, max 2 mSérie SBA 1.5 Ventouse à soufflet 2
Série SBA 1.5 Ventouse à soufflet 3
Série SBA 1.5 Ventouse à soufflet 4
