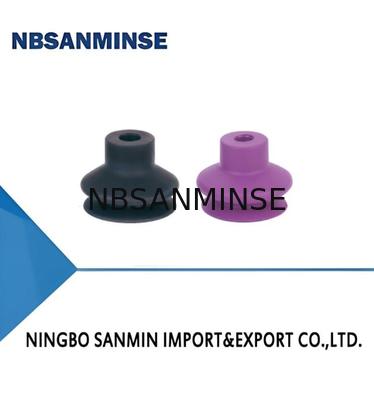

Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières

Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières
SBA Series 1.5 Bellows Suction Cup with High Temperature Resistance for Uneven Surface Handling
Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières

Image Grand :  Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NBSANMINSE
Certification: ISO9001
Numéro de modèle: SBA6
Conditions de paiement et expédition:
Quantité de commande min: 10pcs
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5-30days
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 10 000 pièces
Contact

Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières

description de
Force d'arrachement N: 1.4 Volume intérieur: 0,1 cm³
Min. rayon de courbure de la pièce: 2 mm Diamètre de tuyau recommandé: 4 mm
Pièces MPQ: 10 Température de travail: 5-50 degrés, 5 ~ 50 ° C
Mettre en évidence:

Coupe d'aspiration à souffle de la série SBA

,

1.5 souffle à aspirateur

,

à l'aide d'un dispositif d'aspiration de soupape magnétique pneumatique

Caractéristiques
◇ Soufflet 1.5
◇ Un matériau spécial résistant aux hautes températures est optionnel
◇ Différentes tailles en option
Avantages
◇ Facile à adapter à la surface inégale de la pièce, a un effet tampon
◇ Peut manipuler des pièces à haute température
◇ Le raccord peut être utilisé à plusieurs reprises, ce qui réduit considérablement les coûts pour le client
◇ Convient aux pièces de différentes tailles et formes
Applications
◇ Manipulation de pièces à surface inégale, telles que carton,
carton, pièce cintrée, tuyau, etc.
◇ Manipulation de pièces de moulage plastique à haute température, de tôles,
verre, etc.
◇ Manipulation de plaques de bois lisses, de plaques d'acier lisses, etc.
Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières 0
Structure
◇ Soufflet 1.5, grande course comprimée
◇ La ventouse et le raccord sont de conception séparée, les pièces d'usure
peuvent être remplacées séparément
◇ La prise sans marque est optionnelle, pour la préhension sans aucune marque
Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières 1
  SBA    33    N-G2M    -PK
①            ③         ④         ⑤
①Série ②Diamètre
③Matériau et dureté
④Filetage de raccordement ⑤Spécification spéciale
SBA 6 -φ6mm 27-φ27mm N -NBR 55  Nil -Ventouse uniquement Nil-Type standard
11-φ11mm 33-φ33mm Ws-Silicone blanc 50  M5M-M5×0.8filetage mâle PK-Avec prise sans marque
14-φ14mm 43-φ43mm HD-Haute température/Sans marque 11.4  G1M-G1/8 filetage mâle
16-φ16mm 53-φ53mm NR-Caoutchouc naturel 4.8  G2M-G1/4 filetage mâle
20-φ20mm 63-φ63mm

M5F-M5×0.8 filetage femelle
22-φ22mm 78-φ78mm

G1F-G1/8 filetage femelle

25-φ25mm


G2F-G1/4 filetage femelle
Sélection
Modèle   Raccordement filetage
  M-Mâle filetage		 F-Femelle filetage
SBA6□   SBA6□-M5M SBA6□-M5F
10□   SBA11□-M5M     SBA11□-G1M SBA11□-M5F    SBA11□-G1F
10□   SBA14□-M5M     SBA14□-G1M SBA14□-M5F    SBA14□-G1F
10 □   SBA16□-M5M     SBA16□-G1M 5BA16□-M5F    SBA16□-G1F
10□   SBA20□-M5M     SBA20□-G1M SBA20□-M5F    SBA20□-G1F
5□   SBA22□-M5M     SBA22□-G1M SBA22□-M5F    SBA22□-G1F
5□   SBA25□-M5M     SBA25□-G1M SBA25□-M5F    SBA25□-G1F
5□   SBA27□-G2M SBA27□-G2F
5□   SBA33□-G2M SBA33□-G2F
5□   SBA43□-G2M SBA43□-G2F
SBA53□   SBA53□-G2M SBA53□-G2F
1 □   SBA63□-G2M SBA63□-G2F
1□   SBA78□-G2M SBA78□-G2F
Sélection - Avec prise sans marque
  Modèle M-Mâle filetage F-Femelle filetage
  SBA11□-PK
 SBA11□-M5M-PK     SBA11□-G1M-PK SBA11□-M5F-PK    SBA11□-G1F-PK
SBA14□-PK
 SBA14□-M5M-PK     SBA14□-G1M-PK SBA14□-M5F-PK    SBA14□-G1F-PK
  SBA16□-PK SBA16□-M5M-PK     SBA16□-G1M-PK SBA16□-M5F-PK    SBA16□-G1F-PK
  SBA20□-PK SBA20□-M5M-PK     SBA20□-G1M-PK SBA20□-M5F-PK    SBA20□-G1F-PK
  SBA22□-PK SBA22□-M5M-PK     SBA22□-G1M-PK SBA22□-M5F-PK    SBA22□-G1F-PK
  SBA25□-PK SBA25□-M5M-PK     SBA25□-G1M-PK SBA25□-M5F-PK    SBA25□-G1F-PK
  SBA27□-PK SBA27□-G2M-PK SBA27□-G2F-PK
  SBA33□-PK SBA33□-G2M-PK SBA33□-G2F-PK
  SBA43□-PK
 SBA43□-G2M-PK SBA43□-G2F-PK
SBA53□-PK
 SBA53□-G2M-PK SBA53□-G2F-PK
Paramètres techniques
 Modèle Force d'arrachement
N		 Volume interne
        cm³		 Min. courbure  rayon
de  la
dia.		 mm
Poids		 g Tuyau recommandé
dia.		  mm
 MPQ
 pcs 15.2  1.4  0.1  3.8  0.2  6
 10 SBA11  3.8  6  10  11.9  6
 10 SBA14  5.0  0.4  13  11.9  6
 10 SBA16  6.7  3.2  15.2  11.9  6
 10 SBA20  10.7  1.2  30  11.9  6
 5 SBA22  15.2  1.4  25  11.9  6
 5 SBA25  17.3  3.2  20  11.9  6
 5 SBA27  24.0  3.4  23  11.9  6
 5
 SBA33  39.6  4.8  40  11.9  6
5 SBA43  64.5  11.4  60  11.9  6
5  SBA53 95.0  26.0  75  20.2  8
1  SBA63  135.0  44.0  75  52.6  8
1 SBA78  218.0  76.0  70  52.6  8
1
◇ Remarque : Niveau de vide de test -60 kPa, pièce avec une surface lisse et propre. Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité. Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières 2
Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières 3
Ventouse à soufflet SBA Série 1.5 avec résistance aux hautes températures pour la manipulation de surfaces irrégulières 4
Les données peuvent être différentes selon les surfaces des pièces. Recommandez que la longueur du tuyau de vide soit aussi courte que possible, max 2 m
