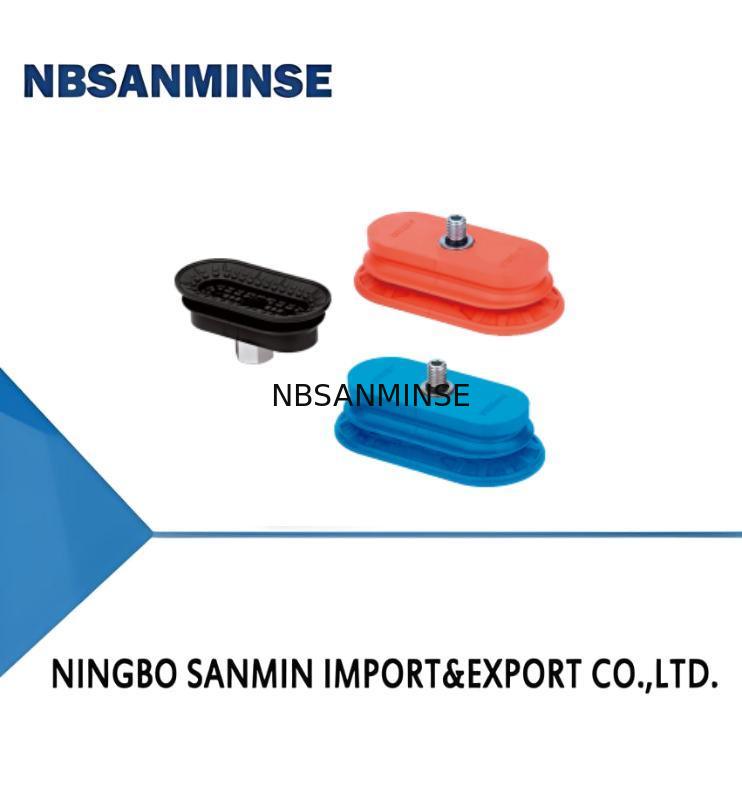

Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique

Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique
SOB Series Oval Suction Cup Special for Metal Sheet
Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique

Image Grand :  Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NBSANMINSE
Certification: ISO9001
Numéro de modèle: Le nombre de points de contrôle est le suivant:
Conditions de paiement et expédition:
Quantité de commande min: 10pcs
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5-30days
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 10 000 pièces
Contact

Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique

description de
Extraction verticale: 53force N Extraction latérale: 50 (surface huileuse) N
Volume intérieur: 8,7 cm³ Rayon de courbe minimum de: 25 mm
Mettre en évidence:

Ventouse ovale pour tôle métallique

,

Ventouse pneumatique série SOB

,

Ventouse pour tôle métallique avec garantie

Caractéristiques
  • Structure ovale à soufflet 1.5
  • Structure interne de support à motifs de grande surface
  • Différentes tailles et spécifications sont disponibles
Avantages
  • Manipulation de pièces longues et étroites avec une surface ou une courbure uniforme
  • La température maximale du matériau HK est de 250℃, il peut être utilisé pour ramasser des tôles métalliques à haute température
  • La température maximale du matériau HD est de 160℃, il peut être utilisé pour ramasser du verre à haute température sans laisser de marques
  • Convient aux pièces de différentes tailles et formes
Applications
  • Manipulation de pièces métalliques étroites et longues à grande vitesse, temps de cycle court
  • Manipulation de tôles et de plaques d'aluminium sans déformation
  • Manipulation de pièces métalliques d'emboutissage automobile
Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique 0
Structure
  • Structure à soufflet 1.5
  • Ventouse et raccord sont une structure monobloc
Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique 1
SOB      30×60      N-G3F
①        ②         ③      ④
① Série ②Taille ③ Matériau & Dureté
④ Raccordement filetage
SOB 30×60 N - NBR 60 G2F-G1/4 femelle filetage

40×80 HK-Caoutchouc haute température extra 65 G3F-G3/8 femelle filetage

55×110 HD-Matériau haute température/sans marque 60 G2M - G1/4 mâle filetage
70×140

M10M-M10×1.5 mâle filetage



M14M-M14×1.5 filetage mâle
RA-Adaptateur rectangulaire
Sélection
  Modèle Filetage de raccordement G2M M1M M14M G2F G3F RA
 SOB30×60N-□ SOB30×60N-G2M SOB30×60N-M10M SOB30×60N-M14M SOB30×60N-G2F SOB30×60N-G3F SOB30×60N-RA
 SOB40×80N-□ SOB40×80N-G2M SOB40×80N-M10M SOB40×80N-M14M SOB40×80N-G2F SOB40×80N-G3F SOB40×80N-RA
  SOB55×110N-□ SOB55×110N-G2M SOB55×110N-M10M SOB55×110N-M14M SOB55×110N-G2F SOB55×110N-G3F SOB55×110N-RA
SOB70×140N-□ SOB70×140N-G2M SOB70×140N-M10M SOB70×140N-M14M SOB70×140N-G2F SOB70×140N-G3F SOB70×140N-RA
Modèle Filetage de raccordement G2M G2F G3F
SOB30×60HK- □ SOB30×60HK-G2M SOB30×60HK-G2F SOB30×60HK-G3F
SO40×80HK-□ SOB40×80HK-G2M SOB40×80HK-G2F SOB40×80HK-G3F
SOB55×110HK-□ SOB55×110HK-G2M SOB85×110HK-G2F SOB55×110HK-G3F
SOB70×140HK-□ SOB70×140HK-G2M SOB70×140HK-G2F SOB70×140HK-G3F
Modèle Filetage de raccordement G2M G2F G3F
SOB30×60HD- □ SOB30×60HD-G2M SOB30×60HD-G2F SOB30×60HD-G3F
SOB40×80HD-□ SOB40×80HD-G2M SOB40×80HD-G2F SOB40×80HD-G3F
SOB55×110HD-□ SOB55×110HD-G2M SOB55×110HD-G2F SOB55×110HD-G3F
SOB70×140HD-□ SOB70×140HD-G2M SOB70×140HD-G2F SOB70×140HD-G3F
Paramètres techniques
Modèle Vertical
Force d'arrachement
N		 Latéral
Force d'arrachement
N		 Latéral
Force d'arrachement
(Surface huileuse)N		 Intérieur
volume
cm³;		 Rayon de courbure min.
de  pièce
мм		 Poids g Recommandé
diamètre du tuyau
мм		 MPQ
pcs
SOB30×60 53 60 50 8.7 25 26 6 1
SOB40×80 110 118 101 20 32 33 8 1
SOB55×110 197 200 183 50 50 75 8 1
SOB70×140 275 295 267 100 70 117 8 1

Paramètres techniques
Modèle Vertical
Force d'arrachement
N		 Latéral
Force d'arrachement
N		 Latéral
Force d'arrachement
(Surface huileuse)N		 Intérieur
volume
cm³;		 Rayon de courbure min.
de la pièce
мм		 Poids g Recommandé
diamètre du tuyau
мм		 MPQ
pcs
SOB30×60 53 60 50 8.7 25 26 6 1
SOB40×80 110 118

 101

 20 32 33 8 1
SOB55×110 197 200 183 50 50 75 8 1
SOB70×140 275 295 267 100 70 117 8 1

Remarque : Niveau de vide de test -60 kPa, pièce avec une surface lisse et propre. Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité. Les données peuvent être différentes selon les surfaces des pièces.

Coupe d'aspiration ovale de la série SOB spéciale pour tôle métallique 2

M - Raccordement filetage mâle

Remarque : La tolérance dimensionnelle est conforme à la norme de tolérance dimensionnelle des produits en caoutchouc GBT3672.1-2002-1 M3
