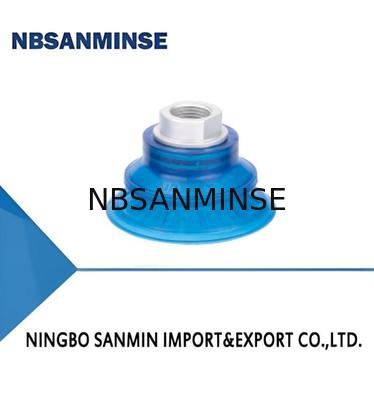

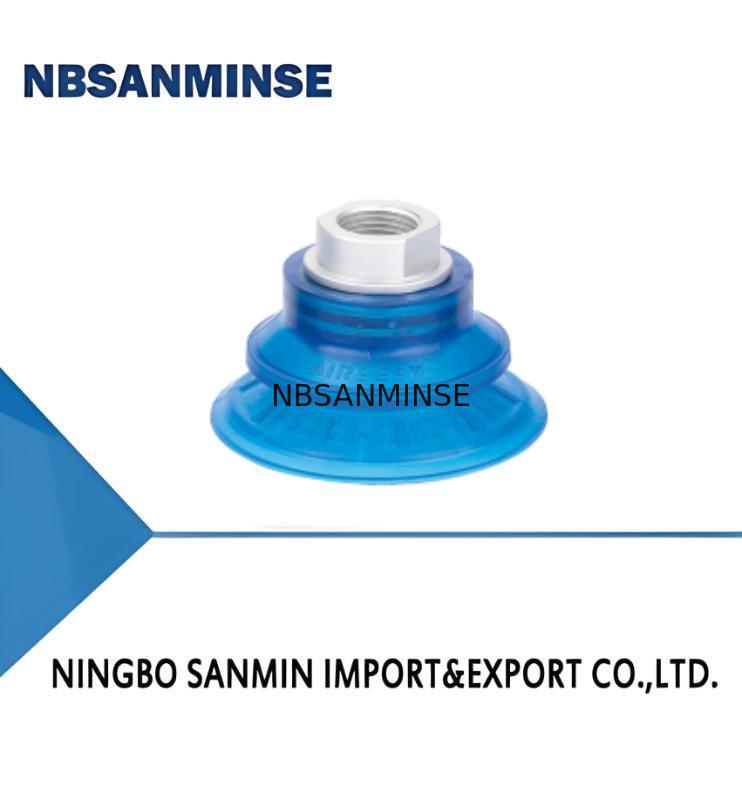

SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal

SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal
SBF Series 1.5 Bellows Suction Cup Special for Metal Sheet
SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal

Image Grand :  SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NBSANMINSE
Certification: ISO9001
Numéro de modèle: Le montant de l'aide est fixé à:
Conditions de paiement et expédition:
Quantité de commande min: 10pcs
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5-30days
Conditions de paiement: L / C, T / T
Capacité d'approvisionnement: 10 000 pièces
Contact

SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal

description de
Volume intérieur: 5,5 cm³ Dégagement: 33force N
Rayon de courbe minimum de la pièce: 30 mm Matériau & Dureté: U - PU,70
Thread de connexion: G2F - G1/4 fils féminins
Mettre en évidence:

Ventouse à soufflet série SBF

,

Cuve à aspirer en tôle métallique

,

d'une puissance de sortie inférieure ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale ou égale

Caractéristiques
◇ Soufflet 1.5
◇ Matériau PU
◇ Structure de support interne de grande surface
◇ Différentes tailles en option
Avantages
◇ Facile à adapter à la surface inégale de la pièce et a un effet tampon
◇ Excellente résistance à l'usure et à l'huile, longue durée de vie
◇ Augmente efficacement la force de friction entre les ventouses et les pièces
◇ Convient aux pièces de différentes tailles et formes
Applications
◇ Manipulation de tôles à grande vitesse, cycle court
◇ Manipulation de tôles et de plaques d'aluminium sans déformation
◇ La conception spéciale de la fente du motif de la ventouse empêche de glisser
lors de la manipulation de tôles huileuses, assurant un positionnement précis
◇ Utilisé dans le système de manipulation de pièces métalliques d'emboutissage automobile
SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal 0
Structure
◇ Soufflet 1.5, grande course comprimée
◇ La ventouse et le raccord sont une conception de structure monobloc
SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal 1

SBF  50  U-G3F
①   ②③   ④
①Série ②Diamètre ③Matériau et dureté ④Filetage de raccordement
SBF 30-φ32mm U-PU            70 G2F-Filetage femelle G1/4

40-φ42mm
G3F-Filetage femelle G3/8
50-φ51.5mm
G2M-Filetage mâle G1/4
60-φ64mm
M10M-Filetage mâle M10×1.5
80-φ84mm
RA-Adaptateur rectangulaire
100-φ103mm

Sélection-Modèle (Filetage de raccordement)
Modèle Filetage de raccordement
G2M		 M10M G2F G3F RA-Adaptateur rectangulaire
SBF30U-□ SBF30U-G2M SBF30U-M10M SBF30U-G2F SBF30U-G3F SBF30U-RA
SBF40U-□ SBF40U-G2M SBF40U-M10M SBF40U-G2F SBF40U-G3F SBF40U-RA
SBF50U-□ SBF50U-G2M SBF50U-M10M SBF50U-G2F SBF50U-G3F SBF50U-RA
SBF60U-□ SBF60U-G2M SBF60U-M10M SBF60U-G2F SBF60U-G3F SBF60U-RA
SBF80U-□ SBFBOU-G2M SBF80U-M10M SBF80U-G2F SBFBOU-G3F SBF80U-RA
SBF100U-□ SBF100U-G2M SBF100U-M10M SBF100U-G2F SBF100U-G3F SBF100U-RA
Paramètres techniques
Modèle Force d'arrachement N Volume interne
   cm³		 Rayon de courbure min. de la pièce
        mm		 Poids
 g		 Diamètre de tuyau recommandé
mm		 MPQ
pcs
SBF30 33  5.5  30  18.5  6  1
SBF40 60  7.0  45  20.0  6  1
SBF50 103  11.5  50  40.0  8  1
SBF60 145  22.0  55  45.0  8  1
SBF80 235  60.0  72  75.0  10  1
SBF100 380  98.0  97  118.0  10  1

◇ Remarque : Niveau de vide de test -60kPa, pièce avec une surface lisse et propre.
   Les données de la force d'arrachement ci-dessus sont calculées sans tenir compte du facteur de sécurité.
   Les données peuvent être différentes selon la surface de la pièce.
SBF série 1.5 Bellows Suction Cup spéciale pour feuille de métal 2
◇ Remarque : La tolérance dimensionnelle est conforme à la norme GBT3672.1-2002-1 M3, norme de tolérance dimensionnelle des produits en caoutchouc
