Aperçu

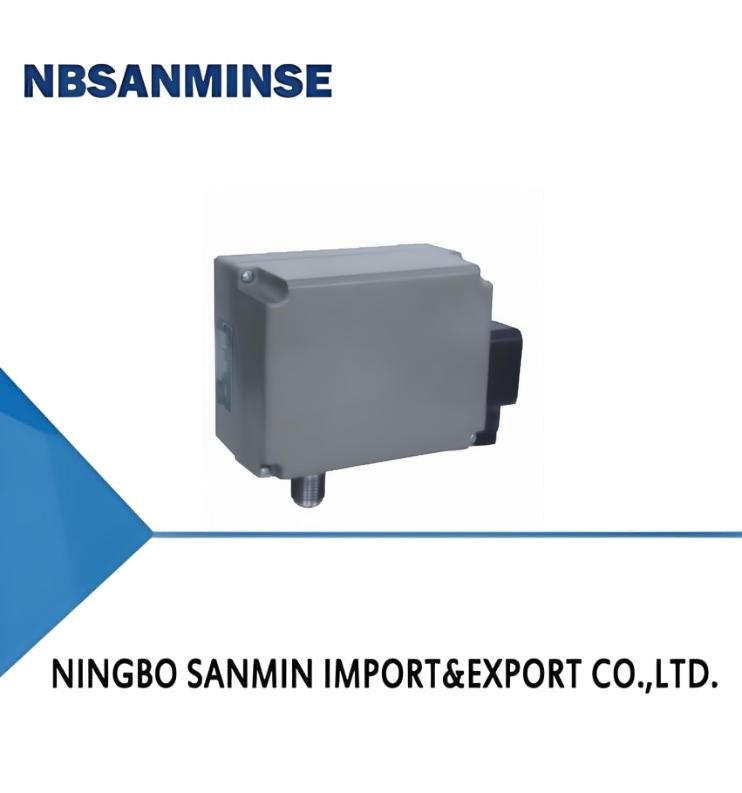

Le pressostat/régulateur TL1216 adopte un tube à ressort comme capteur, utilisable pour les gaz et liquides corrosifs.
La valeur de réglage du pressostat/régulateur de pression TL1216 est réglable, avec une plage de 1 à 40 MPa.
Le pressostat/régulateur de pression TL1216 a une large plage de contrôle de pression, une haute précision de contrôle, une petite différence de commutation, et les valeurs de commutation de deux ensembles de micro-interrupteurs peuvent être réglées séparément. Le capteur est adapté aux milieux corrosifs (gaz ou liquide).
Performances techniques principales
| Viscosité de travail |
≤400 mm2/s |
| Élément de commutation |
Micro-interrupteur (Groupe 2) |
| Degrés de protection fournis par le boîtier |
IP65 |
| Température ambiante |
－25℃~55℃ |
| Température du milieu |
0℃~88℃ |
| Position d'installation |
arbitraire |
| Performance anti-vibration |
Max 10 m/s2 |
| Erreur de répétabilité |
≤1％ |
| Capacité de contact |
Vmax=380VAC Imax=6A(Résistif)Pmax=600VA |
Spécifications
Différence de commutation non réglable
| Plage de réglage de la valeur de consigne (MPa) |
Différence de commutation ne dépassant pas (MPa) |
**Pression admissible ① (MPa) |
Fréquence de commutation/minute |
Matériau du capteur de pression |
Filetage externe de l'interface |
Numéro du dessin des dimensions extérieures |
Numéro de catalogue de commande |
| 1~10 |
0.20 |
15 |
60 |
316L |
G1/2 |
01 |
TL1216.10-211103 |
| 1~16 |
0.32 |
20 |
60 |
316L |
G1/2 |
01 |
TL1216.10-212106 |
| 2~25 |
0.50 |
32 |
60 |
316L |
G1/2 |
01 |
TL1216.10-221106 |
| 2~40 |
0.80 |
50 |
60 |
316L |
G1/2 |
01 |
TL1216.10-222106 |
Remarque : En utilisation réelle, même une brève surpression ne doit pas dépasser cette valeur.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est leservice d'exportateur de pièces d'automatisation en conteneur complet, et la vente decylindres pneumatiques, traitement de source d'air, électrovannes,vannes pneumatiques,vannes motorisées, vannes en laiton, vannes hydrauliques, vérins hydrauliques, raccords pneumatiques et hydrauliques raccords, manomètres etc.
Q :Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable,
laiton, aluminium.comme les vannes haute pression, électrovannes, vannes électriques, vannes à eau, vannes pneumatiques, vérins pneumatiques, vannes hydrauliques, accumulateurs hydrauliques, etc. Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques célèbres d'origine ?R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser etc. Q :Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R :Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un produit d'étanchéité ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ?
R : 1MPa=10bar≈145psi≈10kg
Q : Qu'est-ce qui cause généralement la surchauffe des bobines d'électrovanne ?
R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc.
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point d'attention
Contre-mesures pour environnement à haute température
Contre-mesures pour environnement extrêmement froid Joints
Caoutchouc fluoré, PTFE
Nitrile basse température, caoutchouc silicone, polyuréthane
Lubrification
Graisse synthétique haute température (faible volatilité)
Graisse basse température (point de goutte bas, faible viscosité)Traitement de l'alimentation en air Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique Composants métalliques
| Prévoir un jeu de dilatation |
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de contrôle |
| Bobines de grade haute résistance thermique, dissipation thermique, faible consommation d'énergie |
Installer des boîtiers isolants, chauffage localisé, éviter la condensation due au froid |
Installation |
| Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
|
|
|
|
|
|
|
|
|
