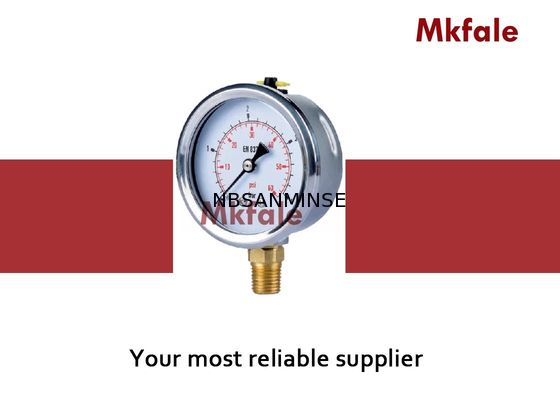

Indicateur de pression liquide de connexion d'une seule pièce de SM1SP avec le cas serti par replis

Manomètre rempli de liquide à connexion monobloc SM1SP avec conception de boîtier serti

CONCEPTION DE BOÎTIER EN ACIER INOXYDABLE À CONNEXION MONOBLOC

SM1SP Connexion monobloc avec conception de boîtier serti

Caractéristiques

Classe de précision 1.6, classe 1.0, application à large plage de vibrations

Conception de boîtier en acier inoxydable, système de démontage avec bride arrière et avant

Conception de boîtier à verrouillage serti, surpression jusqu'à 30% de la pleine échelle

Vis limiteur standard, excellente résistance aux vibrations avec remplissage liquide

Plages d'échelle de conception jusqu'à 600 bars

Application

Une conception spéciale avec boîtier en acier inoxydable et pièce en alliage de cuivre mouillée et option de remplissage pour

applications à vibrations extrêmes et conditions ambiantes non corrosives, avec verrouillage à baïonnette

conception de boîtier. Applicable pour les systèmes pneumatiques et hydrauliques, compresseurs, moteurs, pompes,

systèmes d'arrosage, systèmes d'automatisation de bâtiments et unités de traitement où les vibrations sont

une préoccupation.

Spécifications techniques

Taille nominale : 63, 100 150 mm

Classe de précision : Classe 1.6, Classe 1.0 (Φ>100 mm)

Indice de protection : IP65 (étanche)

Taille de connexion : G1/4, G1/2 ou NPT

Plage d'échelle : Pression 0..1000 bar, Vide -1 bar..0, Combiné -1..24 bar

Forme de l'élément tubulaire : P≤100 bar en tube en C, P>100 bar en hélicoïde

Remplissage : Sec ou rempli de liquide

Température de fonctionnement : Température ambiante -10° ..+70° C, Température du fluide 90° C Max.

Erreur de température : Erreur supplémentaire lorsque la température de l'élément de pressions'écarte de la température de référence +20° C (+68° F), soit ±0.4%/10° C (50° F) en hausse ou en baisse

Limite de surpression : 130% de la PE≤100 bar, 115% de la PE>100 bar

Graduation du cadran : Graduation noire sur fond blanc pour une seule plage, graduation noire et rouge sur fond blanc pour les doubles plages

Matériaux de conception

Boîtier et anneau de lunette : Boîtier et anneau de lunette, SS304

Élément sensible : Alliage de cuivre

Connexion : Laiton

Vitre : Verre trempé (série SM1SB), Plastique (série SM1SP)

Joint de vitre : Joint en caoutchouc industriel.

Aiguille : Aluminium peint en noir

Cadran : Alliage d'aluminium

Code de montage : L: Entrée inférieure, W: Entrée inférieure avec bride arrière,

B: Entrée arrière (centre-arrière, arrière-couvercle)

F: Arrière avec bride avant, Z: Arrière avec support

Pourquoi nous choisir

1 : Personnalisation selon votre demande spéciale.
2 : Fournir des informations gratuites sur les produits.
3 : Qualité fiable assurée et service après-vente actif
4 : Garantie de qualité d'un an

5 : Haute qualité à prix compétitif.

Q : Pourriez-vous offrir des échantillons gratuits ?

R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055

Q : Quelle est votre portée commerciale ?

R : Notre portée commerciale estservice d'exportateur de pièces d'automatisation avec conteneur complet, et ventede vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes,de vannes pneumatiques,de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques,de manomètresetc.Q : Quels types de produits pouvez-vous fabriquer ?

R : Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable,laiton, aluminium.comme les vannes haute pression,

vannes solénoïdes, vannes électriques,vannes d'eau, vannes pneumatiques, vérins pneumatiques, vannes hydrauliques, accumulateurs hydrauliqueset ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible. Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ?R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il dans le système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R :Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.

Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.

Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?

R : 1 MPa=10 bar≈145 psi≈10 kg

Q : Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ?

Traitement de l'alimentation en air environnement

chaud, fortes vibrations, etc.

Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?

Point d'attention Contre-mesures pour environnement à haute température

Contre-mesures pour environnement à froid extrême

Joints

Caoutchouc fluoré, PTFE

Nitrile basse température, caoutchouc silicone, polyuréthane

LubrificationGraisse synthétique haute température (faible volatilité) Graisse basse température (point de goutte bas, faible viscosité)

Traitement de l'alimentation en air Renforcer le refroidissement, élimination efficace de l'eau
