Aperçu

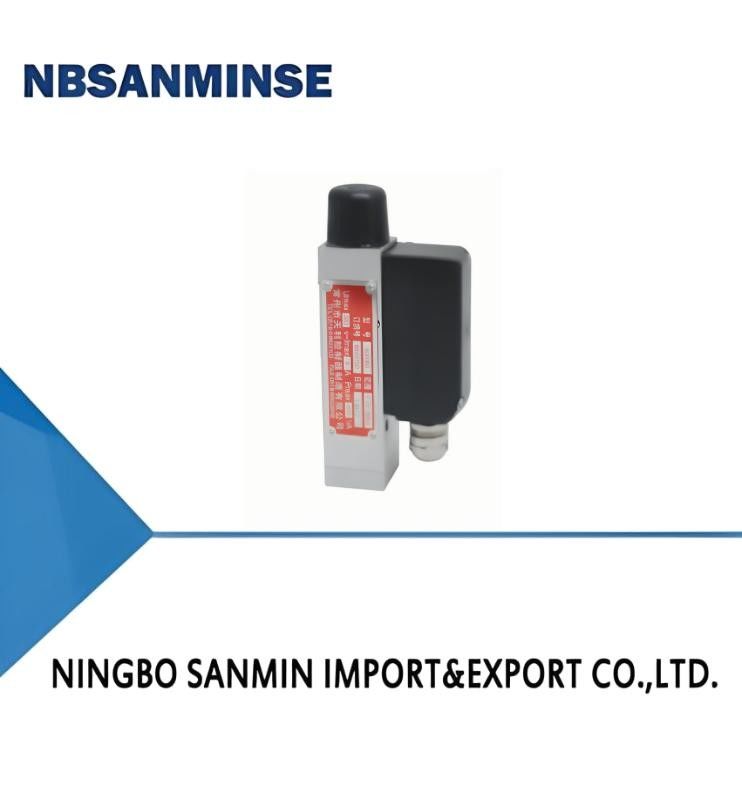

Le pressostat/régulateur TL0015 adopte un capteur à membrane, qui peut utiliser des gaz neutres tels que l'air et le gaz, ainsi que des milieux liquides tels que l'eau, l'huile hydraulique, le fioul léger, l'huile lubrifiante et d'autres matériaux non corrosifs pour le matériau du capteur de pression.
La valeur de consigne du pressostat/régulateur de pression TL0015 est réglable, avec une plage de 0,02 à 3 MPa. Structure compacte, petite taille et excellente performance anti-vibration.
Principales performances techniques
| Viscosité de fonctionnement |
<1×10－3m2/s |
| Élément de commutation |
Micro-interrupteur |
| Degrés de protection assurés par le boîtier |
IP65 (Conforme à la norme DIN40050 et équivalent à l'IP65 de la norme GB4208) |
| Température ambiante |
－5℃～40℃ |
| Température du milieu |
0～90℃ |
| Performance anti-vibration |
Max 100m/s2 |
| Erreur de répétabilité |
≤1.5% |
| Capacité de contact |
AC 220V 6A (Résistif) |
Spécifications
Différentiel de commutation non réglable
| Plage de réglage de la valeur de consigne (MPa) |
Différentiel de commutation ne dépassant pas (MPa) |
**Pression admissible ① (MPa) |
Fréquence de commutation/minute |
Matériau du capteur de pression |
Type d'interface de pression ② |
Filetage intérieur de l'interface |
Poids (kg) |
Numéro du dessin d'ensemble |
Numéro de catalogue de commande |
| Boîtier |
Bague d'étanchéité et diaphragme |
| Ajustez la valeur de consigne avec la vis à six pans creux avec capot de protection en plastique : |
| 0.02～1.2 |
0.14 |
5 |
60 |
aluminium |
Caoutchouc nitrile |
I |
G1/4 |
0.4 |
01 |
TL0015.10-153265 |
| 0.05～3 |
0.2 |
5 |
60 |
aluminium |
Caoutchouc nitrile |
I |
G1/4 |
0.4 |
01 |
TL0015.10-170265 |
| 0.02～1.2 |
0.14 |
5 |
60 |
aluminium |
Caoutchouc nitrile |
P |
G1/4 |
0.4 |
02 |
TL0015.10-153268 |
| 0.05～3 |
0.2 |
5 |
60 |
aluminium |
Caoutchouc nitrile |
P |
G1/4 |
0.4 |
02 |
TL0015.10-170268 |
Remarque : En utilisation réelle, même une brève surpression ne peut pas dépasser cette valeur.
② L'interface I est un filetage intérieur, l'interface P est une bride
01
02
03
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est le service d'exportation de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le fabriquer. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres, des instruments ? R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser, etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ?
R : 1MPa=10bar≈145psi≈10kgQ : Qu'est-ce qui cause généralement la surchauffe des bobines de vanne solénoïde ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point d'écoulement bas, faible viscosité)
Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + type adsorption), traçage thermique
Composants métalliques
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de contrôle
Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
