Aperçu

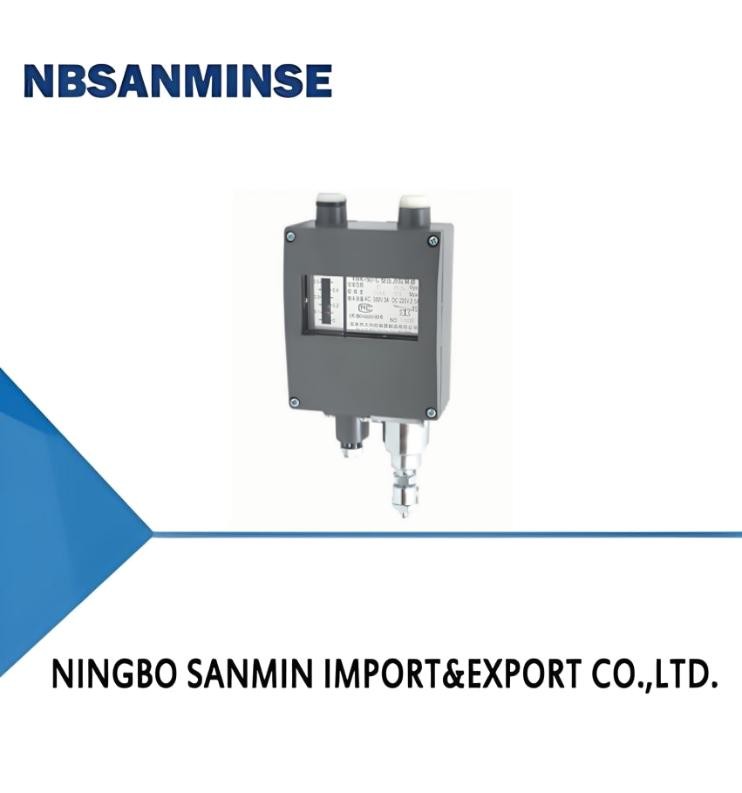

Le pressostat/régulateur de pression marin TL5228 adopte un capteur à soufflet, qui peut être utilisé pour les gaz, la vapeur et autres fluides gazeux ainsi que pour les fluides liquides.
La valeur de consigne du pressostat/régulateur de pression marin TL5228 est réglable, avec une plage de réglage de -0,1 à 4 MPa.
Le pressostat/régulateur de pression marin TL5228 adopte un boîtier en aluminium moulé, qui est étanche, et le régulateur répond aux exigences d'utilisation marine.
Performances techniques principales
| Température ambiante |
-25℃~55℃ |
| Degrés de protection assurés par le boîtier |
IP44 |
| Performances anti-vibrations |
2~25Hz 1,6mm 25~100Hz 40m/s2 |
| Capacité de contact |
AC 380V 3A(Résistif) DC 220V 2,5A (Résistif) |
| Erreur de répétabilité |
Se référer à la fiche technique |
Spécifications
Différentiel de commutation réglable
| Numéro de série |
Plage de réglage de la valeur de consigne (MPa) |
Plage de réglage du différentiel de commutation (MPa) |
Erreur de valeur de consigne (MPa) |
Erreur de répétition (MPa) |
Remarques |
Catalogue de codes de commande |
| 1 |
-0,1~0 |
0,0065~0,026 |
0,004 |
0,002 |
Colonne de remarques pour les numéros 6-11 |
TL5228.70-106071 |
| 2 |
0~0,1 |
0,006~0,028 |
0,004 |
0,002 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-110071 |
| 3 |
0~0,2 |
0,01~0,08 |
0,008 |
0,004 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-112071 |
| 4 |
0~0,3 |
0,025~0,1 |
0,012 |
0,006 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-114071 |
| 5 |
0~0,5 |
0,03~0,1 |
0,02 |
0,01 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-116071 |
| 6 |
0~0,8 |
0,07~0,25 |
0,032 |
0,016 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-118071 |
| 7 |
0~1 |
0,07~0,25 |
0,04 |
0,02 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-119071 |
| 8 |
0~1,5 |
0,1~0,28 |
0,06 |
0,03 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-120071 |
| 9 |
0~2 |
0,12~0,3 |
0,08 |
0,04 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-122071 |
| 10 |
0~3 |
0,15~0,5 |
0,12 |
0,06 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-124071 |
| 11 |
0~4 |
0,25~0,6 |
0,16 |
0,08 |
Le fluide contrôlé n'a pas d'effet corrosif sur le laiton, le bronze étain et la soudure étain-plomb |
TL5228.70-125071 |
01
02
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale est service d'exportateur de pièces d'automatisation avec conteneur complet, et vente de vérins pneumatiques, traitement de source d'air, électrovannes, vannes pneumatiques, vannes motorisées, vannes en laiton, vannes hydrauliques, vérins hydrauliques, raccords pneumatiques et hydrauliques raccords, manomètres etc.
Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de
acier inoxydable,, laiton, aluminium matériaux de traitement.comme des vannes haute pression / électrovannes / vannes électriques / vannes d'eau/vannes pneumatiques/vérins pneumatiques/vannes hydrauliques/accumulateurs hydrauliques produits et ainsi de suite.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?
R: Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.
Q: Pouvez-vous fournir des produits pneumatiques et hydrauliques originaux de marques célèbres ?
R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser etc.
Q: Y a-t-il une garantie disponible ?
R: Oui, normalement les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R: Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un produit d'étanchéité ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement le brûlage des bobines d'électrovanne ?
R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort,environnement chaud, fortes vibrations, etc.
Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
| Point d'attention |
Contre-mesures pour environnement à haute température |
Contre-mesures pour environnement extrêmement froid |
| Joints |
Caoutchouc fluoré, PTFE |
Nitrile basse température, caoutchouc silicone, polyuréthane |
| Lubrification |
Graisse synthétique haute température (faible volatilité) |
Graisse basse température (point de goutte bas, faible viscosité) |
| Traitement de l'alimentation en air |
Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Réserver un jeu de dilatation |
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid |
| Composants de contrôle |
Bobines de grade haute résistance thermique, dissipation thermique, faible consommation d'énergie |
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid |
| Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
