1, Aperçu

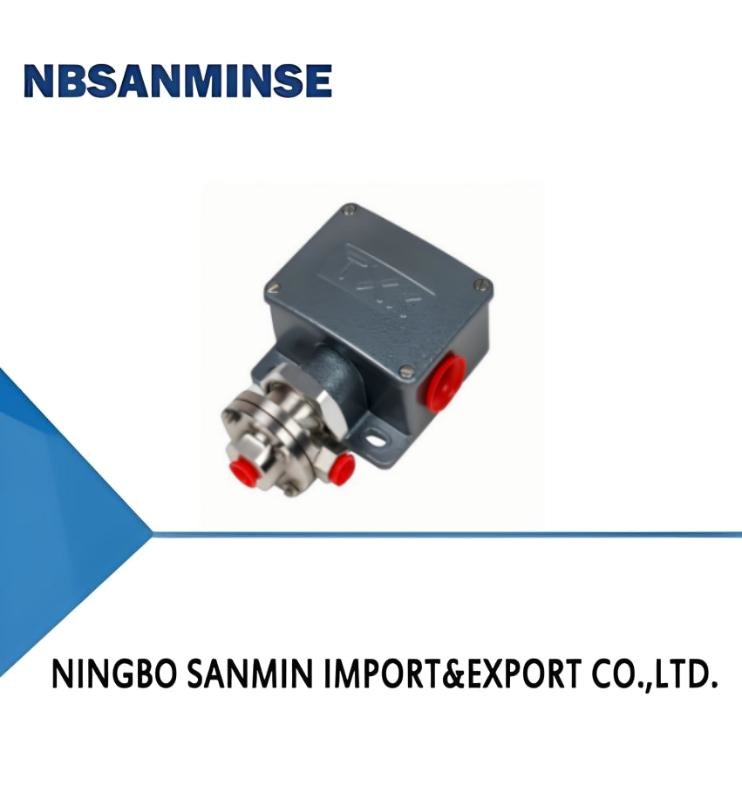

Le pressostat différentiel TXK adopte une induction combinée diaphragme-piston, adaptée aux pressions différentielles basses à hautes, aux différentes pressions statiques, aux pressions d'impulsion ou aux fréquences de cycle dans les applications de dynamique des fluides ou de processus. Peut être utilisé pour l'air, le gaz, l'huile, l'eau et les milieux non corrosifs.
2, Performances techniques
Viscosité de fonctionnement |
1x10-3m2/s |
Élément de commutation |
micro-interrupteur |
Indice de protection |
IP66 |
Température ambiante |
0℃-60℃ |
Température du fluide |
0℃-80℃ |
Performance anti-vibration |
Max 40m/s² |
Erreur de répétabilité |
≤1% |
Capacité de contact |
Max 220V AC, ≤5A |
3, Spécifications
Plage de réglage de la valeur de consigne de pression
|
Différentiel de commutation non supérieur à
|
**Pression admissible (Mpa)
|
Dimensions externes |
Fréquence de commutation/minute
|
Matériau de la membrane |
Filetage interne de l'interface
|
0~60KPa |
3KPa |
3.4 |
01 |
30 |
Acier inoxydable ou polyimide |
NPT1/4 |
20~200KPa |
10KPa |
3.4 |
01 |
30 |
Acier inoxydable ou polyimide |
NPT1/4 |
50~500KPa |
20KPa |
3.4 |
01 |
30 |
Acier inoxydable ou polyimide |
NPT1/4 |
20~200KPa(RN) |
30KPa |
3.4 |
02 |
30 |
Acier inoxydable ou polyimide |
NPT1/4 |
4, Tableau de sélection
TXK - □ □ - □ - □ - □ 1 2 3 4 5 |
|||||
1. Forme du produit |
|||||
01 |
convention |
02 |
double contact |
03 |
EEx d |
04 |
Basse pression différentielle |
05 |
Pression différentielle supérieure et inférieure |
06 |
Haute pression hydrostatique |
07 |
four |
||||
2. Boîtier |
|||||
NN |
Style standard |
RN |
Modèle à double contact |
LC |
Modèle antidéflagrant ordinaire |
B |
Modèle antidéflagrant avec petite fenêtre d'observation |
AL |
Boîtier de four |
||
3. Type de diaphragme |
|||||
01 |
poly |
02 |
acier inoxydable |
03 |
caoutchouc |
4. Filetage de raccordement (personnalisable selon les besoins) |
|||||
01 |
NPT1/4 内 |
||||
5. Plage |
Reportez-vous au tableau de sélection des plages détaillé |
||||
Exemple de sélection : TXK-04NN-02-01-009 Contrôleur de basse pression différentielle TXK, forme du produit : basse pression différentielle, boîtier : type ordinaire, forme du diaphragme : acier inoxydable, filetage de raccordement : NPT1/4 interne, plage : 5-210KPa.
|
Tableau de comparaison des plages
Code |
Plage |
Remarques |
Code |
Plage |
Remarques |
001 |
3.5-27.5MPa |
Pression conventionnelle |
002 |
1.2-12MPa |
Pression conventionnelle |
003 |
0.7-7MPa |
Pression conventionnelle |
004 |
0.37-3.7MPa |
Pression conventionnelle |
005 |
0.25-2.5MPa |
Pression conventionnelle |
006 |
0.15-1.2MPa |
Pression conventionnelle |
007 |
20-700KPa |
Pression conventionnelle |
008 |
10-350KPa |
Pression conventionnelle |
009 |
5-210KPa |
Pression conventionnelle |
010 |
5-170KPa |
Pression conventionnelle |
011 |
0-100KPa |
Pression conventionnelle |
012 |
﹣100-0KPa |
Pression conventionnelle |
013 |
﹣100-100KPa |
Pression conventionnelle |
014 |
25KPa |
Haute pression hydrostatique |
015 |
0-60KPa |
Basse pression différentielle |
016 |
20-200KPa |
Basse pression différentielle |
017 |
50-500KPa |
Basse pression différentielle |
018 |
﹣0.5-0.5KPa |
Pression différentielle du four |
019 |
﹣3-3KPa |
Pression différentielle du four |
020 |
﹣6-6KPa |
Pression différentielle du four |
021 |
﹣12-12KPa |
Pression différentielle du four |
5, Méthode de débogage et schéma de câblage du commutateur
Ramené l'écrou de réglage à un état de faiblesse de base, connectez les fils C, NO, NC du commutateur au voyant lumineux. Observez l'état du voyant lumineux, connectez le voyant lumineux à une lumière verte (C est la borne commune, et lorsque C est connecté à NC en usine, la lumière verte s'allumera), et ajustez l'écrou de réglage de haut en bas en fonction de l'indicateur de point de consigne pour le régler sur le point de consigne souhaité. (La pression vers le bas augmente, la pression vers le haut diminue)
6, Apparence et dimensions d'installation
01
02
