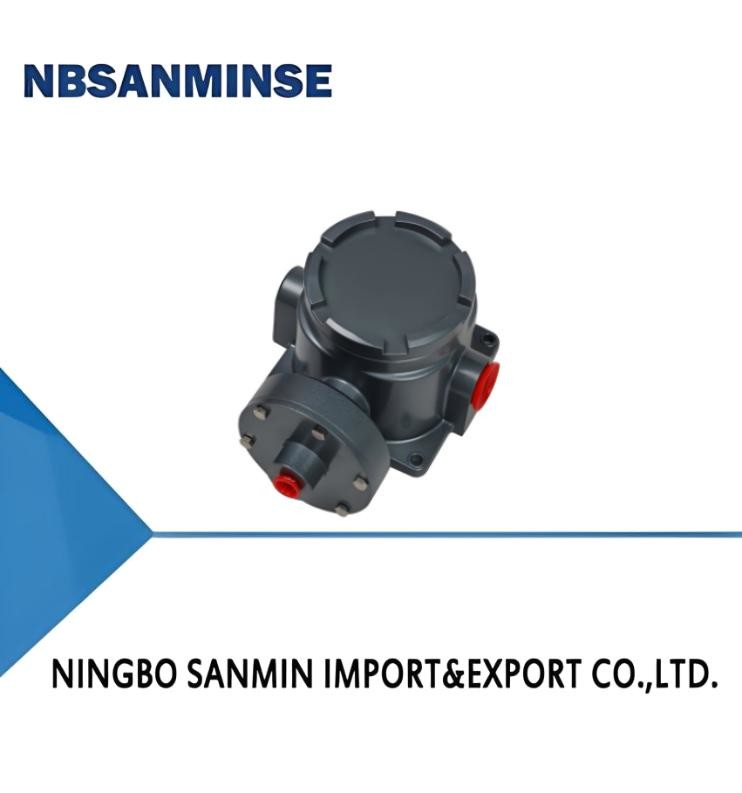

TXK Contrôleur de commutateur de pression à micro-épreuve d'explosion

1, Vue d' ensemble
Le principe de fonctionnement du régulateur de pression à l'épreuve de l'explosion TXK repose principalement sur la déformation élastique des composants d'essai (tels que les diaphragmes),qui entraîne des composants fonctionnels (tels que des micro-interrupteurs) pour produire des actions rapides de saut d'interrupteur à travers cette déformationEn particulier, lorsque la pression du milieu mesuré (contrôlé) est appliquée sur l'élément d'essai, elle provoque le déplacement élastique correspondant de l'extrémité libre du diaphragme.Ce déplacement entraînera alors le bouton (pousse de la tige) dans le micro-interrupteur connecté à l'extrémité du tuyau pour produire des actions correspondantesLorsque la pression atteint la valeur de commande définie, les contacts des interrupteurs se changent, ce qui provoque la déconnexion ou la connexion du circuit du système de commande.atteignant ainsi l'objectif du contrôle et de la signalisation automatiques.
Le régulateur de pression à résistance à l'explosion TXK se compose généralement d'un système de mesure, d'un dispositif de commande, d'un mécanisme de réglage, d'un boîtier, d'une prise de prise, etc.Le diaphragme dans le système de mesure détecte les changements de pression par sa déformation élastique, tandis que le micro-interrupteur du dispositif de commande répond rapidement à ce signal de pression et effectue des opérations d'allumage/arrêt du circuit.Cette conception permet au régulateur de pression résistant aux explosions de fonctionner de manière stable dans divers environnements industriels, en particulier dans les applications nécessitant une fiabilité et une sécurité élevées.
2, Performance technique

3, Spécifications

4, Tableau de sélection

Tableau de comparaison de la plage

5, Méthode de débogage et schéma de câblage du commutateur
Retournez l'écrou de réglage à un état de faiblesse de base, connectez les fils C, NO, NC de l'interrupteur à la lumière de signal.connectez la lumière de signal à une lumière verte (C est la borne commune, et lorsque C et NO sont connectés à l'usine, le feu vert s'allume), et ajustez l'écrou de réglage vers le haut et vers le bas selon l'indicateur du point de réglage pour le régler au point de réglage souhaité.(La pression vers le bas augmente, la pression vers le haut diminue)

6, Apparence et dimensions de l'installation

01

02

Q: Pouvez-vous offrir des échantillons gratuits?

R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055

Quelle est votre activité?

R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.

- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?

R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.

Q: Le produit peut-il être fabriqué avec notre logo et notre marque?

R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.

Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?

R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,Siemens,Rosemount,Marsh,Endress+Hauser etc.

- Je ne sais pas. Y a-t-il une garantie?

R: Oui, normalement, les produits ont une garantie de qualité d'un an.

Q: Le connecteur est-il en système britannique ou métrique?

A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.

Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord

Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?

R: 1 MPa = 10 bar≈145 psi≈10 kg

Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?

R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.

- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
