TXK Contrôleur de commutateur de pression à micro-épreuve d'explosion
ContPerson : Ina Chen
Numéro de téléphone : 0086-15168536055
WhatsApp : +8615168536055
Détail Infomation |
|||
Élément de commutation: | Microswitch | Temp. ambiante: | -20°C à 60°C |
---|---|---|---|
Temp moyen.: | 0°C à 80°C | Erreur de répétabilité: | 1% ou 0,5% |
Mettre en évidence: | Régulateur de commutateur de pression fiable,Régulateur de commutateur de pression en place |
Description de produit
1, Vue d' ensemble

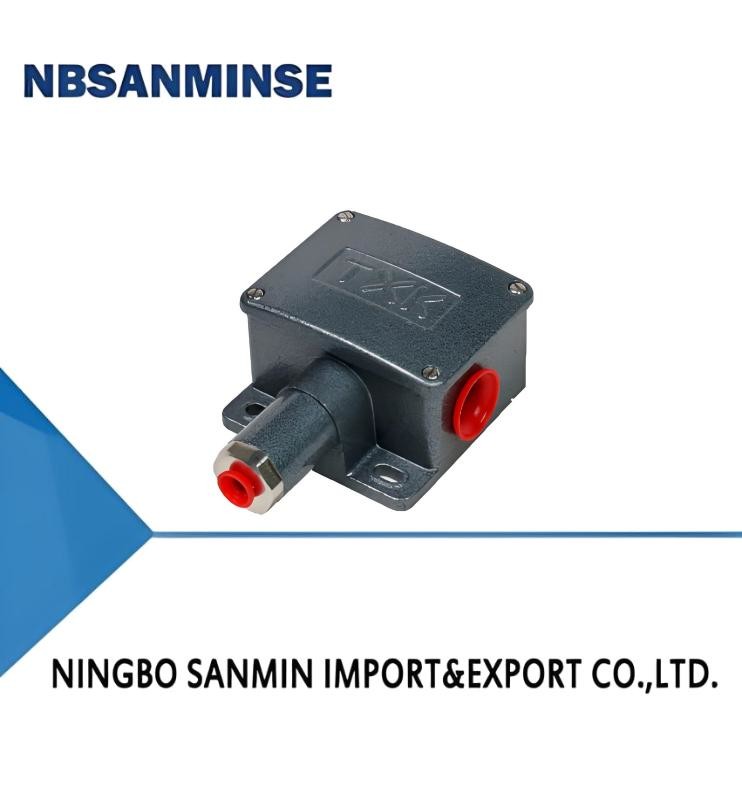

L'interrupteur de pression TXK est un instrument d'installation fiable sur place.qui présente une excellente résistance sismique et à la surpression, ainsi qu'une faible réaction et une large plage de mesure. largement utilisés dans des industries telles que le pétrole, la chimie, l'énergie thermique, la thermoélectrique, la métallurgie, les produits pharmaceutiques, etc.Sa portée est de -0.1 MPa à 27.5 MPa.
2, Performance technique
Viscosité de travail |
1x10 à 3 m2/s |
Élément de commutation |
microcommutateur |
Classification de l'enceinte |
Pour la protection contre la corrosion |
Température ambiante |
-20°C à 60°C |
Température moyenne |
0°C à 80°C |
Résistance aux vibrations |
40 m/s² |
Erreur de répétabilité |
1% ou00,5% |
Capacité de contact |
Maximum de 220 V CA, ≤ 5 A |
3, Spécifications
Plage de réglage de la valeur de réglage de la pression
|
Différence de commutation n'excédant pas
|
**Pression admissible (Mpa)
|
Dimensions extérieures |
Fréquence de commutation/minute
|
Matériau de membrane |
Fil interne de l'interface
|
- 100 à 0 KPa |
3 KPa |
1.3 |
03 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
-100 à 100 KPa |
3 KPa |
1.3 |
02 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
0 à 100 KPa |
3 KPa |
1.3 |
03 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
5 à 170 KPa |
2 KPa |
1.3 |
02 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
5 à 210 KPa |
5 KPa |
1.3 |
01 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
10 à 350 KPa |
4 KPa |
1.3 |
02 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
20 à 700 KPa |
15 KPa |
1.5 |
01 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
00,15 à 1,2 MPa |
0Pour les appareils à combustion |
3 |
01 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
00,25 à 2,5 MPa |
00,04 MPa |
5 |
01 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
00,37 à 3,7 MPa |
00,08 MPa |
6 |
01 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
00,7 à 7 MPa |
0.12 MPa |
10 |
01 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
1.2 à 12 MPa |
0.15 MPa |
17.5 |
01 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
3.5 à 27.5 MPa |
1MPa |
34 |
01 |
30 |
d'acier inoxydable ou de polyimide |
Le NPT1/4 |
4, Tableau de sélection
TXK -□ □-□-□-□ Un, deux, trois, quatre. |
|||||
1. Forme du produit |
|||||
01 |
convention |
02 |
à double contact |
03 |
Ex d |
04 |
Pression différentielle inférieure |
05 |
Pression différentielle supérieure et inférieure |
06 |
Pression hydrostatique élevée |
07 |
fourneau |
||||
2Une coquille. |
|||||
Nom |
Style régulier |
RN |
Modèle à double contact |
LC |
Modèle à l'épreuve des explosions ordinaire |
B. Pour |
Modèle résistant à l'explosion avec une petite fenêtre d'observation |
L'Allemagne |
Carcasse de four |
||
3Type de diaphragme |
|||||
01 |
poly |
02 |
en acier inoxydable |
03 |
en caoutchouc |
4. fil de connexion (personnalisable selon les besoins) |
|||||
01 |
NPT1/4 interne |
||||
5La portée. |
Consultez le tableau de comparaison de la fourchette |
||||
Exemple de sélection: TXK-01NN-02-01-001 Régulateur de pression TXK, forme du produit: régulier, coque: régulier, forme du diaphragme: acier inoxydable, fil de connexion: NPT1/4 interne, plage: 3,5 à 27,5 MPa.
|
Tableau de comparaison de la plage
Le code |
Portée |
Les notes |
Le code |
Portée |
Les notes |
001 |
3.5 à 27.5 MPa |
Pression classique |
002 |
1.2 à 12 MPa |
Pression classique |
003 |
00,7 à 7 MPa |
Pression classique |
004 |
0.37 à 3.7 MPa |
Pression classique |
005 |
0.25 à 2,5 MPa |
Pression classique |
006 |
0.15 à 1.2 MPa |
Pression classique |
007 |
20 à 700 KPa |
Pression classique |
008 |
10 à 350 KPa |
Pression classique |
009 |
5 à 210 KPa |
Pression classique |
010 |
5 à 170 KPa |
Pression classique |
011 |
0 à 100 KPa |
Pression classique |
012 |
-100 à 0 KPa |
Pression classique |
013 |
-100 à 100 KPa |
Pression classique |
014 |
25 KPa |
Pression hydrostatique élevée |
015 |
Pour les véhicules à moteur |
Pression différentielle inférieure |
016 |
20 à 200 KPa |
Pression différentielle inférieure |
017 |
50 à 500 KPa |
Pression différentielle inférieure |
018 |
- 0,5-0,5 KPa |
Différentielle de pression du four |
019 |
-3 à 3 KPa |
Différentielle de pression du four |
020 |
-6 à 6 KPa |
Différentielle de pression du four |
021 |
-12 à 12 KPa |
Différentielle de pression du four |
5, Méthode de débogage et schéma de câblage du commutateur
Retournez l'écrou de réglage à un état de faiblesse de base, connectez les fils C, NO, NC de l'interrupteur à la lumière de signal.connectez la lumière de signal à une lumière verte (C est la borne commune, et lorsque C est connecté à NC à l'usine, le feu vert s'allume), et ajustez l'écrou de réglage vers le haut et vers le bas selon l'indicateur du point de réglage pour le régler au point de réglage souhaité.(La pression vers le bas augmente et la pression vers le haut diminue).
6, Apparence et dimensions de l'installation
01
02
03
