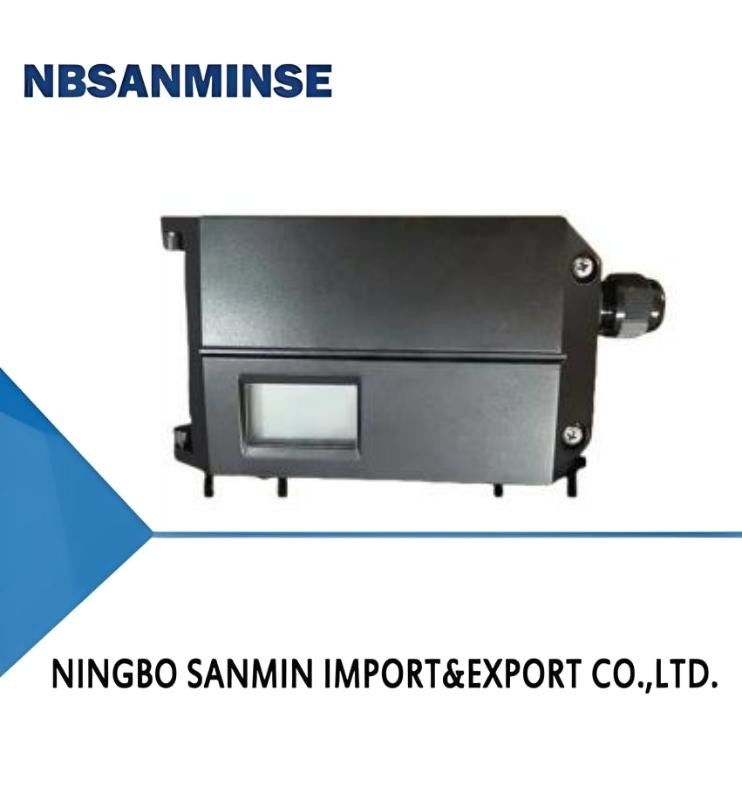

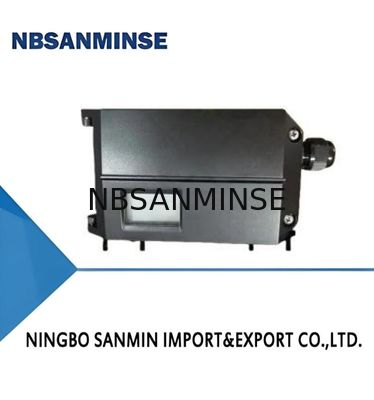

| CN8000 Série de positionneurs électriques intelligents de vannes |
|
1.Lisez attentivement les instructions d'installation avant d'installer le positionneur. Installez le positionneur conformément aux exigences d'installation décrites. Veuillez noter certains points clés de l'installation.Par exemple:, confirmer la position initiale du positionneur ou de l'arbre de rétroaction du capteur de type télécommande avant l'installation.Pour les positionneurs classiques à trajet droit, s'assurer que le plan supérieur du boîtier du positionneur est à angle droit par rapport à l'arbre principal de la vanne.l'angle de rotation de la tige de rétroaction du positionneur satisfait aux exigences d'installation.
2.Après avoir installé le positionneur sur la vanne, connectez la source d'air et le câblage électrique.Entrée d'un signal de 4 à 20 mA pour alimenter le positionneur.
3Lorsque le positionneur est allumé, le système est dans un état non initialisé avant que la fonction d'initialisation ne soit terminée.et l'interface affiche d'abord la valeur en pourcentage du capteur.
|
|
Vue d'ensemble du produit
Les positionneurs électro-pneumatiques intelligents de la série CN8000 sont utilisés conjointement avec des actionneurs pneumatiques.Ils reçoivent un signal de courant continu de 4 à 20 mA du système de commande automatique pour obtenir le réglage de la position de la vanne - pointPendant ce temps, ils collectent le signal du capteur de position pour obtenir la position réelle de la vanne.ils contrôlent l'admission et l'échappement d'air de l'actionneur pneumatique, entraînant la position de la vanne pour atteindre le point de réglage.
|
| Type d'installation |
Traction linéaire classique |
| Traction linéaire de type à distance |
| Traction angulaire classique |
| Traction angulaire de type à distance |
| Split - type |
| UneLeLe formulaire |
Action unique |
| À double action |
| Grade résistant aux explosions |
Non résistant aux explosions |
| Ex ia IIC T4/T6 Ga |
| Ex d IIC T6 Gb |
| Signal de rétroaction |
Je n'ai pas |
| Je l' ai |
| Le HARTCcommunication |
Je n'ai pas |
| Je l' ai |
| MécoulementB. Pourraquette |
Je n'ai pas |
| Paramètre de la ligne |
| Paramètre de résistance à la traction |
| Composants des manomètres |
Je n'ai pas |
| Je l' ai |
| Écran d'arrêt |
Réinitialiser |
| Restez en position |
| Température ambiante minimale |
-20°C |
| -40°C |
| Matériau de la coquille |
Unelealliage de bois |
| SéclaboussureJe...nput |
4 à 20 mA de courant continu |
| Mcourant de fonctionnement inimum |
3.8 mA |
| Je suis...Impédance d'entrée |
120Ω |
| Unetempérature ambiante |
Version générale: -20 °C à + 70 °C
Version à basse température: -40°C ~ + 70°C
La température maximale à l'épreuve de l'explosion dans l'environnement T4 est de + 60°C. La température maximale à l'épreuve de l'explosion dans l'environnement T6 est de + 40°C.
|
|
L'airexigences relatives à la source
|
Conformité à la norme ISO 8573-1
Taille et densité des particules solides:classe 3
Points de rosée: classe 3
teneur en huile: classe 3
|
|
Résistance aux vibrations
|
0.15 mm, 10 Hz à 60 Hz, 20 cycles par axe
20 m/s2, 60 Hz à 500 Hz, 20 cycles par axe
Région recommandée pour le fonctionnement continu de l'ensemble de la soupape de commande 20 m/s2 sans pic de résonance
|
| Pré-utilisation de la source d'air |
00,14 à 0,7 MPa |
| Taux de débit |
Consommation
2 bar:4.8 Nm3/h
4 bar:8.0 Nm3/h
6 bar:11.2 Nm3/h
Évacuation (réinitialisation)
2 barres:5.9 Nm3/h
4 bar:9.8 Nm3/h
6 bar:13.7Nm3/h
Les gaz d'échappementAttends un peu.position)
2 bar:6.6 Nm3/h
4 bar:11.1 Nm3/h
6 bar:15.6 Nm3/h
|
| Sétat de teadyl'airconsommation |
≤ 0,4 L/min |
| Les produits de baseerreur |
≤ 1,0% |
| Hystérésis |
≤ 1,0% |
| Interface électrique |
Une M20×1.5 |
| Interface pneumatique |
G1/4 |
| Whuit |
20,0 kg |
| ProtationLe niveau |
Résistance à la corrosion |
| Grade résistant aux explosions |
Ex 1a IIC T4/T6 Ga |
|
Interface électrique |
Dl'écriture |
| IN+ |
Signal de réglage de 4 à 20 mA + |
| Dans- |
4 à 20 mA de réglage du signal- |
| OUT+ |
Module de rétroaction de signal 18-30V DC + |
| - Je ne sais pas. |
Module de sortie du signal de rétroaction 4-20 mA |
|
Interface pneumatique |
Dl'écriture |
| Supp |
Entrée de source d'air |
| Résultats de l'analyse |
Aéroport de pilotage 1 |
| Résultats de l'analyse |
Ventilateur pilote 2, utilisé lors d'une double action |
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal |
Contre-mesures pour l'environnement à haute température |
Contre-mesures dans les environnements extrêmement froids |
| Les joints |
Fluor caoutchouc, PTFE |
Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification |
Graisse synthétique à haute température (faible volatilité) |
Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air |
Renforcer le refroidissement, éliminer efficacement l'eau |
Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Dégagement des réserves |
Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle |
Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie |
Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation |
Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
