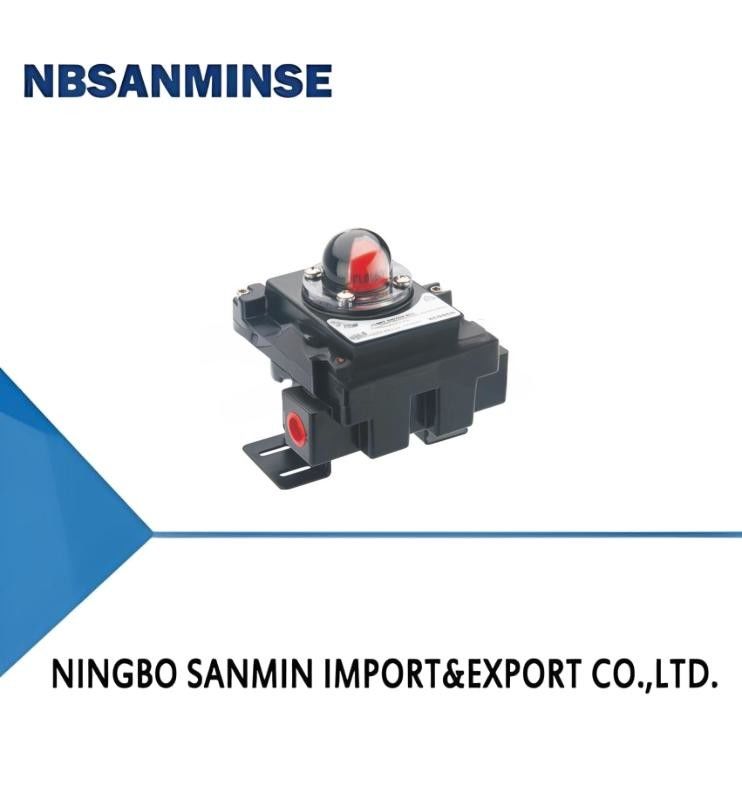

| Interrupteur de fin de course série APL |
|
1. Coque en alliage d'aluminium moulé sous pression, revêtement en poudre, belle apparence, qualité fiable.
2. L'indicateur de position de l'interrupteur peut être clairement identifié
3. Came à réglage rapide, par arbre cannelé et installation à ressort, réglage pratique sans outils.
4. Rangée de bornes multijonctions, il y a 8 contacts standard, câblage sûr et pratique
5. Norme d'interface du fil
6. Empêcher le retrait du boulon, le boulon de démontage attaché au couvercle ne tombera pas.
|
| Modèle |
Série APLXC-3N |
Série APLXC-4N |
Série APLXC-5N |
| Standard |
Option |
Standard |
Option |
Standard |
Option |
| Boîtier |
IP67 |
IP67 EexdⅡBT6 Gb
(EN50014/50018)
|
IP67 EexdⅡCT6 Gb (EN50014/50018) |
| Température |
-25~85℃ |
|
Connexion borne
|
2×1/2NPT
|
PT1/2
PF1/2
M20,PG13.5
|
2×3/4NPT
|
PT3/4 PF3/4 |
2×3/4NPT
|
PT3/4 PF3/4 |
|
Bornes
|
8 |
9~24 |
8 |
9~24 |
8 |
9~24 |
|
Conforme à la norme
|
| Position indication |
0~90° |
0~180° |
0~90° |
0~180° |
0~90° |
0~180° |
| Ouvert-jaune ; fermé-rouge |
| Micro interrupteur |
Type mécanique, type inductif, type à proximité de ressort |
| Potentiomètre |
1K ohm (0~5K ohm, 0~10K ohm) |
| Courant de retour |
4~20mA (20~4mA) |
| Modèle |
Boîtier |
Micro interrupteur |
|
Support |
|
APLXC
|
3 Type de protection climatique (IP67 |
10 2-SPDT (mécanique) |
Boîtier indicateur Pour fixation par boulon |
A
Interrupteur de fin de course de type ordinaire (montage latéral)
30×80 H:20~30
|
| 4 Type antidéflagrant (EexdⅡBT6G b) |
11 3-SPDT (mécanique) |
|
|
5 Type antidéflagrant (EexdⅡCT6G
b)
|
12 4-SPDT (mécanique) |
|
|
13 2-SPST (mécanique |
|
B
Interrupteur de fin de course de type ordinaire (montage latéral)
30×130 H:30~50
|
|
14 2-DPDT (mécanique) |
|
|
15 2-SPDT + potentiomètre (mécanique) |
|
|
16 2-SPDI + retour de courant (4-20 mA) (type inductif) |
|
C
Interrupteur de fin de course antidéflagrant (montage inférieur)
30×80H:30
|
|
20 P&F.NJ2-V3-N (Type inductif) |
|
|
21Autonics.PSI7-5DN U (Type inductif) |
|
|
22P&F.NJ412GM-N
(type inductif)
|
|
D
Interrupteur de fin de course antidéflagrant (montage inférieur)
30×130 H:30
|
|
23NBB 2-V3 (type inductif) |
|
H: fait référence à la hauteur de l'arbre de sortie supérieur des actionneurs pneumatiques |
|
30 Type général (proximité à ressort) |
|
|
31 Type haute température (100℃) G proximité à ressort) |
|
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale est leservice d'exportateur de pièces d'automatisation avec conteneur complet, et la vente decylindres pneumatiques, traitement de source d'air, électrovannes,vannes pneumatiques,vannes motorisées, vannes en laiton, vannes hydrauliques, vérins hydrauliques, raccords pneumatiques et hydrauliques , manomètres etc.
Q:Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de traitement de matériaux en acier inoxydable,
laiton, aluminium.comme les vannes haute pression / électrovannes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite. Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si possible.Q: Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ?R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc. Q:Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.Q: Le raccordement est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R:Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ?
R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement la surchauffe des bobines d'électrovanne ?
R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort,
Traitement de l'alimentation en air chaud, fortes vibrations, etc.
Q:
Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point d'attention Contre-mesures pour environnement à haute température
Contre-mesures pour environnement extrêmement froid
Joints
Caoutchouc fluoré, PTFE
Nitrile basse température, caoutchouc silicone, polyuréthane
LubrificationGraisse synthétique haute température (faible volatilité) Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air Renforcer le refroidissement, élimination efficace de l'eau
| Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique |
Composants métalliques |
Prévoir un jeu de dilatation |
| Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de commande |
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
| Installer des boîtes d'isolation, chauffage localisé, éviter la condensation froide |
Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
| Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
|
|
|
|
|
|
|
