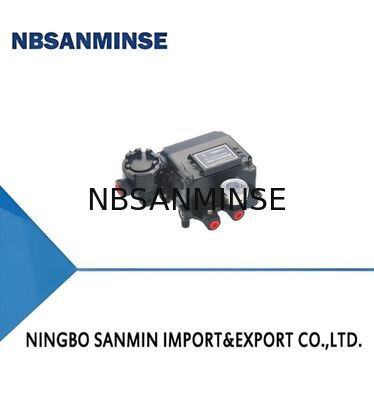

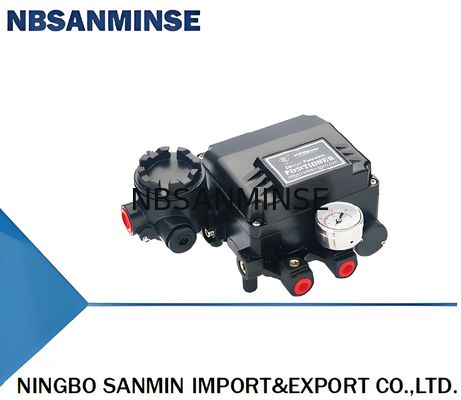

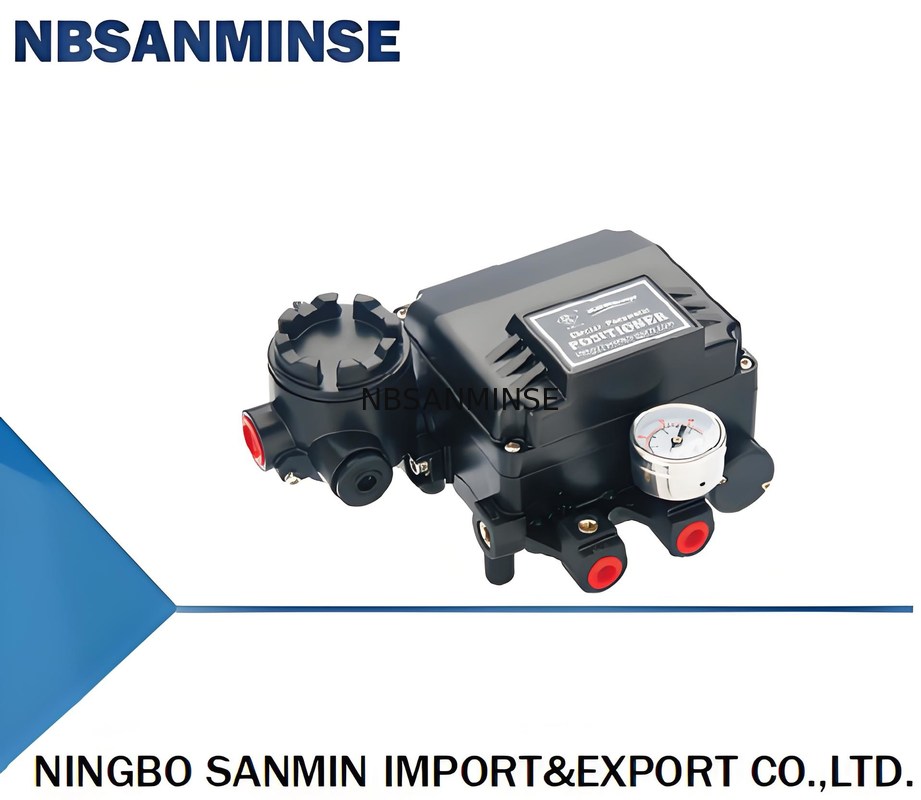

Série YT1000 électrique et localisateur de soupape à gaz |
|
|
1.Grâce à la certification CE
2.Grâce à la certification à l'épreuve des explosions (Ex iaIIBT6 Gb, Ex dmbIIBT6 Gb, Ex dmbIICT6 Gb)
3.Grâce à la certification IP66
4.Avec une vibration élevée (pas d'influence dans 5 - 200 Hz)
5Les interfaces électriques sont poreuses, à toute direction de connexion
6.L'étalonnage est simple, facile à mettre en œuvre, conversion de réaction
7.Ne pas besoin de changer, 1/2 parties égales peuvent compléter le contrôle
8Conception de la structure modulaire des pièces, facile à réparer et à entretenir
|
Premièrement, vue d'ensemble du produit
Le positionneur électrique de la série YT 1000 et la vanne de commande pneumatique constituent un circuit de commande en boucle fermée.Pour convertir le système de commande du signal de courant continu est donné à la lettre de conduite de la vanne à gaz action de la vanne de commande. En même temps selon le régulateur de rétroaction de l'ouverture pour faire la position de la vanne peut corriger le positionnement selon les signaux de contrôle de sortie du système.Le localisateur électrique est disponible en actionneur pneumatique à action simple (type de retour de ressort) et double actionneur.. |
| Ml'odel |
Le numéro de série |
Le nombre de véhicules à moteur |
| projet |
Voyage en ligne droite |
Voyage angulaire |
| Action unique |
À double action |
Action unique |
À double action |
| Signaux d'entrée |
4 à 20 mA de courant continu |
| Impédance |
250 ± 15Q |
| Pression d'alimentation |
1.4 à 7 kgf/cm2 ((20 à 100 psi) |
| Un AVC |
10 à 150 mm 0 à 90° |
| TInterface de la rachée |
Le NPT1/4 |
|
Présurgence
épaisseurinterface
|
NPT1/8 |
| Interface d'alimentation |
NPT1/2 ((G1/2) |
| Grade résistant aux explosions |
Ex dmbIIB ((C) T6 Gb,Ex ia IIB ((C) T6 Gb |
| Protationde qualité |
Résistance à la corrosion |
| Environnementtempérature |
-20°C à 70°C |
| Je vous en prie.proximité |
± 1% F.S ± 2% FS |
| Hystérésis |
± 1% F.S. |
| Sl'insensibilité |
Le système de contrôle de la température doit être conforme à l'annexe I. |
| Répétabilité |
± 0,5% |
| Uneconsommation |
3LPM ((Sup=1,4kgf/cm2,20psi) |
| Ffaiblecapacité |
Pour les appareils à combustion électrique, la valeur maximale de l'échantillon doit être égale ou supérieure à: |
| Maérienne |
Aluminium coulé |
| Whuit |
2.7kg ((6lb) 2.8kg ((6.2lb) |
| Ml'odel |
Mouvement de l'actionneur |
Type d'action |
Grade résistant aux explosions |
Formulaire de barre de rétroaction |
Trou d'échappement de la soupape pilote |
Les options |
| Le numéro de série YT-1000 |
L Linière |
S Action unique |
M Ex dmbIIBT6 Gb |
1 10 ~ 40 mm ((Linière)
M6x40L (type rotatif)
|
1 Le volume de l'actionneur est inférieur à 90 cm3 |
0 Non |
| R Type rotatif |
D double action |
C Ex dmb IICT6 Gb |
2 40 à 70 mm ((Linière)
M6x63L (type rotatif)
|
2 Volume de l'accuteur90 à 180 cm3 |
1 +PTM ((position de la soupape intégrée.Réaction) |
|
|
I Ex II BT6G b |
3 70 à 100 mm (linéaire)
M840L (type rotatif)
|
3 Le volume de l'actionneur est supérieur à 180 cm3 |
2 +PTM ((Réaction de la position extérieure de la vanne) |
|
|
P EX II C 16 G b |
4 100 à 130 mm (linéaire)
M863L (type rotatif)
|
|
3 +L/S (interrupteur intégré à l'intérieur) |
|
|
N Non résistant aux explosions |
5 130 à 150 mm (linéaire)
NAMUR (type rotatif)
|
|
4 +L/S ((Limite extérieure.interrupteur) |
|
|
|
|
|
|
5+PTM+L/S ((Construit dans la soupape, rétroaction de position et interrupteur de limite) |
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal |
Contre-mesures pour l'environnement à haute température |
Contre-mesures dans les environnements extrêmement froids |
| Les joints |
Fluor caoutchouc, PTFE |
Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification |
Graisse synthétique à haute température (faible volatilité) |
Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air |
Renforcer le refroidissement, éliminer efficacement l'eau |
Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Dégagement des réserves |
Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle |
Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie |
Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation |
Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
