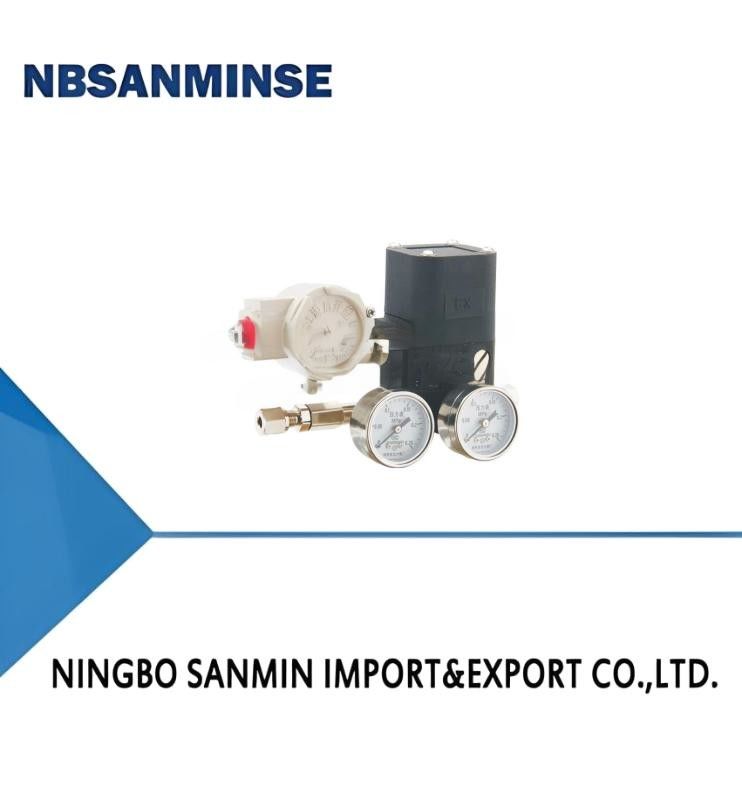

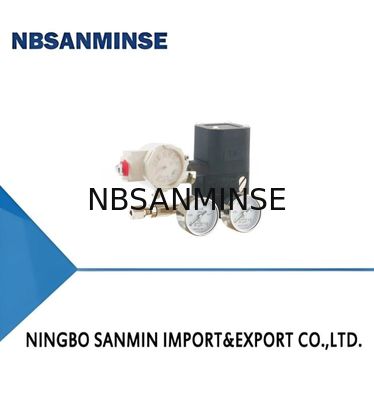

| EPC1000 électro -pneumatique positionneur de vanne |
 |
La série de convertisseurs électriques EPC1000 est un nouveau type de structure d'unité de conversion électrique, qui peut convertir différents signaux de courant d'entrée en signaux pneumatiques de sortie correspondants. Le convertisseur possède un amplificateur de puissance pneumatique interne, vous pouvez obtenir une puissance de sortie plus élevée de signaux pneumatiques pour divers actionneurs pneumatiques afin d'améliorer la vitesse de fonctionnement de l'actionneur. |
| Erreur intrinsèque |
1% |
Répétabilité |
0,5% |
| Erreur d'hystérésis |
1% |
Pression d'air |
140-700KPa |
| Débit maximum |
7,6m3/h (à 175KPa d'alimentation en air) 20m3/h (à 700KPa d'alimentation en air) |
Température ambiante |
-30°C~60°C |
| Consommation d'air |
0,3m3/h |
Humidité environnementale |
18~85% HR |
| Interface d'alimentation |
NPT1/2 (G1/2) |
Matériau du boîtier |
Alliage d'aluminium, traitement par technologie Pensu |
| Dimensions globales |
(Type ordinaire et type sécurité intrinsèque)
Ex ia IICT6 Gb87x160x107 (mm) (Type antidéflagrant) Ex dIIBT6Gb:97x186x202 (mm)
|
Poids |
(Type ordinaire et type sécurité intrinsèque) Ex ia IICT6 Gb 0,94kg (Type antidéflagrant) Ex dIIBT6Gb 2,35kg |
| Entrée signal mA CC |
Pression de sortie KPa Impédance Ω |
4-200-10 |
|
20-100
180
|
100-20 |
90 |
| 20-60 |
90 |
| 60-100 |
220 |
| 60-20 |
220 |
| 100-60 |
220 |
| 40-200 |
220 |
| 200-40 |
Signal de courant d'entrée |
| Modèle |
Signal de courant d'entrée |
| PneumatiqueSignal de sortie |
Accessoires |
Structure EPC1 |
1 4-20mA CC1 20-100KPa Action directe |
0 Toujours 0 |
| AS Avec filtre à air combiné détendeur |
G Type ordinaire
|
2 0-10mA CC
|
2 100-20KPa Action directe
OG Avec manomètre pneumatique
|
EX Type antidéflagrant |
| 3 4-12mA CC |
3 20-60KPa Action directe à plage divisée |
I Type sécurité intrinsèque |
4 12-20mA CC |
| 4 60-100KPa Action directe à plage divisée |
5 60-20KPa Action directe à plage divisée |
|
6 100-60KPa Action directe à plage divisée |
| 7 40-200KPa Action directe |
8 200-40KPa Action directe |
|
|
|
9 80-240KPa |
|
|
|
Q: Pourriez-vous offrir des échantillons gratuits ? |
|
|
|
R: Oui, |
|
|
|
mais cela dépend des produits, |
|
|
|
Veuillez nous contacter |
|
|
ina@pneuhydr.com
ou whatsapp 0086 15168536055 Q: Quelle est votre portée commerciale ? R: Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de électrovannes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc. Q: Quels types de produits pouvez-vous fabriquer ? R: Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / électrovannes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?
R: Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques célèbres d'origine ?R: Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q: Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.Q: Le raccord est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ? R: Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en complément pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement le brûlage des bobines d'électrovanne ?R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc.Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point focalContre-mesures pour environnements à haute température Contre-mesures pour environnements extrêmement froidsJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthane LubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)Traitement de l'alimentation en airRenforcer le refroidissement, élimination efficace de l'eauSéchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermiqueComposants métalliques
Prévoir un jeu de dilatation
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de contrôle
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
