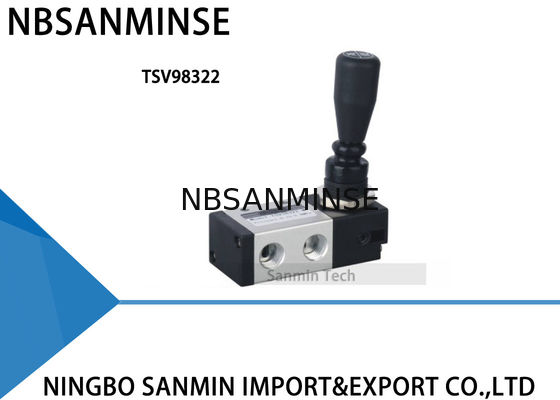

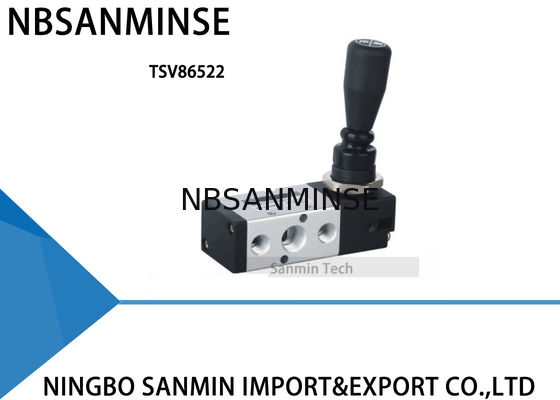

Vanne manuelle à traction série TSV, deux positions, cinq voies, G 1/4", type à verrouillage mécanique, vannes manuelles pneumatiques Sanmin
Code de série
TSV86
TSV98
Numéro de position
52 : 5/2 voies
32 : 3/2 voies
Taille du port
1:G1/8"
2:G1/4"
Code
M : Verrouillage mécanique
S : Retour par ressort
Spécification
|
Modèle
|
TSV86522 M
TSV86522 S
|
TSV98322 M
TSV98322 S
|
|
Numéro de position
|
5/2 voies
|
3/2 voies
|
|
Milieu de travail
|
Air filtré à 40 microns
|
|
Fonctionnement
|
Action directe
|
|
Surface de section transversale effective
|
18mm²
|
|
Taille du port
|
G1/4
|
|
Pression de travail
|
0 ~ 0.8 MPa
|
|
Température de travail
|
0 ~ 60 ℃
|
FAQ
Q: Quelle est notre quantité minimale de commande ?
R: Notre quantité minimale est de 1 pièce.
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, nous pourrions offrir des échantillons gratuits pour les clients spéciaux. Échantillon de pré-production, échantillon de production.
Q: Quel est le prix du produit ?
R: Nos prix sont basés sur la taille et le type de matériau. Si vous pouvez me donner les informations,
alors nous pouvons vous donner un prix estimé à titre de référence uniquement. Nous pouvons faire n'importe quelle taille et n'importe quel design.
Q: Quels types de produits pouvez-vous fabriquer ?
R: Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable et en laiton, aluminium. Vannes / électrovannes / vannes électriques / vannes pneumatiques et produits de vérins pneumatiques, etc.
Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale est de vérins de haute qualité de type SMC, traitement de source d'air, électrovannes, vannes d'eau, vannes à vapeur, vannes mécaniques, clapets anti-retour, vannes à siège incliné, vannes antidéflagrantes, vannes à impulsion, vannes pneumatiques, vannes à boisseau sphérique hydrauliques, vannes à boisseau sphérique hydrauliques en SS, clapets anti-retour hydrauliques, électrovannes hydrauliques, tous types de bobines, pompes de lubrification et pièces, raccords SS316, coupleurs rapides, etc.
Pourquoi nous choisir
1: Commande d'échantillon et petite quantité sont acceptables.
2: Qualité fiable assurée et service après-vente actif
3: Garantie de qualité d'un an
4: Personnalisation selon votre demande spéciale.
5: Divers styles pour chaque produit et gammes complètes de produits pneumatiques.
Fonctions principales:
Contrôler le débit de fluide (air comprimé) : La vanne pneumatique est le composant clé pour contrôler le débit d'air comprimé.
Réaliser le contrôle automatique : déclenchée par un signal mécanique, la vanne pneumatique peut contrôler automatiquement l'actionneur dans le système pneumatique pour que le dispositif mécanique (tel qu'un vérin et un bras mécanique) effectue le mouvement prédéfini.
Changer de direction : la vanne de commutation peut changer la direction du flux d'air comprimé, afin de réaliser le mouvement avant et arrière de l'actionneur tel que le vérin.
Réguler le débit et la pression : le débit et la pression de l'air comprimé traversant le système peuvent être contrôlés avec précision par une vanne d'étranglement et une vanne de réduction de pression, afin de réaliser la régulation de l'état de fonctionnement de l'équipement.
Contrôle de sécurité : dans certaines situations d'urgence, la vanne pneumatique peut réaliser une décompression rapide, arrêter l'alimentation en gaz et d'autres opérations pour assurer la sécurité de la production.
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente devérins pneumatiques, traitement de source d'air, électrovannes,vannes pneumatiques,vannes motorisées, vannes en laiton, vannes hydrauliques, vérins hydrauliques,raccords air et huile , manomètres etc.Q:
Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable,
laiton, aluminiumtraitement de matériaux. comme des vannes haute pressionVannes / électrovannes / vannes électriques /vannes d'eau/vannes pneumatiques /vérins pneumatiques/vannes hydrauliques/accumulateurs hydrauliquesproduits et ainsi de suite.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ?
R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.
Q:
Y a-t-il une garantie disponible ?
R: Oui, normalement les produits ont une garantie de qualité d'un an.
Contre-mesures pour environnement à haute température R:
Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm ² ? R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement le brûlage des bobines d'électrovanne ?
R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort,
environnement
chaud, fortes vibrations, etc.
Q:Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ? Point d'attention
Contre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froid
| Joints |
Caoutchouc fluoré, PTFE |
Nitrile basse température, caoutchouc silicone, polyuréthane |
| Lubrification |
Graisse synthétique haute température (faible volatilité) |
Graisse basse température (point de goutte bas, faible viscosité) |
| Traitement de l'alimentation en air |
Renforcer le refroidissement, élimination efficace de l'eau |
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Réserver un jeu de dilatation |
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid |
| Composants de contrôle |
Bobines de grade haute résistance thermique, dissipation thermique, faible consommation d'énergie |
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid |
| Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
