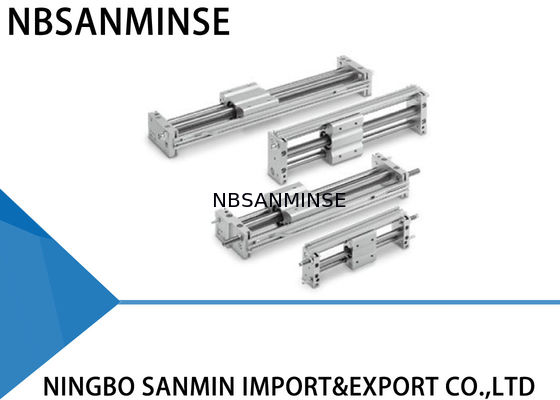

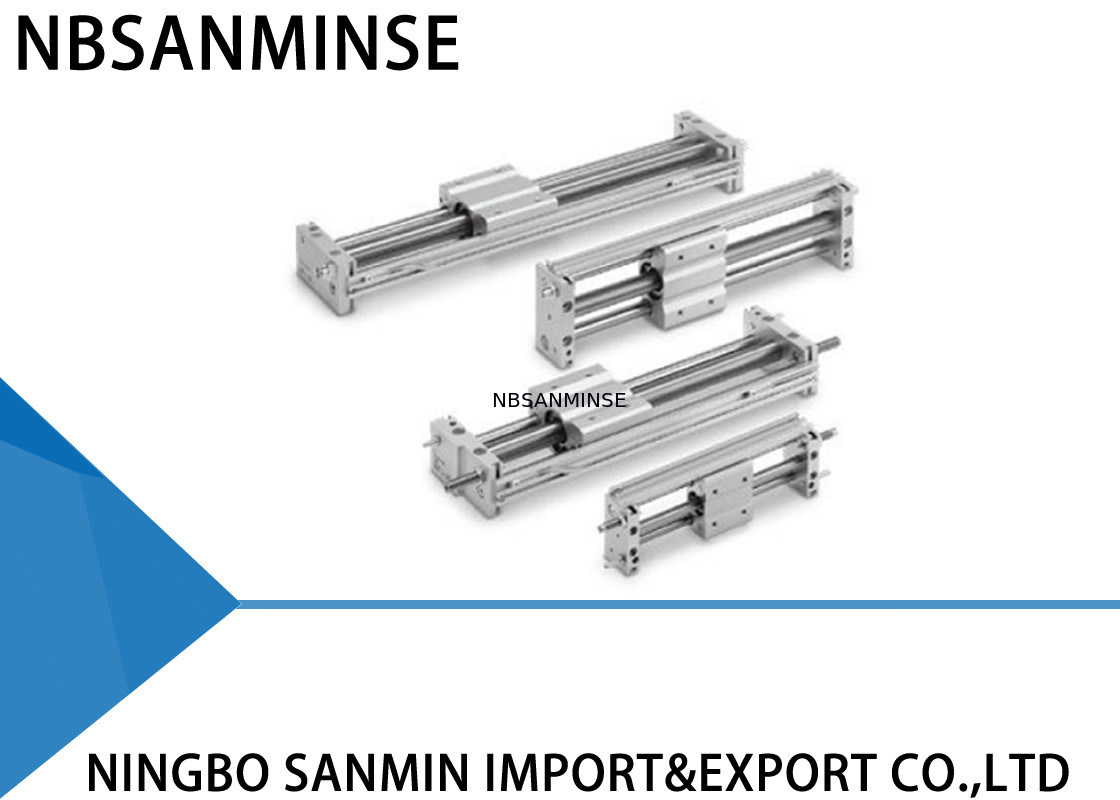

Cylindre pneumatique sans tige à accouplement magnétique série CY1S, type coulissant, avec roulement à glissement
Spécifications
| Taille d'alésage (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
| Fluide |
Air |
| Pression d'épreuve |
1,05 MPa |
| Pression de service max. |
0,7 MPa |
| Pression de service min. |
0,18 MPa |
| Température ambiante et du fluide |
-10 à 60 °C (sans gel) |
| Vitesse du piston |
50 à 400 mm/s |
| Amortissement |
Butée en caoutchouc / amortisseur |
|
Sans lubrification |
| Force de maintien magnétique (N) |
19,6 |
53,9 |
137 |
231 |
363 |
588 |
922 |
Courses standard
| Taille d'alésage (mm) |
Course standard (mm) |
Course maximale fabricable (mm) |
| 6 |
50, 100, 150, 200 |
300 |
| 10 |
50, 100, 150, 200, 250, 300 |
500 |
| 15 |
50, 100, 150, 200, 250, 300, 350, 400, 450, 500 |
750 |
| 20 |
100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 |
1000 |
| 25 |
1500 |
| 32 |
| 40 |
100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 |
1500 |
Pourquoi nous choisir
1: Haute qualité à prix compétitif.
2: Commande d'échantillon et petite quantité acceptables.
3: Personnalisation selon votre demande spéciale.
4: Fournir des informations gratuites sur les produits.
5: Qualité fiable assurée et service après-vente actif
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui, mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q: Quel est votre champ d'activité ?
R: Notre champ d'activité est le service d'exportation de pièces d'automatisation en conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques célèbres d'origine ? R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q: Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R: Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kgQ: Qu'est-ce qui cause généralement la surchauffe des bobines de vanne solénoïde ? R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc.Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique
Composants métalliques
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de commande
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtiers isolants, chauffage localisé, éviter la condensation par le froid Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
