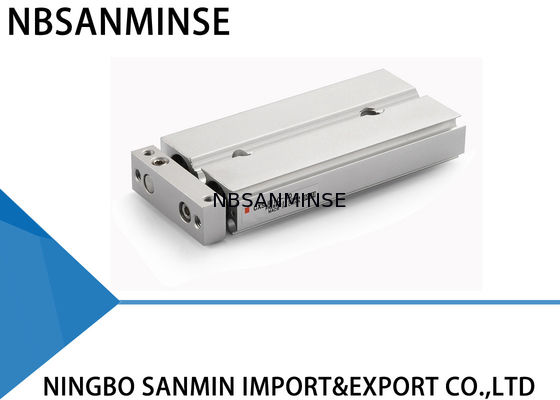

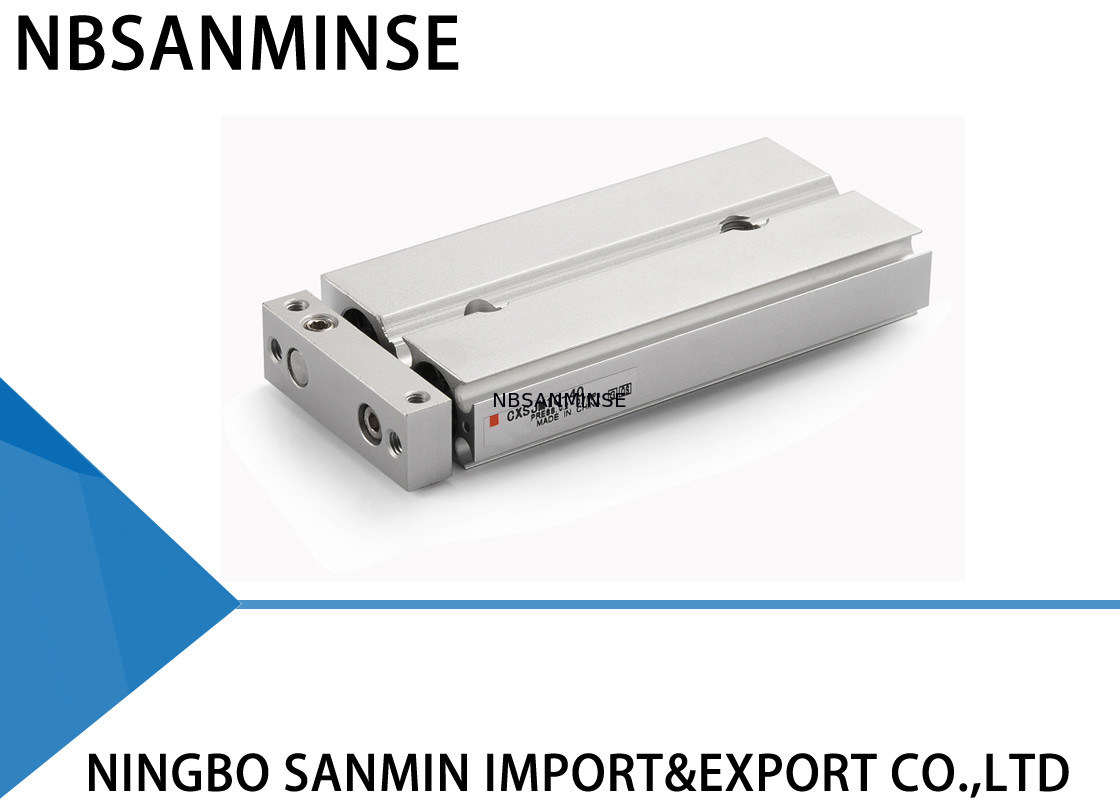

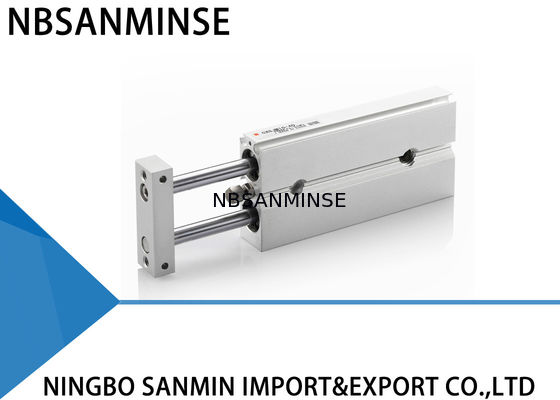

Cylindre à double tige CXSJ / cylindre pneumatique de type compact
Les spécifications
| Taille du trou (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluide |
Air (non lubrifiant) |
| Pression de preuve |
10,05 MPa |
| Pression maximale |
0.7 MPa |
| Pression minimale |
0.15 MPa |
0.1 MPa |
00,05 MPa |
| Température ambiante et fluide |
- 10 à 60 °C (pas de congélation) |
| Vitesse du piston |
30 à 800 mm / s |
30 à 700 mm / s |
30 à 600 mm / s |
| Cushion |
Pare-chocs en caoutchouc aux deux extrémités |
| Plage réglable par course |
de 0 à 5 mm par rapport à la course standard |
| Taille du port |
M3 × 0,5 |
M5 × 0,8 |
RC (NPT, PF) 1 / 8 |
| Énergie cinétique admissible |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Traction standard (mm)
| Modèle |
Traction standard |
Plage de course de fabrication |
| La valeur de la marque est déterminée par la marque. |
10, 20, 30, 40, 50. Je vous en prie. |
60 à 100 |
| Le code de conduite est le CXSJ 10. |
10, 20, 30, 40, 50, 75. Je vous en prie. |
80 à 150 |
| Le code de conduite est le code: |
10, 20, 30, 40, 50, 75, 100. Je vous en prie. |
110 à 150 |
| CXSJ 20, 25, 32 |
110 à 200 |
Type de fil de port
| Le Nil |
fils en M |
φ 6 à φ 25 |
| Rc 1 / 8 |
φ 32 |
| TN |
NPT 1 / 8 |
| TF |
G 1 / 8 |
Type de roulement
M: roulement de glissement
L: roulement de coque à billes
tuyauterie
Nile: Norme (de 6 à 32
P: axiale ( φ 6, φ 10)
Taille du forage / course
| Taille du forage |
Traction standard |
| 6 |
10, 20, 30, 40, 50. Je vous en prie. |
| 10 |
10, 20, 30, 40, 50, 75. Je vous en prie. |
| 15 |
10, 20, 30, 40, 50, 75, 100. Je vous en prie. |
| 20 |
| 25 |
| 32 |
Commutateur automatique
Nul: sans interrupteur automatique (avec aimant intégré)
Nombre d'interrupteurs automatiques
Nul: 2 pièces
S: 1 pour cent
N: ¥n ¥ pièces
Pourquoi nous choisir?
1: Différents styles pour chaque produit et produits pneumatiques entièrement en série.
2Il y a beaucoup de stock pour un transport rapide.
3: Fournir gratuitement des informations sur les produits.
4: Assurance qualité fiable et service après-vente actif
5: Haute qualité à prix compétitif.
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal |
Contre-mesures pour l'environnement à haute température |
Contre-mesures dans les environnements extrêmement froids |
| Les joints |
Fluor caoutchouc, PTFE |
Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification |
Graisse synthétique à haute température (faible volatilité) |
Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air |
Renforcer le refroidissement, éliminer efficacement l'eau |
Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Dégagement des réserves |
Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle |
Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie |
Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation |
Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
