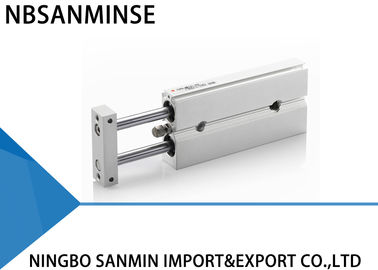

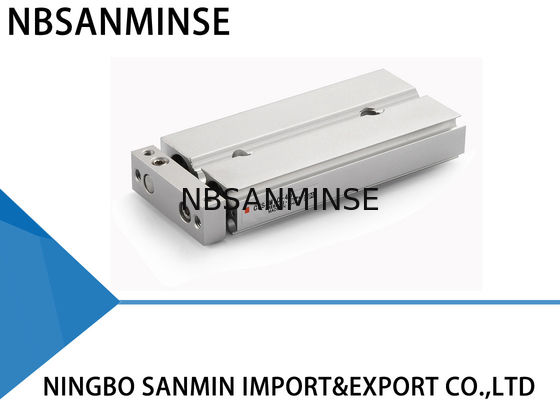

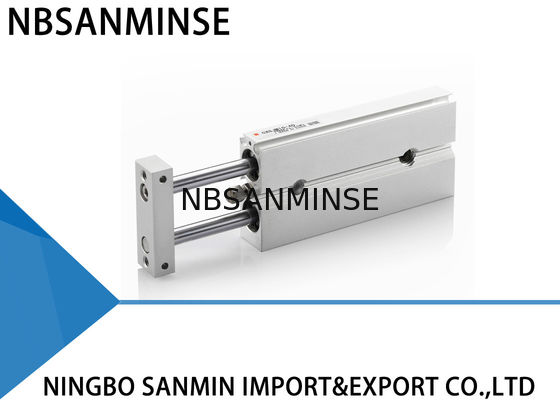

Cylindre à double tige CXSJ / Vérin pneumatique de type compact, type similaire à SMC
Spécifications
| Taille de l'alésage (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluide |
Air (non lubrifié) |
| Pression d'épreuve |
1,05 MPa |
| Pression max. |
0,7 MPa |
| Pression min. |
0,15 MPa |
0,1 MPa |
0,05 MPa |
| Température ambiante et du fluide |
- 10 à 60 °C (sans gel) |
| Vitesse du piston |
30 à 800 mm/s |
30 à 700 mm/s |
30 à 600 mm/s |
| Amortissement |
Butée en caoutchouc aux deux extrémités |
| Plage de réglage de la course |
0 à - 5 mm par rapport à la course standard |
| Taille du port |
M3 × 0,5 |
M5 × 0,8 |
RC (NPT, PF) 1/8 |
| Énergie cinétique admissible |
0,016 J |
0,064 J |
0,095 J |
0,17 J |
0,27 J |
0,32 J |
Course standard (mm)
| Modèle |
Course standard |
Plage de course fabricable |
| CXSJ 6 |
10, 20, 30, 40, 50 |
60 à 100 |
| CXSJ 10 |
10, 20, 30, 40, 50, 75 |
80 à 150 |
| CXSJ 15 |
10, 20, 30, 40, 50, 75, 100 |
110 à 150 |
| CXSJ 20, 25, 32 |
110 à 200 |
Type de filetage de port
| Néant |
Filetage M |
Ø 6 à Ø 25 |
| Rc 1/8 |
Ø 32 |
| TN |
NPT 1/8 |
| TF |
G 1/8 |
Type de roulement
M : Palier lisse
L : Roulement à billes
Raccordement
Néant : Standard (Ø 6 à Ø 32)
P : Axial (Ø 6, Ø 10)
Taille de l'alésage / Course
| Taille de l'alésage |
Course standard |
| 6 |
10, 20, 30, 40, 50 |
| 10 |
10, 20, 30, 40, 50, 75 |
| 15 |
10, 20, 30, 40, 50, 75, 100 |
| 20 |
| 25 |
| 32 |
Capteur de position
Néant : Sans capteur de position (avec aimant intégré)
Nombre de capteurs de position
Néant : 2 pièces
S : 1 pièce
N : "n" pièces
Pourquoi nous choisir
1 : Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2 : Grand stock pour une expédition rapide.
3 : Fournir des informations gratuites sur les produits.
4 : Qualité fiable assurée et service après-vente actif.
5 : Haute qualité à un prix compétitif.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est le service d'exportation de pièces d'automatisation en conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de pièces en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques célèbres d'origine ? R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1 MPa = 10 bar ≈ 145 psi ≈ 10 kgQ : Qu'est-ce qui cause généralement la surchauffe des bobines de vanne solénoïde ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique
Composants métalliques
Sélectionner des matériaux avec ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de contrôle
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
