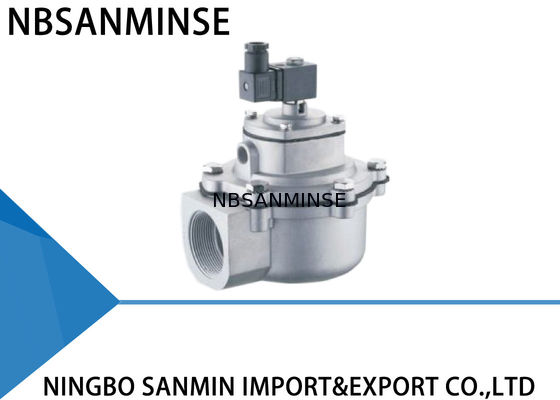

G2 à angle droit « valve quart - Z d'impulsion électromagnétique de diaphragme du double - 50S

QT - Z - 50S TURBO Type similaire à angle droit G2 " Vanne électromagnétique à double diaphragme

Paramètre technique

Utilisation

La vanne électromagnétique (également appelée vanne à membrane) est l'interrupteur pour l'air comprimé dans le système de soufflage de dépoussiérage du filtre à manches à impulsions. Contrôlée par les signaux de sortie du dispositif de contrôle des jets d'impulsions, elle dépoussière les manches filtrantes cellule par cellule pour maintenir la résistance du dépoussiéreur dans la plage définie et garantir ainsi les fonctions de traitement et l'efficacité de dépoussiérage du dépoussiéreur.

La vanne électromagnétique de type Z est une vanne à angle droit, avec un angle de 90 degrés entre l'entrée et la sortie, ce qui convient à la connexion d'installation entre le dôme de gaz et le tube de soufflage du dépoussiéreur, offrant un bon flux d'air et des impulsions de dépoussiérage satisfaisant les exigences.

Principe de fonctionnement

La vanne à membrane électromagnétique à impulsions est composée de deux chambres à gaz. Lorsque l'air comprimé est connecté, il entre dans la chambre à gaz arrière par l'orifice, la pression dans la chambre à gaz arrière pousse le diaphragme contre la sortie de la vanne et la vanne électromagnétique reste en condition "fermée".

Les signaux électriques du dispositif de contrôle des jets d'impulsions déplacent l'armature de la vanne électromagnétique à impulsions. L'échappement d'air de la chambre à gaz arrière s'ouvre et la chambre à gaz arrière perd rapidement de la pression, le diaphragme se déplace alors en arrière et l'air comprimé traverse la sortie de la vanne. La vanne électromagnétique à impulsions passe en condition "ouverte".

Lorsque la vanne électromagnétique à impulsions revient à sa position d'origine.

L'échappement d'air de la chambre à gaz arrière se ferme et la pression dans la chambre à gaz arrière augmente, ce qui pousse à nouveau le diaphragme contre la sortie.

Construction des matériaux

Corps : Moulé sous pression ADC12

Armature : Acier inoxydable 430 FR

Diaphragme : Nitrile ou Viton

Ressort : Acier inoxydable 321

Fixations : Acier inoxydable 302

Des membranes de bonne qualité seront sélectionnées et utilisées pour toutes les vannes, chaque pièce étant vérifiée à chaque procédure de fabrication, et mise sur la chaîne d'assemblage conformément à toutes les procédures. Chaque vanne finie sera soumise à un test de soufflage électrifié.

Pourquoi nous choisir

1 : Divers styles pour chaque produit et série complète de produits pneumatiques.
2 : Grand stock pour une expédition rapide.

3 : Commande d'échantillon et petite quantité de commande sont acceptables.
4 : Personnalisation selon votre demande spéciale.
5 : Fournir des informations gratuites sur les produits.
6 : Qualité fiable assurée et service après-vente actif

Q : Pourriez-vous offrir des échantillons gratuits ?

R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055

Q : Quelle est votre portée commerciale ?

R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes électromagnétiques, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes électromagnétiques / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques célèbres d'origine ? R : Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?

R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?

R : 1MPa=10bar≈145psi≈10kgQ : Qu'est-ce qui cause généralement le brûlage des bobines de vanne électromagnétique ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)

Traitement de l'alimentation en air

Renforcer le refroidissement, élimination efficace de l'eau

Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique

Composants métalliques

 Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid

Composants de contrôle

Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie

Installer des boîtes d'isolation, chauffage localisé, éviter la condensation à froid Installation

Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique

Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
