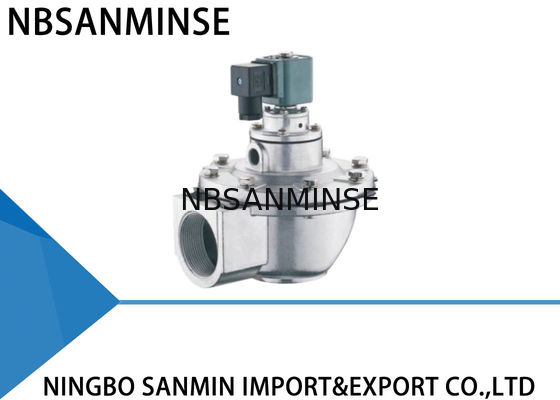

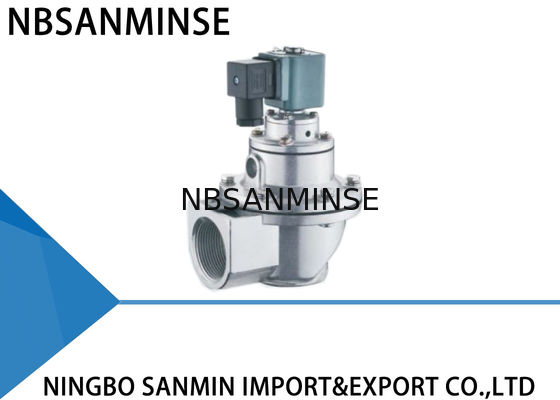

Valve à impulsion à double diaphragme, soupape solénoïde à impulsion 24VDC / 110VAC Type SBFEC
Pendant l'installation et la mise en service
Phénomènes de défaillance
1 Les soupapes ne peuvent pas toutes s'ouvrir, mais la partie principale agit.
2) Certaines vannes ne fonctionnent pas, mais les autres sont normales.
Les soupapes ne peuvent pas être fermées, il y a une fuite, il n'y a aucun moyen de créer un dôme de gaz.
Certaines vannes ne peuvent pas être fermées, il y a une fuite.
Une valve se ferme lentement.
Une raison possible
Vérifiez si la pression du dôme de gaz est trop basse.
Vérifiez la connexion de la bobine de soupape et la bobine
3 (l). vanne Y. Certaines vannes pour le même dôme de gaz ont une fuite, provoquant ainsi une fuite pour toutes les vannes.
3 (2) Ventilateur Z. L'entrée de la vanne et le bec de soufflage sont installés à l'arrière.
Il y a de la saleté ou des débris sur la membrane qui bloquent le noyau en mouvement.
L'ouverture de la membrane est obstruée.
Résolution de problèmes
Vérifiez la fuite.
2. Remplacer les accessoires
3 (1) Vérifiez la fuite
3 (2) Réinstallation
4. nettoyer la membrane et vérifier que la membrane est complète. vérifier le noyau en fer en mouvement et le bouchon d'air.
5. draguer l' orifice de la membrane
Pendant la période d'utilisation
Phénomènes de défaillance
La membrane ne peut pas se fermer fermement et la valve est toujours ouverte.
Je suis un peu...
La bobine est chaude et épuisée.
La tension est présente mais la vanne ne fonctionne pas.
La température ambiante est inférieure à -20°C. La vanne fuit et ne peut pas s'ouvrir.
Une raison possible
Il y a de la saleté ou des débris sur la membrane, la partie avant est endommagée.
Il est allumé depuis trop longtemps.
La membrane est endommagée et l'orifice est obstrué.
La température ambiante est trop basse et il y a du gel dans la soupape.
Résolution de problèmes
1. nettoyer la membrane et vérifier que la pièce de membrane est complète. vérifier le noyau de fer en mouvement et le bouchon d'air. remplacer les accessoires si nécessaire.
2) Vérifiez l'état de fonctionnement du système de commande.
3 Remplacez les accessoires à temps.
4. Veillez à l'isolation et au maintien des températures appropriées.
Construction des matériaux
Carrosserie: coulée sous pression ADC12
Armature : 430FR en acier inoxydable
Diaphragme: nitrile ou viton
Résistance: 321 en acier inoxydable
Matériaux de fixation: 302 acier inoxydable
Les membranes de bonne qualité doivent être sélectionnées et utilisées pour toutes les vannes, chaque pièce vérifiée dans chaque procédé de fabrication, et mises en assemblage conformes à toutes les procédures.Chaque soupape finie est soumise à l'essai de soufflage électrifiant..
Utilisation
La soupape électromagnétique (également appelée soupape de diaphragme) est l'interrupteur de l'air comprimé dans le système de soufflage de poussière propre du filtre à sacs à impulsions.Contrôlé par les signaux de sortie du dispositif de commande du jet d'impulsion , it makes dust clean to the filter bags cell by cell to keep the resistance of thebaghouse within the set range and thus guarantee the processing functions and the dust collecting efficiency of the baghouse .
Les vannes à impulsions électromagnétiques de type Z sont des vannes à angle droit, avec un angle de 90 degrés entre l' entrée et la sortie,qui est adapté à la connexion d'installation entre le dôme de gaz et le tube de soufflage de la cabine à sacs fournissent un bon débit d'air et des impulsions propres à la poussière répondant aux exigences .
Principe de fonctionnement
La soupape de diaphragme est composée de deux cellules de gaz, et l' air comprimé pénètre dans la cellule arrière par l' orifice.la pression dans la cellule de gaz arrière pousse le diaphragme contre la sortie de la vanne et la vanne électromagnétique reste dans l'état de "fermé"..
Quand la valve d' impulsion électromagnétique retournera à sa position initiale.
La fuite d' air de la cellule arrière se ferme et la pression dans la cellule arrière monte, ce qui rapproche à nouveau le diaphragme.
Pourquoi nous choisir?
1: Différents styles pour chaque produit et produits pneumatiques entièrement en série.
2Il y a beaucoup de stock pour un transport rapide.
3: Haute qualité à prix compétitif.
4: Assurance qualité fiable et service après-vente actif
5: Garantie de qualité d'un an
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,Siemens,Rosemount,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal |
Contre-mesures pour l'environnement à haute température |
Contre-mesures dans les environnements extrêmement froids |
| Les joints |
Fluor caoutchouc, PTFE |
Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification |
Graisse synthétique à haute température (faible volatilité) |
Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air |
Renforcer le refroidissement, éliminer efficacement l'eau |
Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Dégagement des réserves |
Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle |
Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie |
Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation |
Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
