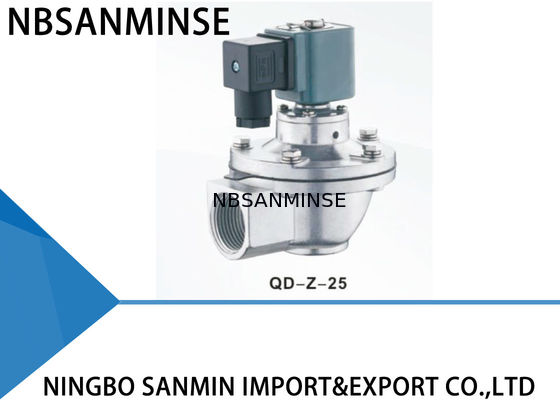

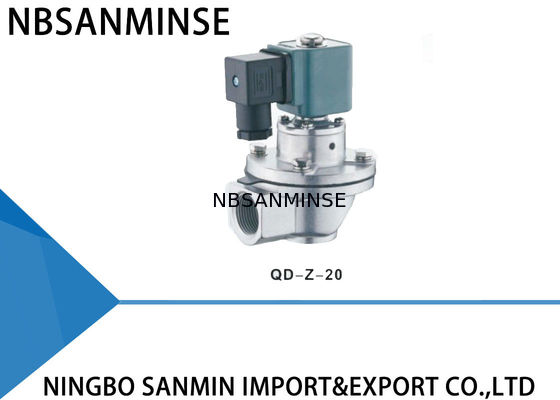

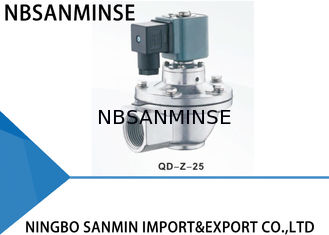

QD - Z - Série 20 / 25 Valve à impulsions électromagnétiques GOYEN Remplacez la vanne anti-poussière à angle droit 3 / 4 ", 1 "
Utilisation
La soupape électromagnétique (également appelée soupape de diaphragme) est l'interrupteur de l'air comprimé dans le système de soufflage de poussière propre du filtre à sacs à impulsions.Contrôlé par les signaux de sortie du dispositif de commande du jet d'impulsion , it makes dust clean to the filter bags cell by cell to keep the resistance of thebaghouse within the set range and thus guarantee the processing functions and the dust collecting efficiency of the baghouse .
Les vannes à impulsions électromagnétiques de type Z sont des vannes à angle droit, avec un angle de 90 degrés entre l' entrée et la sortie,qui est adapté à la connexion d'installation entre le dôme de gaz et le tube de soufflage de la cabine à sacs fournissent un bon débit d'air et des impulsions propres à la poussière répondant aux exigences .
Principe de fonctionnement
Les signaux électriques du régulateur d' impulsions déplacent l' armature de la soupape.La fuite d' air de la cellule arrière s' ouvre et la cellule arrière perd rapidement de la pression.La valve à impulsions électromagnétiques entre dans la condition " ouverte ".
Construction des matériaux
| Corps |
ADC12 coulée sous pression |
| Armature |
Acier inoxydable 430FR |
| Le diaphragme |
Nitrile ou viton |
| Le printemps |
321 Acier inoxydable |
| Particules de fixation |
302 Acier inoxydable |
Les membranes de bonne qualité doivent être sélectionnées et utilisées pour toutes les vannes, chaque pièce vérifiée dans chaque procédé de fabrication, et mises en assemblage conformes à toutes les procédures.Chaque soupape finie est soumise à l'essai de soufflage électrifiant..
Échec fréquent et dépannage
| Période d'utilisation |
Phénomènes de défaillance |
Une raison possible |
Résolution de problèmes |
| Pendant l'installation et la mise en service |
Les vannes ne peuvent pas toutes s'ouvrir, mais la partie principale agit. |
Vérifiez si la pression du dôme de gaz est trop basse. |
Vérifiez la fuite. |
| Certaines vannes ne fonctionnent pas, mais les autres sont normales. |
Vérifiez la connexion de la bobine de soupape et de la bobine |
Remplacez les accessoires |
| Les vannes ne peuvent pas être fermées, il y a une fuite, il n'y a aucun moyen de créer un dôme de gaz. |
Certaines vannes du même dôme de gaz ont une fuite, ce qui provoque une fuite pour toutes les vannes. |
Vérifiez la fuite. |
| La soupape Z, l'entrée de la soupape et le bec de soufflage sont installés à l'envers. |
Réinstallez |
| Certaines vannes ne peuvent pas être fermées. Il y a une fuite. |
Il y a de la saleté ou des débris sur la membrane, ce qui bloque le noyau en mouvement. |
Nettoyez la membrane et vérifiez que la membrane est complète. |
| Une valve se ferme lentement. |
L'ouverture de la membrane est obstruée. |
Dredger l' orifice de la membrane |
| Pendant la période d'utilisation |
La membrane ne peut pas se fermer fermement et la valve est toujours ouverte.
Je suis un peu...
|
Il y a de la saleté ou des débris sur la membrane, la partie avant est endommagée. |
Nettoyez la membrane et vérifiez que le morceau de membrane est complet, vérifiez le noyau en fer mobile et le bouchon d'air, et remplacez les accessoires si nécessaire. |
| La bobine est chaude et brûlée. |
Il est allumé depuis trop longtemps. |
Vérifiez l'état de fonctionnement du système de commande. |
| La tension existe mais la vanne ne fonctionne pas. |
La membrane est endommagée et l'orifice est obstrué. |
Remplacez les accessoires à temps. |
| La température ambiante est inférieure à -20°C. La vanne fuit et ne peut pas s'ouvrir. |
La température ambiante est trop basse et il y a du gel dans la vanne. |
Veillez à l'isolation et à maintenir une température appropriée. |
Q: Pouvez-vous offrir des échantillons gratuits?
R: Oui, mais cela dépend des produits, S'il vous plaît contactez-nous Le produit doit être présenté à l'hôpital. ou par whatsapp 0086 15168536055
Quelle est votre activité?
R: Notre domaine d'activité estservice de pièces d'automatisation pour exportateurs avec conteneur complet et venteune bouteille d' air, un traitement de source d' air, une soupape magnétique,une soupape d'air,une soupape de motorisation,une soupape en laiton, une soupape hydraulique, une bouteille hydraulique, l'air et le pétrolele montage, manomètreet ainsi de suite.
- Je ne sais pas.WQuels types de produits pouvez-vous fabriquer?
R: Nous pouvons fabriquer de nombreux types d'acier inoxydable, cuivre, aluminiumle traitement des matériaux.comme hautla pression Valve / soupape magnétique / soupape électriquesoupape d'eau/soupape pneumatique/cylindre à air/ vanne hydraulique / accumulateur hydrauliquedes produits, etc.
Q: Le produit peut-il être fabriqué avec notre logo et notre marque?
R: Oui, bien sûr, nous pouvons faire. Nous sommes fournisseur OEM depuis des années et professionnel pour faire. Mais vous devez nous donner l' autorisation si c' est possible.
Q: Pouvez-vous fournir des produits de marque d'instruments pneumatiques et hydrauliques originaux?
R: Oui, nous pouvons fournir des produits tels que Festo,Smc,CKD,Burket,Hydac,Rexroth,Siemens,Rosemount,Marsh,Endress+Hauser etc.
- Je ne sais pas. Y a-t-il une garantie?
R: Oui, normalement, les produits ont une garantie de qualité d'un an.
Q: Le connecteur est-il en système britannique ou métrique?
A: Je suis désolé. Le fil G est cylindrique et ne se scelle pas, nécessitant des joints supplémentaires pour éviter les fuites.et les fils internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrésL'étanchéité est obtenue par la déformation des fils, et le scellant ou le ruban adhésif est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.
Le fil G est un tuyau cylindrique droit utilisé pour les connexions non scellées; le fil PT est un tube conique qui repose sur la déformation et l'étanchéité du fil lui-même;NPT est également un tube conique avec un profil dentaire angle de 60 degrés, principalement utilisée en Amérique du Nord
Q: Comment convertir les unités de pression: MPa, bar, psi, kg/cm2?
R: 1 MPa = 10 bar≈145 psi≈10 kg
Q. Quelles sont les causes habituelles de l'épuisement des bobines de soupapes électromagnétiques?
R: Voltage et hz incorrects, commutation fréquente, tête de pilote entrant dans le liquide, problème de noyau de soupape et de ressort,Environnement chaud, forte vibration etc.
- Je ne sais pas. Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids?
| Point focal |
Contre-mesures pour l'environnement à haute température |
Contre-mesures dans les environnements extrêmement froids |
| Les joints |
Fluor caoutchouc, PTFE |
Nitrile à basse température, caoutchouc de silicone, polyuréthane |
| Lubrification |
Graisse synthétique à haute température (faible volatilité) |
Graisse à basse température (faible point de coulée, faible viscosité) |
| Traitement de l'air |
Renforcer le refroidissement, éliminer efficacement l'eau |
Séchage au point de rosée ultra-faible (type réfrigération + adsorption), traçage thermique |
| Composants métalliques |
Dégagement des réserves |
Sélectionnez des matériaux avec une ténacité à basse température, empêchez les fuites dues au rétrécissement au froid |
| Composants de contrôle |
Des bobines de qualité résistantes à la chaleur, dissipation de chaleur, faible consommation d'énergie |
Installez des boîtes isolantes, chauffage local, empêchez la condensation froide |
| Installation |
Garder à l'écart des sources de chaleur, ajouter des plaques isolantes thermiques |
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux isolants thermiques |
