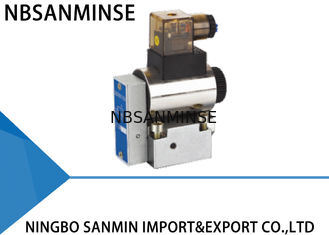

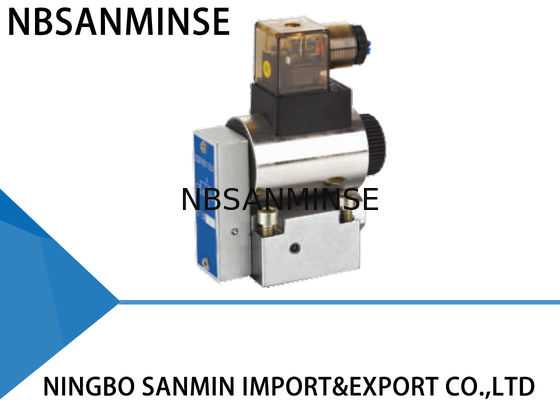

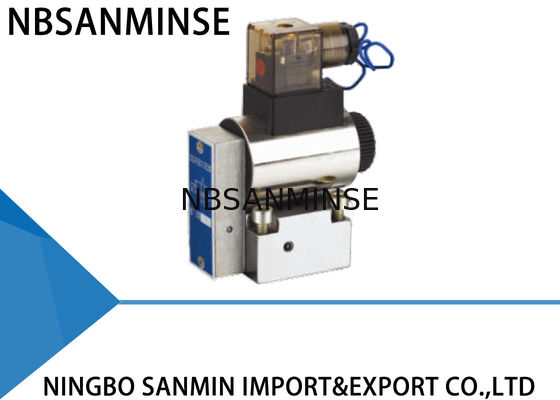

Dc 24 vannes électromagnétiques hydrauliques de boule de volt normalement ouvertes/a clôturé 23QDF 24QDF

Vanne solénoïde hydraulique à bille CC 24 volts normalement ouverte / fermée 23QDF 24QDF

Introduction

1. Les électrovannes à boisseau sphérique 23QDF6 et 24QDF6 sont utilisées dans les assemblages de vannes à cartouche 2 voies avec des minéraux comme fluide de travail, pour réaliser le contrôle pilote des fuites. Tout en satisfaisant le besoin de contrôle de la chute de pression et du débit, elles peuvent également servir à contrôler les directions d'autres actionneurs.

2. Les distributeurs à boisseau sphérique électromagnétiques W23QDF6 et W24QDF6 sont fabriqués à l'aide de matériaux anticorrosifs et d'une finition spéciale, ils conviennent donc au travail avec des fluides non minéraux tels que les liquides émulsionnés, les huiles hydrauliques à base d'eau et conviennent même au travail dans des unités de contrôle pneumatique.

Désignation du modèle

1. Pour utilisation à une température ambiante de -20 ~ +40 °C, une humidité relative ≤ 95 %, et sans exposition aux intempéries ou aux gaz explosifs.

2. L'électroaimant est conçu pour un travail de longue durée.

3. Le taux de commutation nominal de l'électrovanne est de 120 cycles/min lorsque le taux de continuité de fonctionnement est de 60 %.

4. La plage de variation de la tension de fonctionnement de l'électroaimant est de +60 % ~ -15 % de la tension de fonctionnement nominale.

5. Commutation fiable pendant 2 × 104 cycles dans les conditions données :

1) Sous la charge de la pression de fonctionnement nominale ;

2) En fonctionnement sous la tension de fonctionnement nominale ;

3) Sous un taux de continuité de fonctionnement de 60 % et un taux de commutation de la vanne de 120 cycles/min ;

4) Sous une température ambiante de 40 °C

Données techniques principales

Lors de la commande, l'acheteur doit indiquer la description, le modèle, le mécanisme de prise, la pression de fonctionnement nominale et la quantité commandée. La lettre "W" doit être ajoutée avant la désignation du modèle si la vanne doit fonctionner avec des fluides non minéraux (tels que les liquides émulsionnés et les liquides à base d'eau).

Q : Pourriez-vous offrir des échantillons gratuits ?

R : Oui, mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055

Q : Quelle est votre portée commerciale ?

R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, d'électrovannes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / électrovannes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques originales célèbres, des instruments ? R : Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?

R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?

R : 1 MPa = 10 bar ≈ 145 psi ≈ 10 kgQ : Qu'est-ce qui cause généralement le brûlage des bobines d'électrovanne ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, vibrations importantes, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point de focalisationContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)

Traitement de l'alimentation en air

Renforcer le refroidissement, élimination efficace de l'eau

Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique

Composants métalliques

 Sélectionner des matériaux à ténacité à basse température, éviter les fuites dues au retrait à froid

Composants de contrôle

Bobines de qualité haute résistance thermique, dissipation thermique, faible consommation d'énergie

Installer des boîtiers isolants, chauffage localisé, éviter la condensation par le froid Installation

Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique

Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
