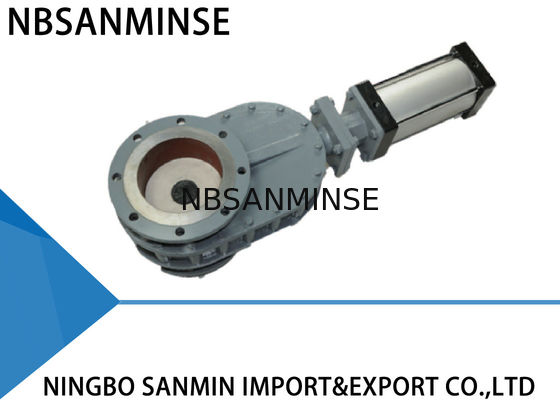

SMWZ644 - ADN - écologique hermétique fendu du battement 100% de double de clapet anti-retour de disque de C

SMWZ644 -DNA -C Clapet anti-retour à disque divisé Double battant 100% étanche Écologique

Performance principale

Le modèle WZ644-10Q de vanne à double disque utilise une étanchéité à double disque et les surfaces d'étanchéité sont fabriquées en alliage résistant à l'usure ou en céramique. L'étanchéité est 100% hermétique et la vanne atteint une longue durée de vie, en particulier dans les applications. Par conséquent, la fiabilité globale du système est considérablement augmentée.

Performance de fonctionnement

Lorsque de l'air est introduit dans l'orifice supérieur du cylindre, la tige de piston pousse le double disque vers le bas et la vanne est fermée. Lorsque de l'air est introduit dans l'orifice inférieur du cylindre, la tige de piston pousse le double disque vers le haut et la vanne est ouverte. Un ressort de compression placé entre les disques et la bague d'étanchéité force les disques contre la bague d'étanchéité, et permet également aux disques un mouvement vertical, ce qui aide à compenser la dilatation et la contraction thermiques des pièces et à assurer une étanchéité hermétique dans toutes les conditions. Lors de l'actionnement de la vanne, le double disque tourne pour roder et polir les surfaces d'étanchéité. Lorsque le produit traverse la vanne, tout matériau entrant dans la chambre interne est éliminé par l'action du flux vortex. Par conséquent, la vanne est autonettoyante. Une purge d'air supplémentaire peut être fournie pour garantir une performance de nettoyage en place. Toutes ces caractéristiques garantissent une longue durée de vie de la vanne et augmentent la fiabilité de votre système.

Applications

Tous les produits pulvérulents, en poudre et granulaires dans les centrales thermiques au charbon, les fonderies, les aciéries, les industries pharmaceutiques et chimiques.

Paramètres techniques

Pression maximale de fonctionnement : 1,0 MPa

Pression maximale d'essai : 1,5 MPa

Température de fonctionnement : ＜200℃

Pression d'essai de fuite : 1,1 MPa

Installation et application

1. Avant l'installation, assurez-vous que l'actionneur pneumatique ne présente aucun défaut tel que rupture et concavité.

2. Assurez-vous que la bride de raccordement, la longueur structurelle, la pression maximale de fonctionnement et le diamètre nominal sont conformes aux exigences.

3. Pendant l'installation, il n'est pas permis de réajuster les goujons et les écrous qui ont été fixés à l'origine. Alignez le centre des deux tuyaux et le diamètre de la vanne pour qu'ils soient coaxiaux. Gardez la surface de la bride plate. Appliquez uniformément la force pour serrer le boulon.

4. Après l'installation, introduisez de l'air par les orifices supérieur et inférieur du cylindre pour voir si la vanne peut être normalement ouverte ou fermée.

5. Vérifiez l'interrupteur de commande (s'il existe) pour voir s'il est solidement fixé, si ses paramètres sont conformes à la source d'alimentation d'accès et s'il peut fonctionner correctement dans des conditions d'ouverture et de fermeture complètes.

Méthode de dépannage

Pièces principales et matériaux
