Double valve à l'épreuve des usages pneumatique d'équilibre de soupape à disque d'admission/débouché de soupape à disque double

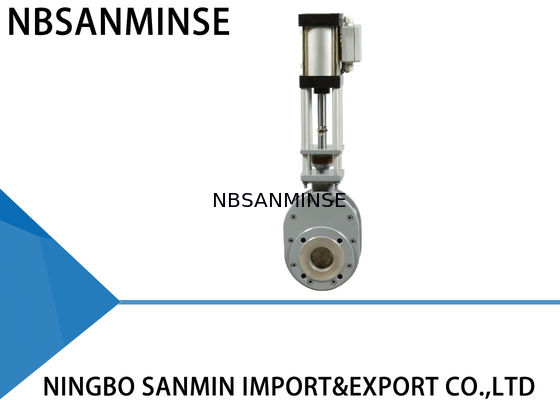

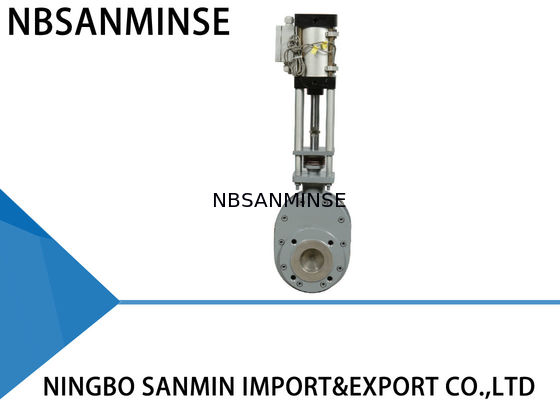

SMWZ644 ( 1 ) -10 ( 2 )- DNB -( 3 ) Vanne à double disque pneumatique résistante à l'usure ( vanne d'admission / vanne de sortie / vanne d'équilibrage ) Double vanne à boisseau sphérique

Performances principales

Le modèle WZ644-10Q à double disque utilise une étanchéité à double disque et les surfaces d'étanchéité sont en alliage résistant à l'usure ou en céramique. L'étanchéité est de 100% hermétique et la vanne atteint une longue durée de vie, en particulier dans les applications. Par conséquent, la fiabilité globale du système est considérablement augmentée.

Performances de fonctionnement

Lorsque l'air est introduit dans le port du cylindre supérieur, la tige du piston pousse le double disque vers le bas et la vanne est fermée. Lorsque l'air est introduit dans le port du cylindre inférieur, la tige du piston pousse le double disque vers le haut et la vanne est ouverte. Le ressort de compression étant placé entre les disques et la bague d'étanchéité, force les disques contre la bague d'étanchéité, et permet également le mouvement vertical des disques, ce qui aide à compenser la dilatation et la contraction thermiques des pièces et assure une étanchéité hermétique dans toutes les conditions. Lors de l'actionnement de la vanne, le double disque tourne pour rodage et polissage des surfaces d'étanchéité. Lorsque le produit traverse la vanne, tout matériau entrant dans la chambre intérieure est éliminé par action de flux tourbillonnaire. Par conséquent, la vanne est autonettoyante. Un purge d'air supplémentaire peut être fournie pour assurer des performances de nettoyage sur place. Toutes ces caractéristiques garantissent une longue durée de vie de la vanne et augmentent la fiabilité de votre système.

Applications

Tous les produits sous forme de poussière, poudre et granulés dans les centrales électriques au charbon, les fonderies, les usines sidérurgiques, les industries pharmaceutiques et chimiques.

Paramètres techniques

Pression de fonctionnement maximale : 1,0 MPa

Pression d'épreuve maximale : 1,5 MPa

Température de fonctionnement : <200℃

Pression d'épreuve d'étanchéité : 1,1 MPa

Installation et application

1. Avant l'installation, assurez-vous que l'actionneur pneumatique est exempt de tout défaut tel que rupture et concavité.

2. Assurez-vous que la bride de raccordement, la longueur structurelle, la pression de fonctionnement maximale et le diamètre nominal sont conformes aux exigences.

3. Lors de l'installation, il n'est pas permis de réajuster les goujons et les écrous qui ont été initialement serrés. Alignez le centre des deux tuyaux et le diamètre de la vanne pour qu'ils soient coaxiaux. Gardez la surface de la bride plane. Appliquez uniformément la force pour serrer le boulon.

4. Après l'installation, introduisez de l'air par les orifices des cylindres supérieur et inférieur pour voir si la vanne peut être normalement ouverte ou fermée.

5. Vérifiez l'interrupteur de commande (s'il existe) pour voir s'il est solidement fixé, si son paramètre est conforme à la source d'alimentation d'accès, et s'il peut fonctionner correctement dans des conditions d'ouverture complète et de fermeture complète.

Méthode de dépannage

Pièces principales et matériaux

Q: Pourriez-vous offrir des échantillons gratuits ?

R: Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055

Q: Quelle est votre portée commerciale ?

R: Notre portée commerciale est service d'exportateur de pièces d'automatisation avec conteneur complet, et vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées,  de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques,  de raccords pneumatiques et hydrauliques , manomètres etc.

Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de

traitement de matériaux en acier inoxydable, laiton, aluminium. comme des vannes haute pression, des vannes solénoïdes, des vannes électriques, des vannes d'eau, des vannes pneumatiques, des vérins pneumatiques, des vannes hydrauliques, des accumulateurs hydrauliques et ainsi de suite. Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques célèbres d'origine, des instruments ?R: Oui, nous pouvons fournir comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser etc.Q:Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.

Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?

R:

Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un produit d'étanchéité ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.

Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.

Nitrile basse température, caoutchouc silicone, polyuréthane R: 1 MPa=10 bar ≈ 145 psi ≈ 10 kg

Q: Qu'est-ce qui cause généralement la surchauffe des bobines de vanne solénoïde ?

R: Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort,

environnement chaud, fortes vibrations, etc.

Q:

Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?

Point d'attention

Contre-mesures pour environnements à haute température

Contre-mesures pour environnements extrêmement froidsJoints Caoutchouc fluoré, PTFE

Nitrile basse température, caoutchouc silicone, polyuréthane Lubrification
