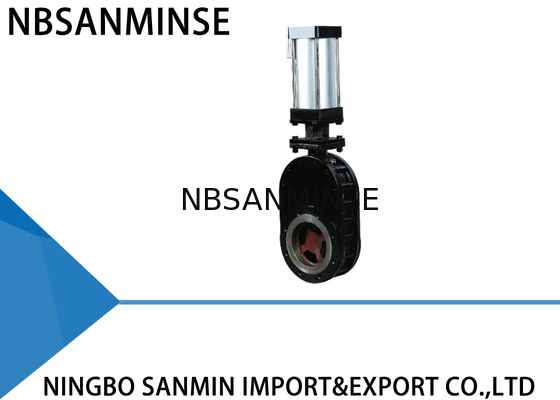

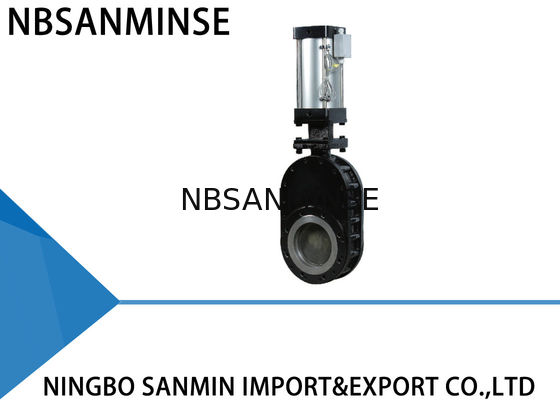

Clapet anti-retour à disque d'air fait sur commande pour industries pharmaceutiques/chimiques

Description de produit

Clapet anti-retour à disque d'air fait sur commande pour industries pharmaceutiques/chimiques







---

Représentation principale



La valve modèle de double-disque de WZ644-10Q emploie un double - le cachetage de disque et les surfaces d'étanchéité sont faits à partir de l'alliage résistant à l'usure ou en céramique. Le joint est 100% hermétique et la valve réalise une longue durée de vie, en particulier dans les applications. En conséquence, la fiabilité du système globale est augmentée considérablement.



Performance opérationnelles



Quand de l'air est présenté dans le port supérieur de cylindre, la tige de piston abaisse le double-disque et la valve est fermée. Quand de l'air est présenté dans le port inférieur de cylindre, la tige de piston soulève le double-disque et la valve est ouverte. Ressort de compression étant placé entre les disques et l'anneau de joint, forces les disques les disques contre l'anneau de joint, et tiennent compte également du mouvement vertical de disques, qui des aides pour compenser la dilatation thermique et la contraction des pièces et pour assurer un joint hermétique dans toutes les conditions. En enclenchant la valve, le double-disque tourne pour enrouler et polir les surfaces d'étanchéité. Quand le produit traverse la valve, n'importe quel matériel entrant dans la chambre intérieure est enlevé par action d'écoulement de vortex. Par conséquent, la valve est autonettoyante. La purge supplémentaire d'air peut être fournie pour assurer la représentation de propre-dans-endroit. Toutes ces caractéristiques garantissent un long lofe de service pour la valve et augmentent la fiabilité de votre système.



Applications



La tous poussière, poudre, et produits granulaires dans les industries de centrales thermiques au charbon, de fondeurs, de fer et d'usines sidérurgiques, pharmaceutiques et chimiques.



Paramètres techniques



Pression de Maximum-fonctionnement : 1.0MPa



Pression d'essai maximum : 1.5MPa



Température de fonctionnement : <200℃



Pression d'essai d'étanchéité : 1.1MPa





Installation et application



1. Avant l'installation, assurez-vous que l'actionneur pneumatique est exempt de tous les défauts comme la rupture et concave.



2. Assurez-vous la bride commune, la longueur structurelle, la pression de fonctionnement maximum et le diamètre de nominal sont accordés avec des conditions.



3. Pendant l'installation, non permise de rajuster les goujons et les écrous qui ont été attachés à l'origine. Alignez le centre de deux canalisations et diamètres de valve pour être coaxial. Maintenez la surface de bride plate. Appliquez uniformément la force pour serrer le boulon.



4. Après installation, présentez l'air des ports supérieurs et inférieurs de cylindre pour voir si la valve peut être normalement ouverte ou fermée.



5. Joue le commutateur de commande (si existant) pour voir si on l'attache sûrement, si son paramètre est accordé avec la source d'énergie d'accès, et s'il peut correctement fonctionner dans la pleine ouverture et les pleines conditions fermantes.







Méthode de dépannage



Problèmes	Cause	Méthode de dépannage
Fuite dans la surface d'étanchéité	Saleté entre le disque et la surface d'étanchéité	Enlevez la saleté
	Endommagez aux paires anneau de joint	Réparez ou remplacez
Fuite dans le joint bridé	Le boulon est inégalement vissé	Vissez même le boulon
	Endommagez sur la surface de bride	Réparez la surface de bride
	Endommagez à l'entretoise	Remplacez l'entretoise
La valve correctement ne s'ouvre pas ou ne se ferme pas	Gisement de la poussière	Enlevez la poussière régulièrement
	Pression atmosphérique insuffisante, fuite grave	Réparez la canalisation d'alimentation en air
	Des composants pneumatiques ont été vieillis et efficlency perdu	Remplacez les composants endommagés
Fuite de boîte de bourrage	Le bourrage a été vieilli et sévèrement porté	Remplacez le bourrage





Dimension d'installation, dessin d'ensemble





Modèle (séries d'A)	DN	L	d	K	D	H	nanomètre	2-A
WZ644-10Q-40	40	120	84	110	150	443	4-M16	2-G1/4
WZ644-10Q-50	50	120	99	125	165	463	4-M16	2-G1/4
WZ644-10Q-65	65	120	118	145	180	528	4-M16	2-G1/4
WZ644-10Q-80	80	120	132	160	195	558	8-M16	2-G1/4
WZ644-10Q-100	100	120	156	180	215	601	8-M16	2-G1/4
WZ644-10Q-125	125	160	184	210	250	730	8-M16	2-G3/8
WZ644-10Q-150	150	160	211	240	285	798	8-M16	2-G3/8
WZ644-10Q-175	175	160	241	270	315	894	8-M16	2-G3/8
WZ644-10Q-200	200	160	266	295	340	958	8-M16	2-G1/2
WZ644-10Q-225	225	160	294	325	370	1028	12-M20	2-G1/2





Pièces et matériaux principaux



Article	Nom	Matériel	Article	Nom	Matériel
1	Corps de valve	Fer malléable	5	T-morceau se reliant	Acier de fonte
2	Corps de valve latéral	Fer malléable	6	Monture	45#Steel
3	Bague d'étoupage	Acier au carbone + alliage spécial	7	Enchaînement du cou	Fonte de Hodular
4	Dise	Acier au carbone + alliage spécial	8	Aluminium d'actionneur pneumatique	Cylindre en aluminium
