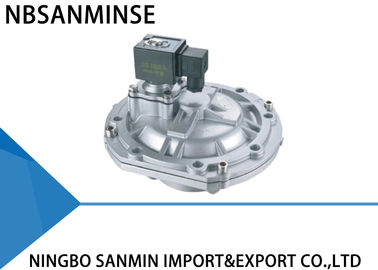

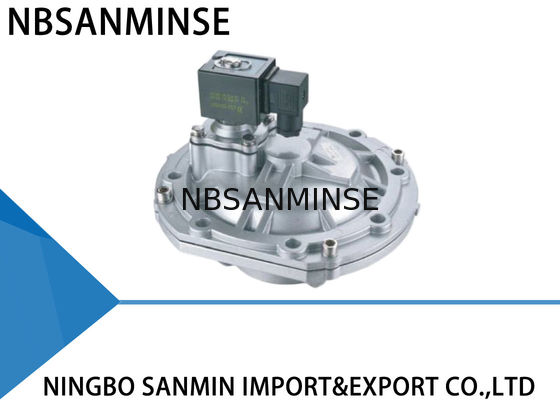

QA-Y- 76S Soupape à impulsions pneumatique Grande taille Type immergé Soupape anti-poussière Type Asco

Vanne à impulsion pneumatique QA-Y-76S similaire à la vanne à impulsion Asco, taille de raccord 3"

Utilisation

La vanne électromagnétique (également appelée vanne à membrane) est l'interrupteur de l'air comprimé dans le système de soufflage de nettoyage de poussière du filtre à manches à impulsion. Contrôlée par les signaux de sortie du dispositif de contrôle de jet d'impulsion, elle nettoie la poussière des manches filtrantes cellule par cellule pour maintenir la résistance du dépoussiéreur dans la plage définie et garantir ainsi les fonctions de traitement et l'efficacité de collecte de poussière du dépoussiéreur.

Les vannes à impulsion électromagnétiques de type Y sont un sous-produit pour les occasions de travail (vanne intégrée), elles sont directement installées dans le sac de gaz, avec de meilleures caractéristiques d'écoulement. À mesure que les pertes de pression diminuent, elles conviennent aux occasions de travail avec une source de gaz à pression plus faible.

Principe de fonctionnement

La vanne à membrane à impulsion électromagnétique est composée de deux chambres à gaz. Lorsque l'air comprimé est connecté, il pénètre dans la chambre arrière à travers l'orifice, la pression dans la chambre à gaz arrière pousse la membrane contre la sortie de la vanne et la vanne électromagnétique reste en position fermée.

Lorsque la vanne à impulsion électromagnétique revient à sa position d'origine.

L'échappement d'air de la chambre à gaz arrière se ferme et la pression dans la chambre à gaz arrière augmente, ce qui pousse à nouveau la membrane contre la sortie.

Les signaux électriques du dispositif de contrôle de jet d'impulsion déplacent l'armature de la vanne à impulsion électromagnétique. L'échappement d'air de la chambre à gaz arrière s'ouvre et la chambre à gaz arrière perd rapidement de la pression, la membrane recule et l'air comprimé traverse la sortie de la vanne. La vanne à impulsion électromagnétique passe en position ouverte.

La vanne à impulsion est composée d'une tête pilote, d'une membrane et d'un corps en aluminium de vanne. La surface de la cavité arrière de la membrane est plus grande que celle de la cavité avant. La membrane est maintenue en position fermée en raison de l'effet d'une forte pression.
Le contrôleur d'impulsion électrique envoie des signaux d'entrée de sorte que l'armature électromagnétique attire la barre mobile. Il ouvre le trou d'équilibrage pour libérer rapidement le gaz sous pression dans la cavité arrière de la membrane; le gaz sous pression dans la cavité avant maintient la membrane pour ouvrir le passage et la vanne commence le nettoyage.
Le signal d'impulsion disparaît et le ressort de l'armature agit immédiatement pour remettre la barre mobile en place afin de fermer le trou d'équilibrage. Le gaz sous pression dans la cavité arrière de la membrane et le ressort agissent ensemble pour fermer le passage et la vanne arrête le nettoyage.
Le trou d'amortissement dans la membrane sert à amortir le flux d'air lorsque la barre mobile de l'armature est maintenue en position d'équilibrage et à transférer l'air vers la cavité arrière dès que le trou d'équilibrage est fermé pour fermer le passage et arrêter le nettoyage.

Température ambiante : -25~60℃ Personnalisé pour des températures plus basses ou plus élevées

Humidité relative : ≤85%

Milieu de travail : Air propre

Tension : AC220V/DC24V/AC110V/AC24V Personnalisé

Indice de protection : IP65

Durée de vie du diaphragme : Plus d'un million de cycles

Cv/Kv : Appelez-nous pour plus de détails

Pourquoi nous choisir

1 : Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2 : Grand stock pour une expédition rapide.
3 : Haute qualité à prix compétitif.
4 : Commande d'échantillon et commande en petite quantité sont acceptables.

Q : Pourriez-vous offrir des échantillons gratuits ?

R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055

Q : Quelle est votre portée commerciale ?

R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes électromagnétiques, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes électromagnétiques / vannes électriques / vannes à eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques et ainsi de suite.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. nous sommes un fournisseur OEM depuis des années et nous sommes professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des biens de marques pneumatiques et hydrauliques célèbres d'origine ? R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le raccord est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?

R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un mastic ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même; NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?

R : 1MPa=10bar≈145psi≈10kgQ : Qu'est-ce qui cause généralement la surchauffe des bobines de vanne électromagnétique ? R : Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour les environnements à haute température Contre-mesures pour les environnements extrêmement froidsJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)

Traitement de l'alimentation en air

Renforcer le refroidissement, élimination efficace de l'eau

Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique

Composants métalliques

 Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid

Composants de contrôle

Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie

Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid Installation

Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique

Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
