Soupape à diaphragme libre de valve de système de nettoyage d'airbag de connecteur de tête en vrac de connecteur de mur d'usage d'expédition de bhc Pluse
ContPerson : Ina Chen
Numéro de téléphone : 0086-15168536055
WhatsApp : +8615168536055
Quantité de commande min : | 20 | Prix : | Négociable |
---|---|---|---|
Détails d'emballage : | Sachets en plastique, boîtes, carton, palette ou comme conseil de client | Délai de livraison : | négociation |
Conditions de paiement : | L / C, T / T, Western Union | Capacité d'approvisionnement : | négociation |
Lieu d'origine: | Ningbo | Nom de marque: | NBSANMINSE |
---|---|---|---|
Certification: | SIO9001 | Numéro de modèle: | SMDF-E |
Détail Infomation |
|||
Pression nominale: | 1,0 (MPA) | Type: | Le débouché a laissé |
---|---|---|---|
température: | ≤200℃ | Presse maximum d'essai: | 1,5 (MPA) |
DN: | 50, 65, 80, 100, 125, 150, 175, 200, 225, 250 | Corps de valve: | fonte |
Mettre en évidence: | Valve d'impulsion électromagnétique,soupape à air d'impulsion |
Description de produit

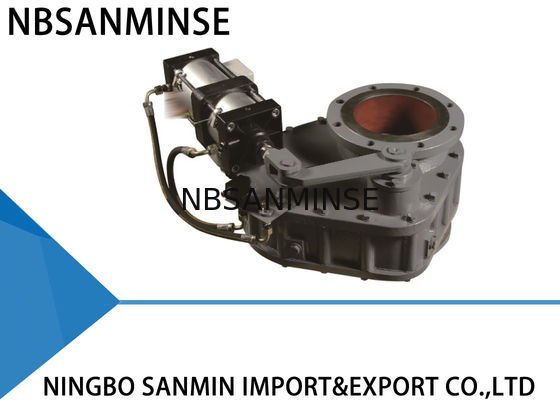

Cimentez excellent résistant à l'usure d'usine/de soupape à disque de double centrale
L'information de production
La soupape à disque tournante utilise la structure en céramique ou dure de paires de frottement en métal, qui la rend une étanchéité plus abrasive et meilleure. Elle a besoin juste d'une petite charge commençante parce que la structure unique. En outre, les cendres s'accumulent à peine dans le corps de valve dû à la même raison. Toutes ces caractéristiques font les biens tournants de soupape à disque.
Principe de fonctionnement
Applications
. La soupape à disque tournante peut être utilisée en cendre donnant le système dans les centrales thermiques. Elle peut également être appliquée dans le mien, l'usine de ciment, le travail de chaux, l'usine métallurgique, l'usine chimique et d'autres domaines qui doivent transporter la cendre caustique ou abrasive.
Paramètres techniques
. Pression de fonctionnement maximum : 1,0 MPA
. Pression d'essai maximum : 1,5 MPA
. Température de fonctionnement : ≤ 200℃
. Pression d'essai d'étanchéité : 1,1 MPA
Installation
1. Avant l'installation, lisez svp ce manuel soigneusement, et vérifiez l'état de l'actionneur pneumatique.
2. Assurez la dimension de la bride, la pression de fonctionnement maximum et l'intérieur le diamètre que nominal répondent aux exigences.
3. N'ajustez pas les boulons et les écrous. Et assurez-vous que le centre de deux canalisations et le centre de valve sont coaxiaux. La surface de bride devrait être lisse et maintenir horizontal sans pente relativement grande, parce que s'assure que la valve peut attacher et fonctionner bien. En outre, les boulons devraient être symétriquement attachés.
4. Après installation, l'air de pompe dans les deux entrées d'air de l'actionneur pneumatique, et s'assurent le travail de plat de valve correctement.
5. Si le commutateur de commande est installé, assurez que ses paramètres peuvent rencontrer la source d'alimentation externe et elle peut fonctionner correctement dans entièrement ouvert ou entièrement étroit.
Méthode de dépannage
Problèmes | Cause | Méthode de dépannage |
Fuite | Corps étranger | Enlevez le corps étranger |
Le joint de joint est invalide | Remplacez le joint de joint | |
Abrasion de noyau de valve | Remplacez le noyau de valve | |
La valve ne peut pas s'ouvrir ou se fermer | Les pièces rotatives deviennent flexibles ou invalides | Ajustez ou remplacez les pièces relatives |
Pression ou fuite insuffisante | Compagnie aérienne de contrôle et d'approvisionnement de réparation | |
Les composants pneumatiques deviennent vieillissants ou invalides | Remplacez les composants pneumatiques relatifs |
Dimension et contour d'installation
DN | H | D | K | d | OR |
150*150 | 310 | 285 | 240 | 210 | 8-Φ22 |
200*200 | 310 | 340 | 295 | 265 | 8-Φ22 |
225*225 | 310 | 370 | 325 | 295 | 8-Φ22 |
250*250 | 330 | 395 | 350 | 320 | 12-Φ22 |
300*300 | 330 | 445 | 400 | 368 | 12-Φ22 |
200*350 | 310 | 520 | 470 | 265 | 8-Φ22 |
NON. | Article | Matériel | NON. | Article | Matériel |
1 | Corps de valve supérieur | Fonte malléable | 5 | Sous le corps de valve | Fonte malléable |
2 | Anneau de joint | En céramique ou alliage | 6 | Axe de rotation | Acier 45# |
3 | Plat de valve | En céramique ou alliage | 7 | Bras rotatoire | Fonte malléable |
4 | Bras d'oscillation | Fonte malléable | 8 | Actionneur pneumatique | Aluminium |
