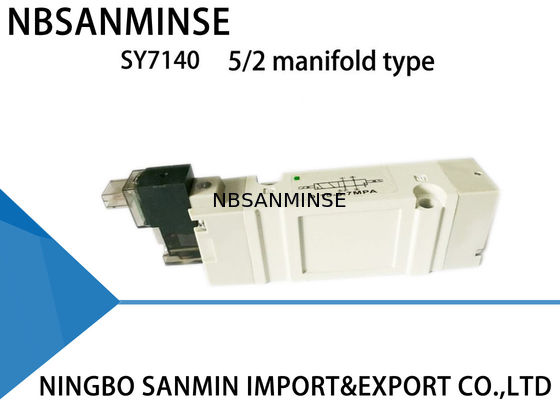

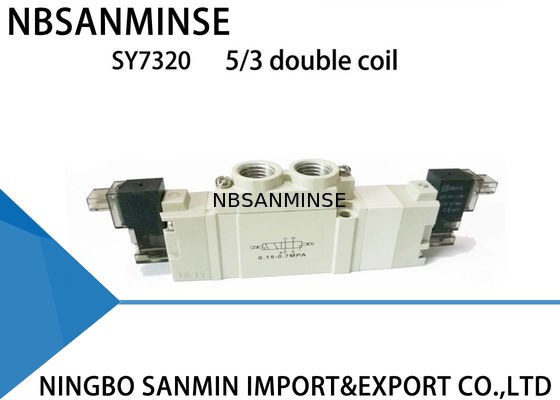

Vanne solénoïde SMC SY7000 compacte montée sur bloc / individuelle haute fiabilité
SY 3120 - M5 , SY3220 - M5 , SY 3140 - M5 , SY 3320 - M5 , SY 5120 - 01 , SY 5220 - 01 ,
SY5140 - 01 , SY 5320 - 01 , SY 7120 - 02 , SY7220 - 02 , SY 7140 - 02 , SY 7320 - 02
Temps de réponse
| Série |
Type d'actionneur |
Temps de réponse ( à une pression de 0.5MPa ) |
|
Sans voyant / parasurtenseur
Limiteur de surtension
|
Avec voyant / parasurtenseur |
| Type Z |
| SY7000 |
2 positions simple |
31ms ou moins |
38ms ou moins |
| 2 positions double |
27ms ou moins |
30ms ou moins |
| 3 positions |
50ms ou moins |
56ms ou moins |
Spécifications
| Série |
SY7000 |
| Fluide |
Air |
| Plage de pression de commande pilote interne |
2 positions simple |
0 . 15 ~ 0 . 7 MPa |
| 2 positions double |
0 . 1 ~ 0 . 7 MPa |
| 3 positions |
0 . 2 ~ 0 . 7 MPa |
| Température ambiante et du fluide |
- 10 ~ 50 °C ( Pas de gel ) |
| Fréquence de fonctionnement max. |
2 positions simple , double |
10 Hz |
5 Hz |
5 Hz |
| 3 positions |
3 Hz |
3 Hz |
3 Hz |
| Commande manuelle ( fonctionnement manuel ) |
Type poussoir non-verrouillable |
| Méthode d'échappement du pilote |
Type d'échappement commun pour la vanne principale et pilote |
| Installer des boîtiers d'isolation, chauffage localisé, éviter la condensation due au froid |
Non requise |
| Orientation de montage |
Illimitée |
| Résistance aux chocs / vibrations |
150 / 30 ( m / s² ) |
| Enceinte |
Étanche à la poussière |
Spécifications de la bobine
| Entrée électrique |
Connecteur L ( L ) |
| Tension nominale de la bobine ( V ) |
CC |
24 , 12 |
| CA 50 / 60 Hz |
110 , 220 |
| Fluctuation de tension admissible ( % ) |
± 10 % de la tension nominale |
| Consommation électrique |
CC |
Standard |
0 . 35W ( Avec voyant : 0 . 4 ) |
| Puissance apparente |
CA |
110V |
1 . 6V A |
| 220V |
2 . 5VA |
| Voyant lumineux |
LED |
Performances et fiabilité améliorées avec la série de vannes SY redessinée.Les SY3/5/7000 ont la même largeur de vanne que leurs prédécesseurs, mais le débit a été augmenté jusqu'à 80%, permettant de réduire la taille de la vanne.Un filtre intégré dans la vanne pilote évite les dysfonctionnements causés par des corps étrangers.La conception améliorée de la bobine et du tiroir fait de la nouvelle SY la vanne la plus durable du marché.La vanne est évaluée à 70 millions de cycles pour le joint en caoutchouc et à 200 millions de cycles pour le joint métallique.Des directions de port/tuyau latérales, supérieures et inférieures sont disponibles pour une installation flexible.La SY est disponible en versions à raccordement direct ou à montage sur bloc, et peut être utilisée individuellement ou montée sur bloc.
Pourquoi nous choisir
1 : Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2 : Grand stock pour une expédition rapide.
3 : Haute qualité à prix compétitif.
4 : Commande d'échantillon et petite commande sont acceptables.
5 : Personnalisation selon votre demande spéciale.
6 : Fournir des informations gratuites sur les produits.
7 : Qualité fiable assurée et service après-vente actif
8 : Garantie de qualité d'un an
FAQ
Q : Quelle est votre date de livraison ?
R : Cela dépend du nombre de commandes. La date de livraison est de 7 à 30 jours. Si c'est une petite commande, veuillez acheter sur notre boutique aliexpress. Si vous avez besoin de produits d'urgence, nous pouvons accélérer la production de la première disposition.
Q : Quel est le prix du produit ?
R : Nos prix sont basés sur la taille et le type de matériau. Si vous pouvez me donner les informations,
alors nous pouvons vous donner un prix estimé à titre de référence uniquement. Nous pouvons faire n'importe quelle taille et n'importe quel design.
Q : Quels types de produits pouvez-vous fabriquer ?
R : Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable et en laiton, aluminium. Vannes / électrovannes / vannes électriques / vannes pneumatiques et vérins pneumatiques, etc.
Q : Votre entreprise dispose-t-elle de personnel technique spécialisé ?
R : Conception selon vos exigences, et nous avons un contrôle qualité pour une inspection à 100%.
Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation de travailler.
Nos produits sont de haute qualité avec une garantie de 12 mois et acceptent le paiement par PayPal.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale estservice d'exportation de pièces d'automatisation avec conteneur complet, et ventede vérins pneumatiques, de traitement de source d'air, d'électrovannes,de vannes pneumatiques,de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliqueset de manomètresetc.
Q :Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de matériaux en acier inoxydable,
laiton, aluminium.comme des vannes haute pression / électrovannes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc. Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques célèbres d'origine ?R : Oui, nous pouvons fournir des marques comme Festo, SMC, CKD, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc. Q :Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R :Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un produit d'étanchéité ou du ruban est généralement utilisé en combinaison pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.
Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1MPa=10bar≈145psi≈10kg
Q : Qu'est-ce qui cause généralement le brûlage des bobines d'électrovannes ?
R : Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort,
Traitement de l'alimentation en air chaud, fortes vibrations, etc.
Q :
Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?
Point d'attention Contre-mesures pour environnement à haute température
Contre-mesures pour environnement à froid extrême
Joints
Caoutchouc fluoré, PTFE
Nitrile basse température, caoutchouc silicone, polyuréthane
LubrificationGraisse synthétique haute température (faible volatilité) Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air Renforcer le refroidissement, élimination efficace de l'eau
| Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique |
Composants métalliques |
Prévoir un jeu de dilatation |
| Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid |
Composants de contrôle |
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie |
| Installer des boîtiers d'isolation, chauffage localisé, éviter la condensation due au froid |
Installation |
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique |
| Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique |
|
|
|
|
|
|
|
|
|
|
|
