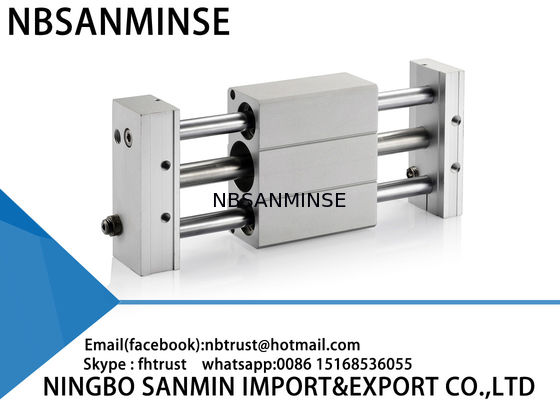

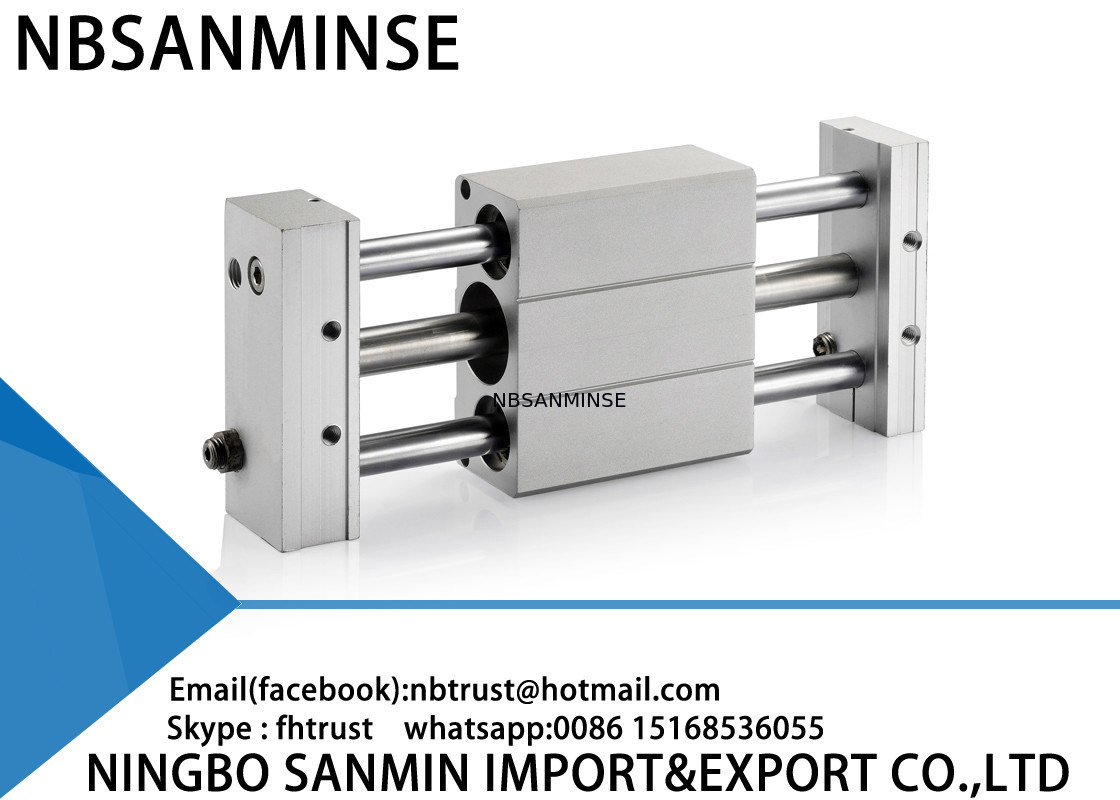

Vérin pneumatique magnétique professionnel CY1L, vérin sans tige SMC
Pourquoi nous choisir
1 : Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2 : Grand stock pour une expédition rapide.
3 : Haute qualité à prix compétitif.
4 : Commande d'échantillon et commande en petite quantité sont acceptables.
5 : Personnalisation selon votre demande spéciale.
6 : Fournir des informations gratuites sur les produits.
7 : Qualité fiable assurée et service après-vente actif
8 : Garantie de qualité d'un an
9 : Support technique via ina@pneuhydr.com
Spécifications
| Alésage (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
| Fluide |
Air |
| Pression d'épreuve |
1,05 MPa |
| Pression de service maximale |
0,7 MPa |
| Pression de service minimale |
0,18 MPa |
| Température ambiante et du fluide |
-10 à 60 °C (sans gel) |
| Vitesse du piston* |
50 à 500 mm/s |
| Amortissement |
Butée en caoutchouc/Amortisseur |
|
Non requise (sans lubrification) |
| Tolérance de longueur de course (mm) |
0 à 250 st:+1,0 , 251 à 1000 st: +1,4, 1001 st et plus : +1,8
0 0 0
|
| Force de maintien (N) |
Type H |
19,6 |
53,9 |
137 |
231 |
363 |
588 |
922 |
| Type L |
- |
- |
81,4 |
154 |
221 |
358 |
569 |
| Équipement standard |
Rail de montage du commutateur automatique |
Course standard
|
Alésage
(mm)
|
Course standard (mm) |
Course maximale disponible (mm) |
| 6 |
50,100,150,200 |
300 |
| 10 |
50,100,150,200,250,300 |
500 |
| 15 |
50,100,150,200,250,300,350
400,450,500
|
750 |
| 20 |
100,150,200,250,300,350
400,450,500,600,700,800
|
1000 |
| 25 |
1500 |
| 32 |
| 40 |
100,150,200,250,300,350
400,450,500,600,700,800
900,1000
|
1500 |
Spécifications de l'amortisseur
| Vérin sans tige applicable |
6
CY1L10
15
|
CY1L20 |
CY1L25 |
CY1L32
40
|
| Modèle d'amortisseur |
RB0805 |
RB1006 |
RB1411 |
RB2015 |
| Absorption d'énergie maximale : (J) |
0,98 |
3,92 |
14,7 |
58,8 |
| Absorption de course : (mm) |
5 |
6 |
11 |
15 |
| Vitesse de collision : (m/s) |
0,05 à 5 |
| Fréquence de fonctionnement max. : (cycles/min)* |
80 |
70 |
45 |
25 |
| Plage de température ambiante |
-10 à 80 °C |
| Force du ressort : (N) |
Étendu |
1,96 |
4,22 |
6,86 |
8,34 |
| Rétracté |
3,83 |
6,18 |
15,3 |
20,50 |
Nos produits sont de haute qualité avec une garantie de 12 mois et acceptent le paiement par PayPal.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques d'origine célèbres ? R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en conjonction pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1 MPa=10 bar≈145 psi≈10 kgQ : Qu'est-ce qui cause généralement le brûlage des bobines de vanne solénoïde ? R : Tension et fréquence incorrectes, commutation fréquente, entrée de liquide dans la tête pilote, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute température Contre-mesures pour environnement extrêmement froidJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + type à adsorption), traçage thermique
Composants métalliques
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de contrôle
Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
