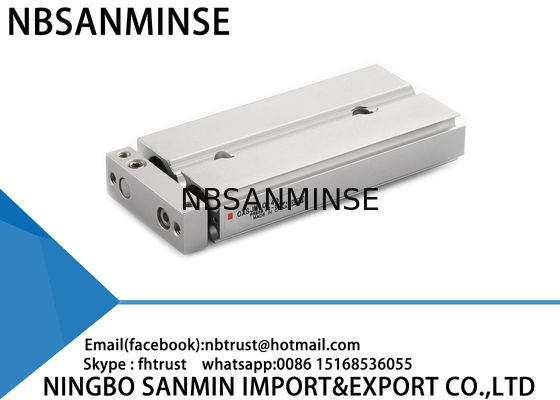

CXSJ Vérin pneumatique compact à double tige, amortisseur en caoutchouc, écologique
Pourquoi nous choisir
1 : Divers styles pour chaque produit et une gamme complète de produits pneumatiques.
2 : Grand stock pour une expédition rapide.
3 : Haute qualité à prix compétitif.
4 : Commande d'échantillon et commande en petite quantité acceptées.
5 : Personnalisation selon votre demande spéciale.
6 : Fournir des informations gratuites sur les produits.
7 : Qualité fiable assurée et service après-vente actif
8 : Garantie de qualité d'un an
9 : Support technique via ina@pneuhydr.com
Spécifications
| Taille de l'alésage (mm) |
6 |
10 |
15 |
20 |
25 |
32 |
| Fluide |
Air (sans lubrification) |
| Pression d'épreuve |
1.05MPa |
| Pression de fonctionnement maximale |
0.7MPa |
| Pression de fonctionnement minimale |
0.15MPa |
0.1MPa |
0.05MPa |
| Température ambiante et du fluide |
-10 à 60 °C (sans gel) |
| Vitesse du piston |
30 à 800 mm/s |
30 à 700 mm/s |
30 à 600 mm/s |
| Amortissement |
Amortisseur en caoutchouc aux deux extrémités |
| Plage de réglage de la course |
0 à -5 mm par rapport à la course standard |
| Taille du port |
M3×0.5 |
M5×0.8 |
RC(NPT,FF)1/8 |
| Énergie cinétique admissible |
0.016J |
0.064J |
0.095J |
0.17J |
0.27J |
0.32J |
Course standard
(mm)
| Modèle |
Course standard |
Plage de course fabricable |
| CXSJ 6 |
10,20,30,40,50 |
60 à 100 |
| CXSJ 10 |
10,20,30,40,50,75 |
80 à 150 |
| CXSJ 15 |
10,20,30,40,50,75,100 |
110 à 150 |
| CXSJ 20,25,32 |
110 à 200 |
Sortie théorique
(N)
|
Taille de l'alésage
(mm)
|
Taille de la tige
(mm)
|
Sens de fonctionnement |
Surface du piston (mm²) |
Pression de fonctionnement (MPa) |
| 0.1 |
0.15 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| CXSJ 6 |
4 |
EXTÉRIEUR |
56 |
- |
8.4 |
11.2 |
16.8 |
22.4 |
28.0 |
33.6 |
39.2 |
| INTÉRIEUR |
31 |
- |
4.6 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
21.7 |
| CXSJ 10 |
6 |
EXTÉRIEUR |
157 |
15.7 |
- |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110 |
| INTÉRIEUR |
100 |
10.0 |
- |
20.0 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
| CXSJ 15 |
8 |
EXTÉRIEUR |
353 |
35.3 |
- |
70.6 |
106 |
141 |
177 |
212 |
247 |
| INTÉRIEUR |
252 |
25.2 |
- |
50.4 |
75.6 |
101 |
126 |
151 |
176 |
| CXSJ 20 |
10 |
EXTÉRIEUR |
628 |
62.8 |
- |
126 |
188 |
251 |
314 |
377 |
440 |
| INTÉRIEUR |
471 |
47.1 |
- |
94.2 |
141 |
188 |
236 |
283 |
330 |
| CXSJ 25 |
12 |
EXTÉRIEUR |
982 |
98.2 |
- |
196 |
295 |
393 |
491 |
589 |
687 |
| INTÉRIEUR |
756 |
75.6 |
- |
151 |
227 |
302 |
378 |
454 |
529 |
| CXSJ 32 |
16 |
EXTÉRIEUR |
1608 |
161 |
- |
322 |
482 |
643 |
804 |
965 |
1126 |
| INTÉRIEUR |
1206 |
121 |
- |
241 |
362 |
482 |
603 |
724 |
844 |
Nos produits sont de haute qualité avec une garantie de 12 mois et acceptent le paiement par PayPal.
Q : Pourriez-vous offrir des échantillons gratuits ?
R : Oui, mais cela dépend des produits, veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055
Q : Quelle est votre portée commerciale ?
R : Notre portée commerciale est le service d'exportateur de pièces d'automatisation avec conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.Q : Quels types de produits pouvez-vous fabriquer ?R : Nous pouvons fabriquer de nombreux types de pièces en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q : Le produit peut-il être fabriqué avec notre logo et notre marque ?R : Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q : Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques célèbres d'origine ? R : Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser, etc.Q : Y a-t-il une garantie disponible ?R : Oui, normalement les produits ont une garantie de qualité d'un an.Q : Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?
R : Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un scellant ou du ruban est généralement utilisé en complément pour améliorer l'effet d'étanchéité.Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q : Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?
R : 1MPa=10bar≈145psi≈10kgQ : Qu'est-ce qui cause généralement la surchauffe des bobines de vanne solénoïde ? R : Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc.Q : Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour les environnements à haute température Contre-mesures pour les environnements extrêmement froidsJointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)
Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique
Composants métalliques
Sélectionner des matériaux avec une ténacité à basse température, éviter les fuites dues au retrait à froid
Composants de contrôle
Bobines de grade haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid Installation
Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
