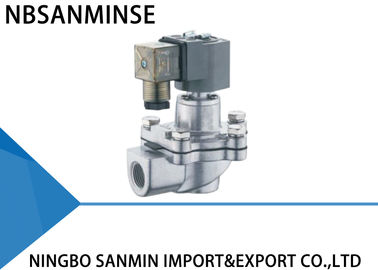

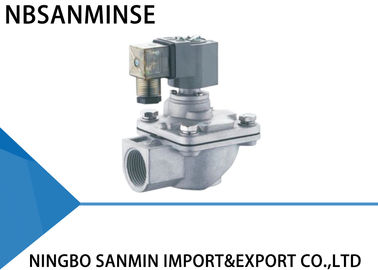

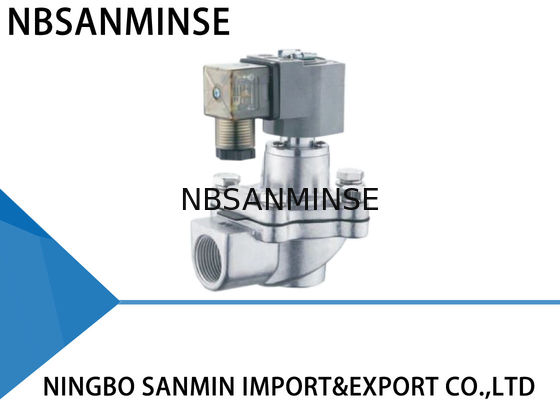

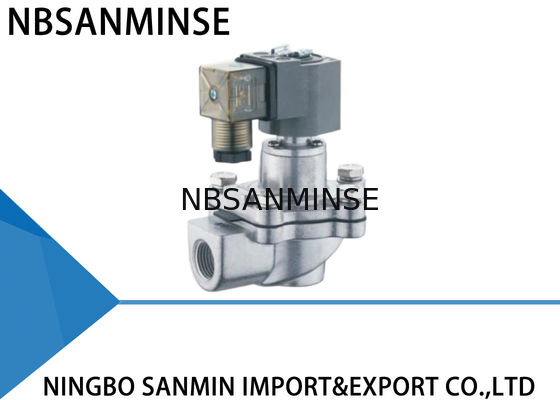

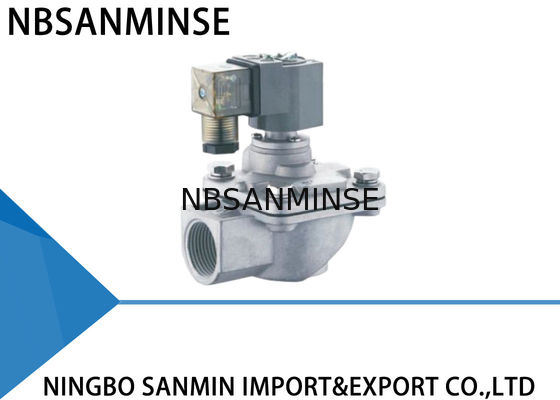

Électrovanne Sanmin QG-Z-15 à jet pulsé, Pression 0.3MPa - 0.6MPa, Étanche à la poussière, Application dépoussiéreur, Type GOYEN
Paramètres Techniques
|
Angle droit |
Intégré |
En ligne |
Bouchon |
| Pression de conception |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Pression de service |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Température ambiante |
-25~60°C Personnalisable pour des températures plus basses ou plus élevées |
| Humidité relative |
≤85% |
| Milieu de travail |
Air propre |
| Tension |
AC220V/DC24V/AC110V/AC24V Personnalisable |
| Indice de protection |
IP65 |
| Durée de vie du diaphragme |
Plus d'un million de cycles |
| Cv/Kv |
Appelez-nous pour plus de détails |
Construction des matériaux :
Corps : Moulé sous pression ADC12
Induit : Acier inoxydable 430 FR
Diaphragme : Nitrile ou Viton
Ressort : Acier inoxydable 321
Fixations : Acier inoxydable 302
| Période d'utilisation |
Phénomènes de défaillance |
Cause possible |
Dépannage |
| Pendant l'installation et la mise en service |
Les vannes ne s'ouvrent pas toutes, mais la partie principale fonctionne. |
Vérifiez la pression du dôme de gaz pour voir si elle est trop basse. |
Vérifier les fuites |
| Certaines vannes ne fonctionnent pas, mais les autres sont normales. |
Vérifiez la connexion de la bobine de la vanne et la bobine |
Remplacer les accessoires |
| Les vannes ne se ferment pas toutes. Il y a des fuites. Il n'y a aucun moyen d'établir un dôme de gaz. |
Vanne en Y. Certaines vannes pour le même dôme de gaz fuient, provoquant des fuites pour toutes les vannes. |
Vérifier les fuites |
| Vanne en Z. L'entrée de la vanne et la buse de soufflage sont installées à l'envers. |
Réinstaller |
| Certaines vannes ne se ferment pas. Il y a des fuites. |
Il y a de la saleté ou des débris sur le diaphragme, cela bloque le noyau de fer mobile. |
Nettoyer le diaphragme et vérifier qu'il est complet. Vérifier le noyau de fer mobile et le verrouillage de l'air. |
| Une vanne se ferme lentement. |
L'orifice du diaphragme est obstrué. |
Dégager l'orifice du diaphragme |
| Pendant la période d'utilisation |
Certaines vannes fuient. Le diaphragme ne se ferme pas hermétiquement et la vanne est toujours légèrement ouverte.
Il y a de la saleté ou des débris sur le diaphragme, la partie principale est endommagée. Le noyau de fer mobile est bloqué.
|
Nettoyer le diaphragme et vérifier que la pièce du diaphragme est complète. Vérifier le noyau de fer mobile et le verrouillage de l'air. Remplacer les accessoires si nécessaire. |
La bobine est chaude et grillée. |
| Elle a été allumée trop longtemps. |
Vérifier l'état de fonctionnement du système de contrôle. |
Il y a de la tension mais la vanne ne fonctionne pas. |
| Le diaphragme est endommagé et l'orifice est obstrué. |
Remplacer les accessoires à temps. |
La température ambiante est inférieure à -20°C. La vanne fuit et ne peut pas s'ouvrir. |
| La température ambiante est trop basse et il y a du givre dans la vanne. |
Faire attention à l'isolation et au maintien des températures appropriées. |
Nos produits sont de haute qualité avec une garantie de 12 mois et acceptent le paiement par PayPal. |
Q: Pourriez-vous offrir des échantillons gratuits ?
R: Oui,
mais cela dépend des produits, Veuillez nous contacter ina@pneuhydr.com ou whatsapp 0086 15168536055 Q: Quelle est votre portée commerciale ?
R: Notre portée commerciale est le service d'exportation de pièces d'automatisation en conteneur complet, et la vente de vérins pneumatiques, de traitement de source d'air, de vannes solénoïdes, de vannes pneumatiques, de vannes motorisées, de vannes en laiton, de vannes hydrauliques, de vérins hydrauliques, de raccords pneumatiques et hydrauliques, de manomètres, etc.
Q: Quels types de produits pouvez-vous fabriquer ?R: Nous pouvons fabriquer de nombreux types de traitements de matériaux en acier inoxydable, laiton, aluminium. comme les vannes haute pression / vannes solénoïdes / vannes électriques / vannes d'eau / vannes pneumatiques / vérins pneumatiques / vannes hydrauliques / accumulateurs hydrauliques, etc.Q: Le produit peut-il être fabriqué avec notre logo et notre marque ?R: Oui, bien sûr, nous pouvons le faire. Nous sommes fournisseur OEM depuis des années et professionnels pour le faire. Mais vous devez nous donner l'autorisation si c'est possible.Q: Pouvez-vous fournir des produits de marques pneumatiques et hydrauliques célèbres d'origine ?R: Oui, nous pouvons fournir des marques comme Festo, Smc, Ckd, Burket, Hydac, Rexroth, Siemens, Rosemount, Marsh, Endress+Hauser, etc. Q: Y a-t-il une garantie disponible ?R: Oui, normalement les produits ont une garantie de qualité d'un an.Q: Le connecteur est-il en système britannique ou métrique ? Quelle est la différence entre les filetages PT, NPT et G ?R: Le filetage G est cylindrique et ne se scelle pas lui-même, nécessitant des joints supplémentaires pour éviter les fuites. PT et NPT sont coniques, et les filetages internes et externes deviennent de plus en plus serrés lorsqu'ils sont serrés. L'étanchéité est obtenue par la déformation des filetages, et un produit d'étanchéité ou du ruban est généralement utilisé en complément pour améliorer l'effet d'étanchéité.
Le filetage G est un tube droit cylindrique utilisé pour les connexions non étanches ; le filetage PT est un tube conique qui repose sur la déformation et l'étanchéité du filetage lui-même ; le NPT est également un tube conique avec un angle de profil de dent de 60 degrés, principalement utilisé en Amérique du Nord.Q: Comment convertir les unités de pression : MPa, bar, psi, kg/cm² ?R: 1MPa=10bar≈145psi≈10kg
Q: Qu'est-ce qui cause généralement le grillage des bobines de vanne solénoïde ?R: Tension et fréquence incorrectes, commutation fréquente, tête pilote entrant dans le liquide, problème de noyau de vanne et de ressort, environnement chaud, fortes vibrations, etc. Q: Que faut-il noter pour les composants pneumatiques dans des environnements à haute température ou extrêmement froids ?Point d'attentionContre-mesures pour environnement à haute températureContre-mesures pour environnement à froid extrême JointsCaoutchouc fluoré, PTFENitrile basse température, caoutchouc silicone, polyuréthaneLubrificationGraisse synthétique haute température (faible volatilité)Graisse basse température (point de goutte bas, faible viscosité)Traitement de l'alimentation en air
Renforcer le refroidissement, élimination efficace de l'eau
Séchage à point de rosée ultra-bas (réfrigération + adsorption), traçage thermique
Composants métalliques
Prévoir un jeu de dilatation
Composants de contrôle
Bobines de qualité haute résistance à la chaleur, dissipation thermique, faible consommation d'énergie
Installer des boîtes d'isolation, chauffage localisé, éviter la condensation due au froid
Installation Tenir à l'écart des sources de chaleur, ajouter des plaques d'isolation thermique
Éviter l'exposition au vent et à la neige, envelopper avec des matériaux d'isolation thermique
